| Camshaft Bearing Cap-To-Cylinder Head Fastener |
12 (16) |
| Camshaft Timing Gear Assembly (VVT-I)-To-Camshaft Fastener |
111 (150) |
| Camshaft Timing Pulley-To-Camshaft Fastener |
92 (125) |
| Chain Tensioner Assembly No. 1-To-Oil Pump Assembly Fastener |
20 (27) |
| Compressor & Magnetic Clutch-To-Compressor Mounting Bracket No. 1 |
| Bolt |
18 (25) |
| Nut |
19 (26) |
| Compressor Mounting Bracket No. 1-To-Cylinder Block Fastener |
18 (25) |
| Connecting Rod Cap-To-Connecting Rod Fastener |
| 1st Pass |
18 (25) |
| 2nd Pass |
90 Degrees |
| Crankshaft Pulley-To-Crankshaft Fastener |
159 (215) |
| Cylinder Block Water Drain Cock Sub-Assembly-To-Cylinder Block Fastener |
29 (39) |
| Cylinder Block W/Head Straight Screw No. 1 Plug-To-Cylinder Block Fastener |
22 (30) |
| Cylinder Block W/Head Straight Screw No. 2 Plug-To-Cylinder Block Fastener |
37 (50) |
| Cylinder Block W/Head Straight Screw No. 3 Plug-To-Cylinder Block Fastener |
22 (30) |
| Cylinder Head-To-Cylinder Block Fastener |
| 1st Pass (12 Pointed Head) |
40 (54) |
| 2nd Pass (12 Pointed Head) |
Plus 90 Degrees |
| Recessed Head |
14 (19) |
| Drive Plate & Ring Gear Sub-Assembly-To-Crankshaft Fastener |
61 (83) |
| Drive Plate & Ring Gear-To-Torque Converter Fastener |
30 (41) |
| Drive Shaft Bearing Bracket-To-Cylinder Block Fastener |
47 (64) |
| Engine Hanger No. 1-To-Cylinder Head Fastener |
14 (20) |
| Engine Hanger No. 1-To-Intake Air Surge Tank Fastener |
14 (20) |
| Engine Hanger No. 2-To-Cylinder Head Fastener |
14 (20) |
| Engine Mounting Insulator FR-To-Automatic Transaxle Assembly Fastener |
64 (87) |
| Engine Mounting Insulator LH-To-Automatic Transaxle Assembly Fastener |
70 (95) |
| Engine Mounting Insulator RH-To-Engine Mounting Bracket Fastener |
70 (95) |
| Engine Mounting Stay No. 2 RH-To-Transverse Engine Mounting Bracket Fastener |
47 (64) |
| Engine Moving Control Rod |
| Bolt A |
47 (64) |
| Bolt B |
17 (23) |
| Exhaust Manifold Converter Sub-Assembly No. 2-To-Exhaust Pipe Assembly FR Fastener |
46 (62) |

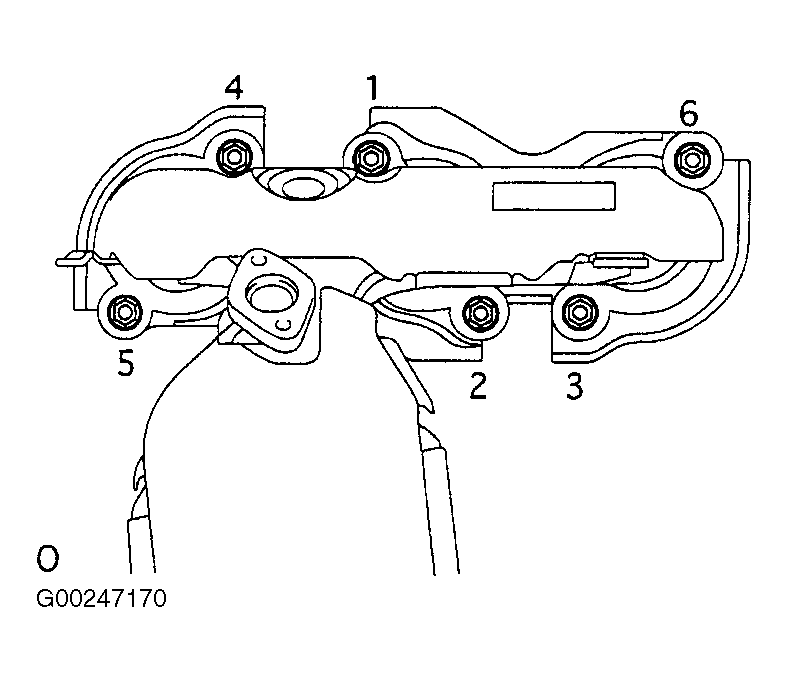

| Exhaust Manifold LH-To-Cylinder Head Fastener |
36 (49) |
| Exhaust Manifold RH-To-Cylinder Head Fastener |
36 (49) |
| Exhaust Pipe Support Bracket No. 1-To-Automatic Transaxle Assembly Fastener |
15 (21) |
| Frame Side Rail Plate Sub-Assembly-To-Front Frame Assembly |
| Bolt A |
63 (85) |
| Bolt B |
24 (32) |
| Nut |
24 (32) |
| Front Axle Hub-To-Front Drive Shaft Nut |
217 (294) |
| Front Stabilizer Link Assembly-To-Front Suspension Fastener |
55 (74) |
| Front Suspension Arm-To-Lower Ball Joint Fastener |
94 (127) |
| Front Suspension Member Brace Rear-To-Front Frame Assembly |
| Bolt C |
63 (85) |
| Bolt D |
24 (32) |
| Nut |
24 (32) |
| Front Suspension Upper Brace Center-To-Body Fastener |
59 (80) |
| Front Wheel |
76 (103) |
| Generator Belt Adjusting Bar-To-Cylinder Block |
| Bolt B |
13 (18) |
| Bolt C |
71 INCH Lbs. (8 N.m) |
| Nut A |
32 (43) |
| Generator Bracket No. 1-To-Cylinder Block Fastener |
43 (58) |
| Generator Bracket No. 2-To-Transverse Engine Mounting Bracket Fastener |
21 (28) |
| Generator-To-Adjusting Bar |
13 (18) |
| Generator-To-Generator Bracket Fastener |
43 (58) |
| Intake Air Surge Tank-To-Intake Manifold Fastener |
21 (28) |
| Intake Manifold-To-Cylinder Head Fastener |
11 (15) |
| Intermediate Shaft Sub-Assembly Fastener |
26 (35) |
| Knock Control Sensor-To-Cylinder Block Fastener |
29 (39) |
| Main Bearing Cap-To-Cylinder Block Fastener |
| 1st Pass (12 Pointed Head) |
16 (22) |
| 2nd Pass (12 Pointed Head) |
Plus 90 Degrees |
| 6 Pointed Head |
20 (27) |
| Manifold Stay No. 2-To-Automatic Transaxle Assembly Fastener |
25 (34) |
| Manifold Stay No. 2-To-Exhaust Manifold LH Fastener |
25 (34) |
| Oil Control Valve Filter-To-Cylinder Head Fastener |
33 (45) |
| Oil Filter Union-To-Cylinder Block Fastener |
22 (30) |
| Oil Pan Drain Plug-To-Oil Pan Sub-Assembly No. 2 Fastener |
33 (45) |
| Oil Pan Sub-Assembly-To-Cylinder Block Fastener |
| 10 mm Head |
71 INCH Lbs. (8 N.m) |
| 12 mm Head |
14 (20) |
| Oil Pressure Switch Assembly-To-Cylinder Block Fastener |
11 (15) |
| Oil Pump Assembly-To-Cylinder Block Fastener |
| 10 mm Head |
71 INCH Lbs. (8 N.m) |
| 12 mm Head |
14 (20) |
| 14 mm Head |
32 (43) |
| Pump Bracket-To-Cylinder Head Fastener |
24 (32) |
| Spark Plug-To-Cylinder Head Fastener |
13 (18) |
| Surge Tank Stay No. 1-To-Cylinder Head Fastener |
14 (20) |
| Surge Tank Stay No. 1-To-Intake Air Surge Tank Fastener |
14 (20) |
| Surge Tank Stay No. 2-To-Throttle Body Assembly Fastener |
14 (20) |
| Tie Rod End-To-Steering Knuckle Fastener |
36 (49) |
| Timing Belt Idler Bracket-To-Cylinder Block Fastener |
21 (28) |
| Timing Belt Idler Sub-Assembly No. 1-To-Cylinder Block Fastener |
25 (34) |
| Timing Belt Idler Sub-Assembly No. 2-To-Timing Belt Idler Bracket Fastener |
32 (43) |
| Transverse Engine Mounting Bracket-To-Cylinder Block Fastener |
21 (28) |
| Water Outlet-To-Cylinder Head Fastener |
11 (15) |
| Water Seal Plate-To-Cylinder Block Fastener |
13 (18) |
| W/Head Straight Screw Plug No. 1-To-Cylinder Head Fastener |
32 (44) |
| W/Head Straight Screw Plug No. 2-To-Cylinder Head Fastener |
32 (44) |
| Vane Pump Assembly-To-Adjusting Strut Fastener |
32 (43) |
| Vane Pump Assembly-To-Engine Mounting Bracket Fastener |
32 (43) |
| Vane Pump Assenmbly-To-Pump Bracket Fastener |
32 (43) |
| INCH Lbs. (N.m) |
| Camshaft Sub-Gear-To-Main Gear Fastener |
48 (5.4) |
| Camshaft Timing Oil Control Valve Assembly-To-Cylinder Head Fastener |
71 (8) |
| Crank Position Sensor No. 1-To-Cylinder Head Fastener |
71 (8) |
| Crank Position Sensor-To-Oil Pump Assembly Fastener |
71 (8) |
| Cylinder Block Side Cover Drain Cock Plug-To-Cylinder Block Side Cover Fastener |
62 (7) |
| Cylinder Block Side Cover-To-Cylinder Block Fastener |
80 (9) |
| Cylinder Head Cover Rear-To-Cylinder Head Fastener |
89 (10) |
| Cylinder Head Cover-To-Cylinder Head Fastener |
71 (8) |
| Emission Control Valve Set-To-Emission Control Valve Bracket Fastener |
71 (8) |
| Engine Rear Oil Seal-To-Cylinder Block Retainer |
71 (8) |
| Exhaust Manifold Heat Insulator No. 2-To-Exhaust Manifold LH Fastener |
55 (8.5) |
| Flywheel Housing Under Cover-To-Automatic Transaxle Assembly Fastener |
69 (7.8) |
| Ignition Coil Assembly-To-Cylinder Head Cover Fasteners |
71 (8) |
| Oil Level Gauge Guide-To-Cylinder Block Fastener |
71 (8) |
| Oil Pan Baffle Plate-To-Oil Pan Sub-Assembly Fastener |
71 (8) |
| Oil Pan Sub-Assembly No. 2-To-Oil Pan Sub-Assembly Fastener |
71 (8) |
| Oil Strainer Sub-Assembly-To-Oil Pan Sub-Assembly Fastener |
71 (8) |
| Timing Belt No. 1 Cover-To-Oil Pump Assembly Fastener |
76 (8.5) |
| Timing Belt No. 2 Cover-To-Timing Belt No. 3 Cover Fastener |
76 (8.5) |
| Timing Belt No. 3 Cover-To-Cylinder Head Fastener |
76 (8.5) |
| Timing Belt Plate-To-Oil Pump Assembly Fastener |
71 (8) |
| V-Bank Cover-To Cylinder Head Cover Fastener |
71 (8) |
| Water Inlet Housing-To-Cylinder Block Fastener |
71 (8) |
| Water Pump Assembly-To-Cylinder Block Fastener |
71 (8) |
