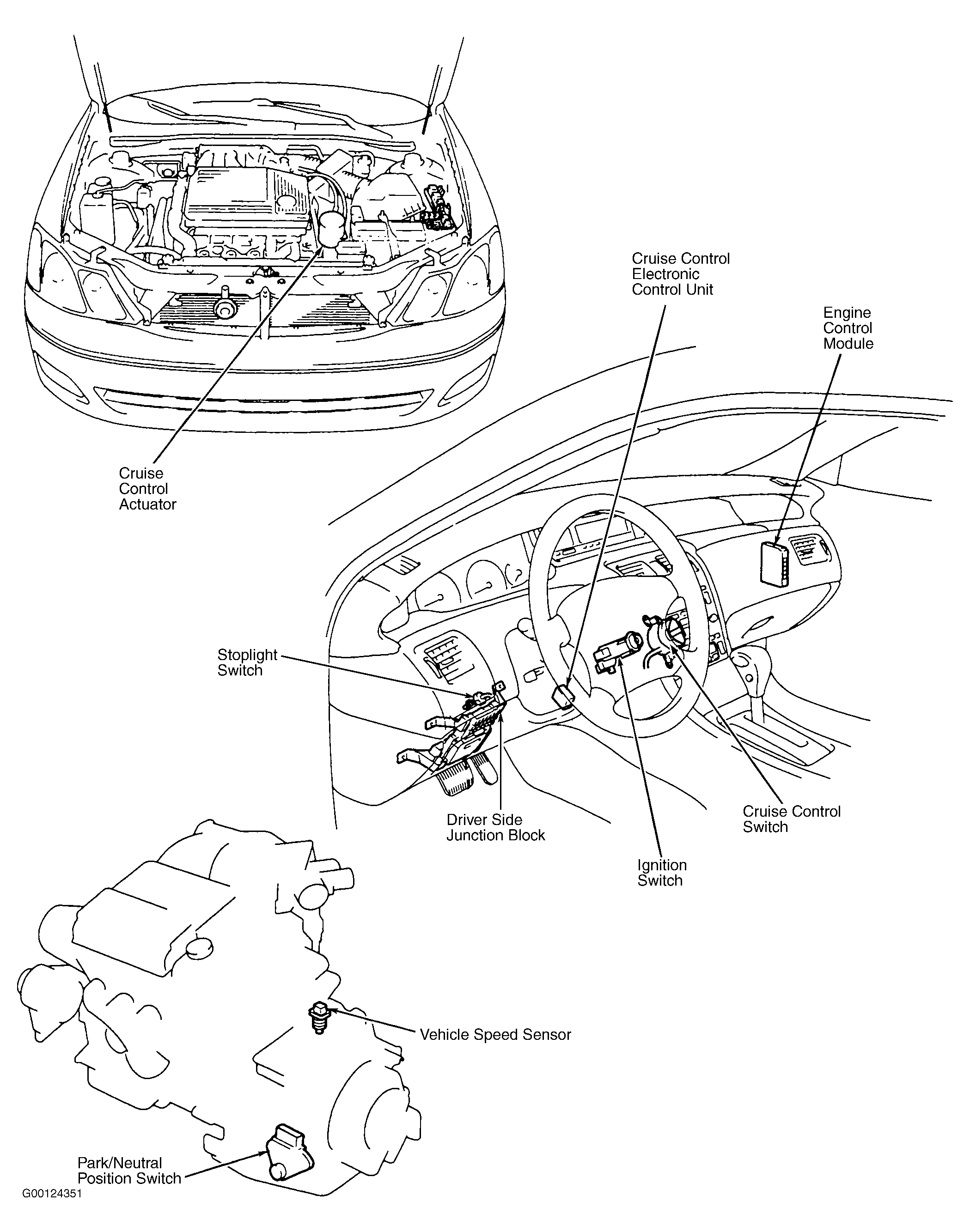

COMPONENT LOCATIONS
| Component | Location |
|---|---|
| Cruise Control Actuator | Left Front Of Engine Compartment, To Right Of Battery |

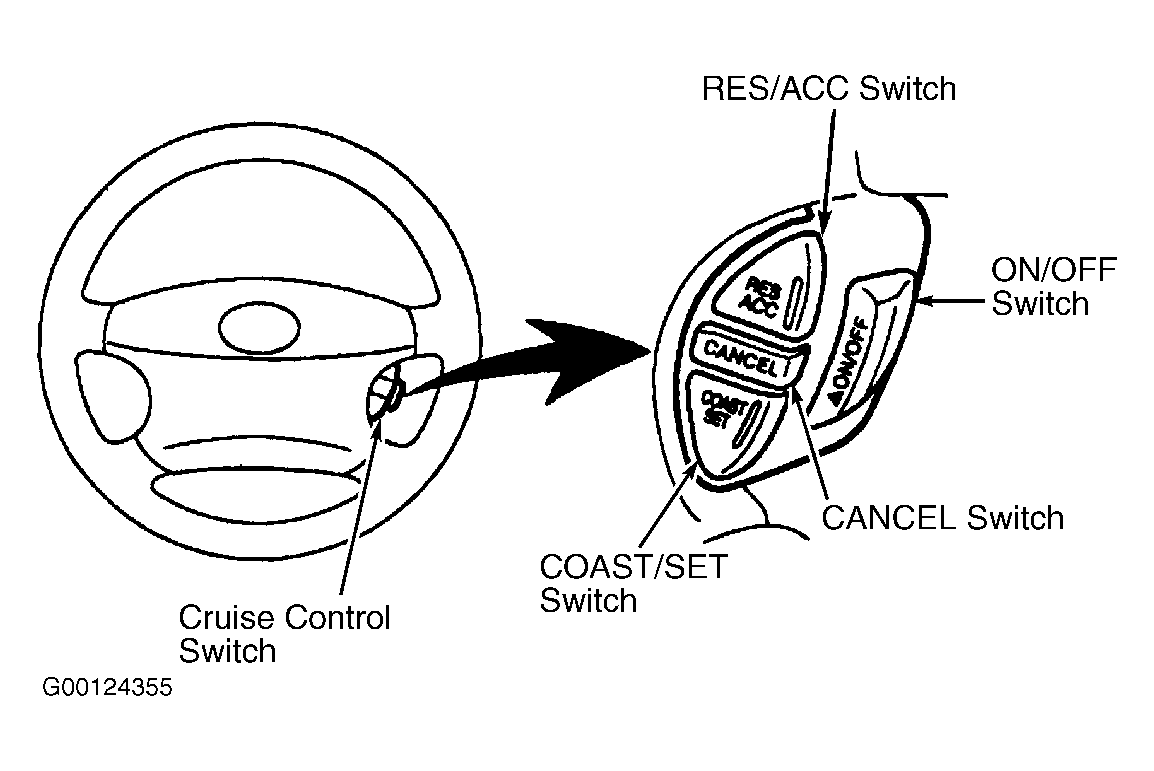

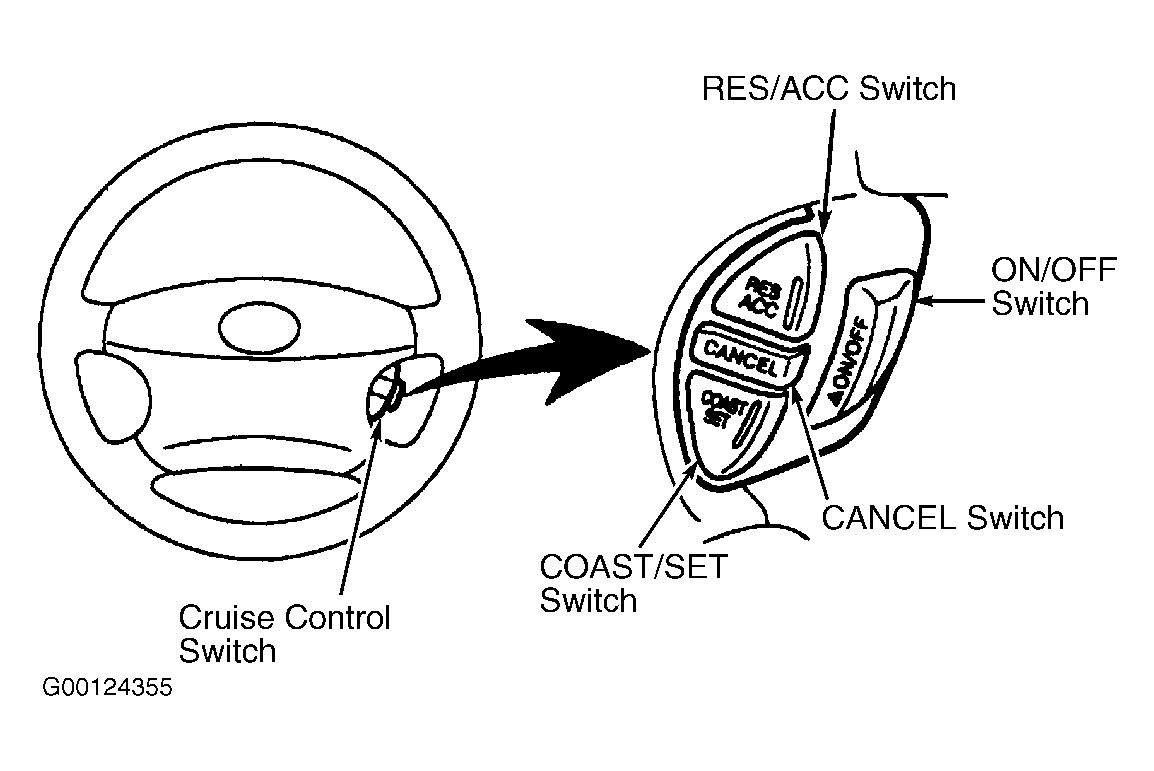

| Cruise Control Switch | On Right Side Of Steering Wheel |
| Cruise Control Electronic Control Unit | Attached To Left Side Of Brake Pedal Bracket |
| CRUISE Indicator Light | On Instrument Cluster |
| Data Link Connector No. 1 (DLC1) | Right Rear Corner Of Engine Compartment, On Idle Air Control Valve Bracket |
| Data Link Connector No. 2 (DLC2) | Gray Round 17-Pin Connector Under Left Side Of Instrument Panel, To Right Of Driver Side Junction Block |
| Data Link Connector No. 3 (DLC3) | Rectangular 16-Pin Connector Under Left Side Of Instrument Panel, To Right Of Driver Side Junction Block |
| Driver Side Junction Block | Left Side Of Instrument Panel, Behind Access Panel To Left Of Steering Column |
| ECU-IG No. 1 Fuse | On Driver Side Junction Block |
| ECU-IG No. 2 Fuse | On Driver Side Junction Block |
| Engine Control Module | Under Right Side Of Instrument Panel, Behind Glove Box |
| Park/Neutral Position Switch | On Left Side Of Transaxle |
| STOP Fuse | On Driver Side Junction Block |
| Stoplight Switch | On Right Side Of Brake Pedal Bracket |
| Vehicle Speed Sensor | On Right Side Of Transaxle |
