Circuit Protection Devices
WARNING: This page is about a different car, the 2002 Toyota Highlander. However, it is still accessible from the selected car via links, so may be relevant.
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Component Location |
|---|---|

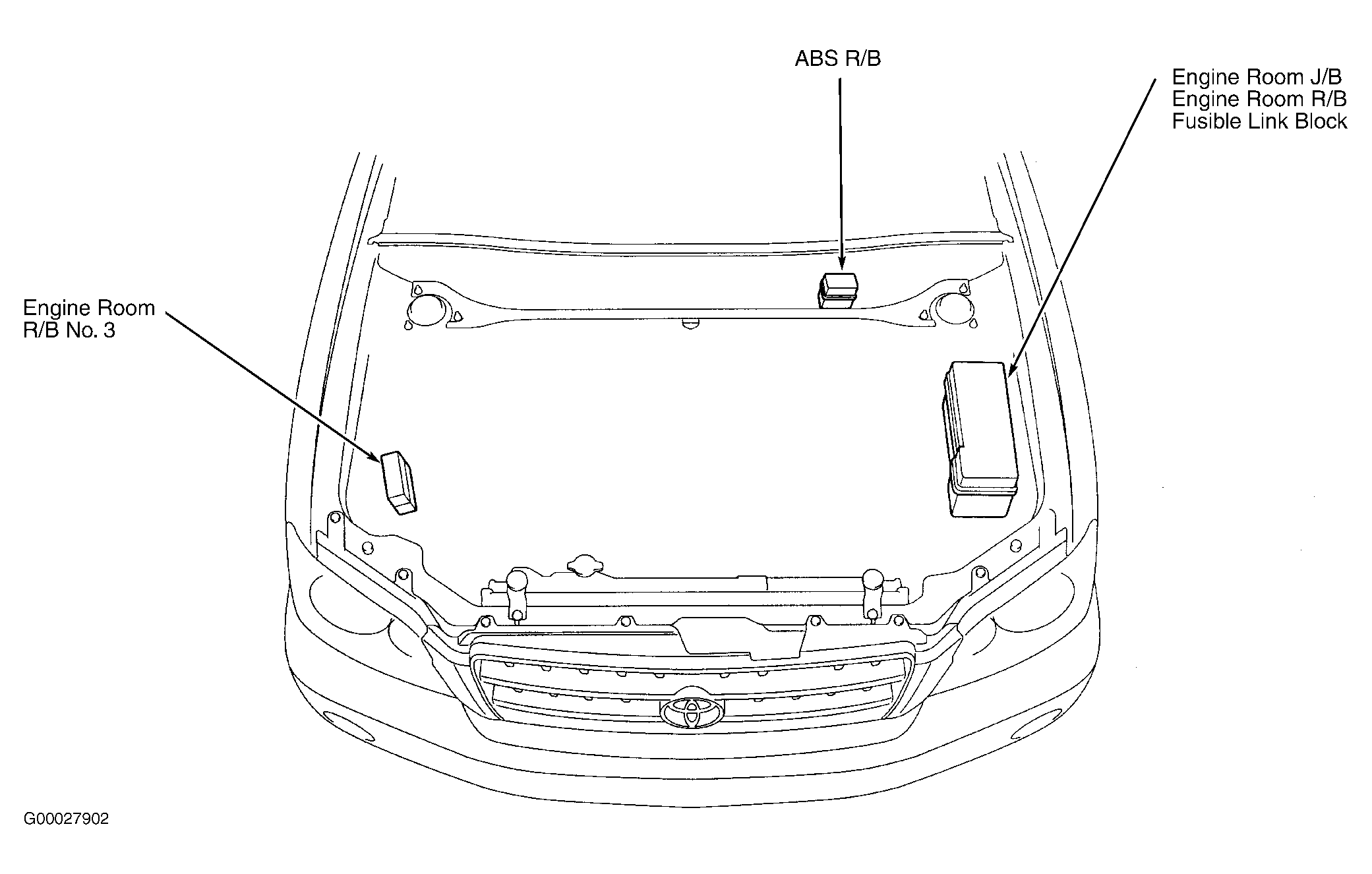

| ABS R/B | On left rear of engine compartment. See Figure. |
| Center J/B | Behind upper center of dash. See Figure. |
| Engine Room J/B | On left side of engine compartment. See Figure. |
| Engine Room R/B | On left side of engine compartment. See Figure. |
| Engine Room R/B No. 3 | On right front of engine compartment. See Figure. |
| Fusible Link Block | On left side of engine compartment. See Figure. |
| Instrument Panel J/B | Behind left side of dash. See Figure. |
| Passenger Side J/B | Behind right side of dash. See Figure. |
| R/B No. 1 | Left of instrument panel J/B. See Figure. |
