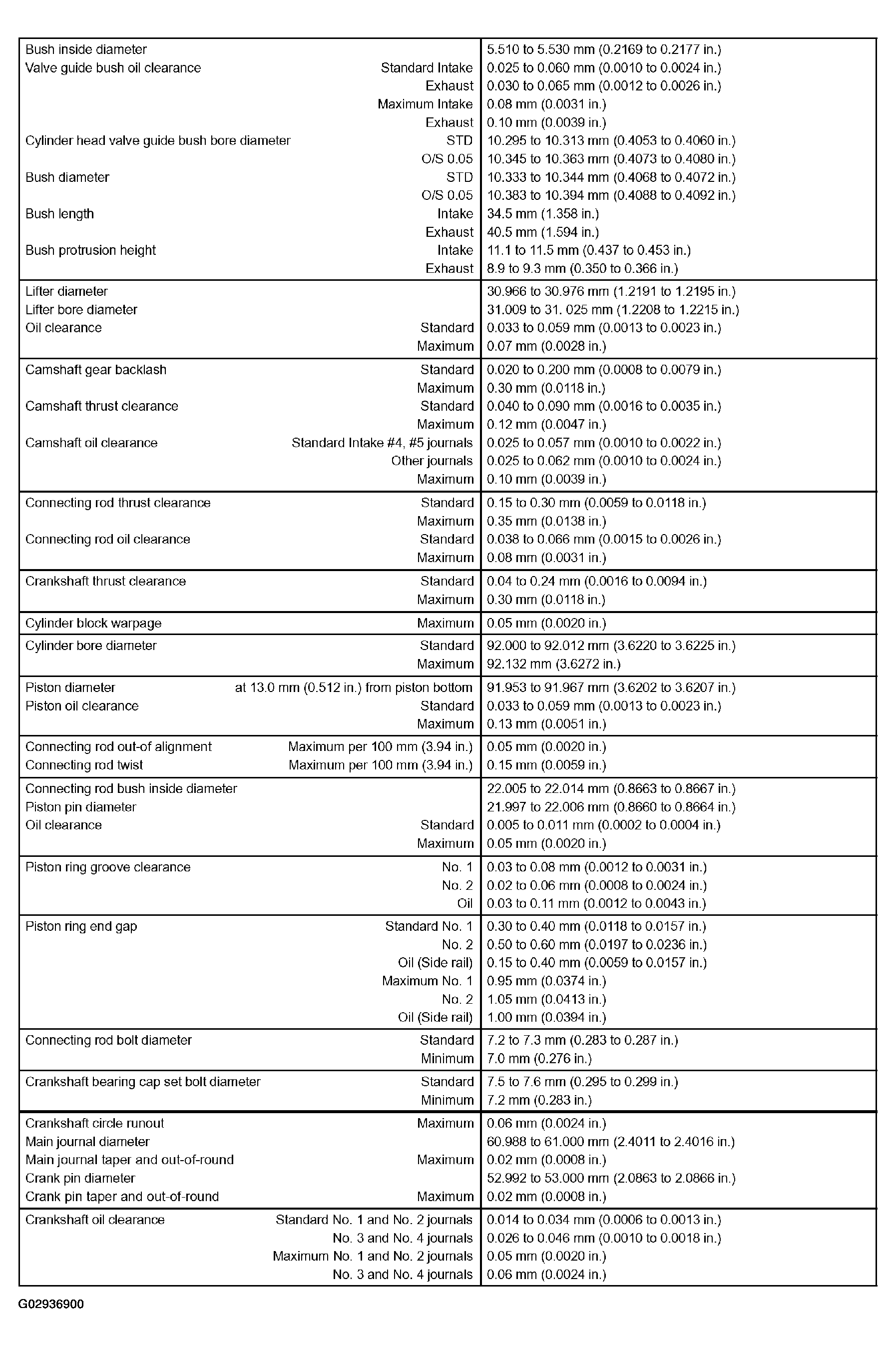

Service Data
Engine Mechanical Service Data
| Battery specific gravity | at 20°C (68°F) | 1.25 to 1.29 |
| New V-ribbed belt deflection | Pressing force: 98 N (10 kgf, 22 lbf) | |
| For fan and generator | 9.1 to 10.5 mm (0.358 to 0.413 in.) | |
| For vane pump | 8 to 10 mm (0.315 to 0.394 in.) | |
| Used V-ribbed belt deflection | Pressing force: 98 N (10 kgf, 22 lbf) | |
| For fan and generator | 11 to 13.5 mm (0.433 to 0.531 in.) | |
| For vane pump | 11 to 14 mm (0.433 to 0.551 in.) | |
| New V-ribbed belt tension | ||
| For fan and generator | 637 to 735 N (65 to 75 kgf, 143 to 165 lbf) | |
| For vane pump | 588 to 686 N (60 to 70 kgf, 132 to 154 lbf) | |
| Used V-ribbed belt tension | ||
| For fan and generator | 392 to 588 N (40 to 60 kgf, 88 to 132 lbf) | |
| For vane pump | 245 to 392 N (25 to 40 kgf, 55 to 88 lbf) | |
| Ignition timing | Terminals TC and CG of DLC3 connected | 8 to 12° BTDC |
| Terminals TC and CG of DLC3 disconnected | 7 to 24° BTDC | |
| Idle speed | 630 to 730 rpm | |
| Compression | Compression pressure | 1.5 MPa (15.3 kgf/cm2 , 218 psi) or more |
| Minimum pressure | 1.0 MPa (10.2 kgf/cm2 , 145 psi) | |
| Difference between each cylinder | 100 kPa (1.0 kgf/cm2 , 15 psi) or less | |
| Valve clearance at cold | Intake | 0.15 to 0.25 mm (0.0059 to 0.0098 in.) |
| Exhaust | 0.25 to 0.35 mm (0.0098 to 0.0138 in.) | |
| Camshaft circle runout | Maximum | 0.06 mm (0.0024 in.) |
| Camshaft cam lobe height | Standard Intake | 43.132 to 43.232 mm (1.6981 to 1.7020 in.) |
| Exhaust | 43.010 to 43.110 mm (1.6933 to 1.6972 in.) | |
| Minimum Intake | 42.98 mm (1.6921 in.) | |
| Exhaust | 42.86 mm (1.6874 in.) | |
| Camshaft Journal diameter | 26.959 to 26.975 mm (1.0614 to 1.0620 in.) | |
| 12 pointed head cylinder head set bolt diameter at tension portion | ||
| Standard | 8.95 to 9.05 mm (0.3524 to 0.3563 in.) | |
| Minimum | 8.75 mm (0.3445 in.) | |
| Cylinder head warpage | Maximum Cylinder block surface | 0.05 mm (0.0020 in.) |
| Intake manifold surface | 0.10 mm (0.0039 in.) | |
| Exhaust manifold surface | 0.10 mm (0.0039 in.) | |
| Intake valve overall length | Standard | 95.45 mm (3.7579 in.) |
| Minimum | 94.95 mm (3.7382 in.) | |
| Intake valve stem diameter | Standard | 5.470 to 5.485 mm (0.2154 to 0.2159 in.) |
| Intake valve margin thickness | Standard | 1.0 mm (0.039 in.) |
| Minimum | 0.5 mm (0.020 in.) | |
| Exhaust valve overall length | Standard | 95.40 mm (3.7559 in.) |
| Minimum | 94.90 mm (3.7362 in.) | |
| Exhaust valve stem diameter | Standard | 5.465 to 5.480 mm (0.2152 to 0.2157 in.) |
| Exhaust valve margin thickness | Standard | 1.0 mm (0.039 in.) |
| Minimum | 0.5 mm (0.020 in.) | |
| Valve spring free length | 45.50 mm (1.7913 in.) | |
| Valve spring deviation | Maximum | 2.0 mm (0.079 in.) |
| Valve spring installed tension at 33.8 mm (1.331 in.) | 186 to 206 N (19.0 to 21.0 kgf, 41.9 to 46.3 lbf) |
