Suspension Control Ecu: Replacement
- SEPARATE BATTERY NEGATIVE TERMINAL
- REMOVE INSTRUMENT CLUSTER FINISH PANEL CENTER LOWER (SEE REPLACEMENT
)
- REMOVE INSTRUMENT CLUSTER FINISH PANEL END (SEE REPLACEMENT
)
- REMOVE INSTRUMENT PANEL UNDER COVER SUB-ASSY NO.1 (SEE REPLACEMENT
)
- REMOVE COIN BOX ASSY (SEE REPLACEMENT
)
- REMOVE OUTER MIRROR SWITCH ASSY (SEE REPLACEMENT
)
- REMOVE INSTRUMENT PANEL SAFETY PAD SUB-ASSY (SEE REPLACEMENT
)
- REMOVE INSTRUMENT PANEL AIR BAG ASSY LOWER NO.1 (SEE REPLACEMENT
)
- REMOVE SUSPENSION CONTROL ECU
- Disconnect the connectors.

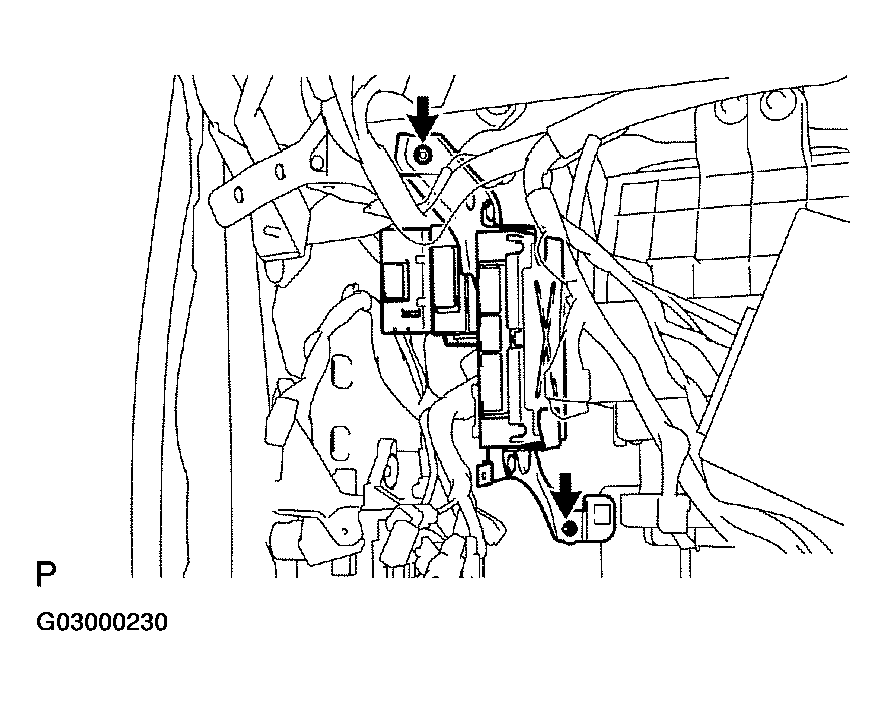

- Remove the 2 nuts and suspension control ECU with bracket.
- Remove the 2 nuts and suspension control ECU from the bracket.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
- INSTALL SUSPENSION CONTROL ECU
- Install the suspension control ECU to the bracket with the 2 nuts.
- Torque: 5.5 N.m (56 kgf.cm, 48 in.lbf)
- Install the suspension control ECU with bracket with the 2 nuts.
- Torque: 5.5 N.m (56 kgf.cm, 48 in.lbf)
- Connect the connectors.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
- INSTALL INSTRUMENT PANEL AIR BAG ASSY LOWER NO.1 (SEE REPLACEMENT
)
- INSTALL INSTRUMENT PANEL SAFETY PAD SUB-ASSY (SEE REPLACEMENT
)
- INSTALL OUTER MIRROR SWITCH ASSY (SEE REPLACEMENT
)
- INSTALL COIN BOX ASSY (SEE REPLACEMENT
)
- INSTALL INSTRUMENT PANEL UNDER COVER SUB-ASSY NO.1 (SEE REPLACEMENT
)
- INSTALL INSTRUMENT CLUSTER FINISH PANEL END (SEE REPLACEMENT
)
- INSTALL INSTRUMENT CLUSTER FINISH PANEL CENTER LOWER (SEE REPLACEMENT
)
- INSPECT SRS WARNING LIGHT (SEE DIAGNOSIS SYSTEM
)
- CONNECT BATTERY NEGATIVE TERMINAL
