Inspection Procedure
- INSPECT PATTERN SELECT SWITCH ASSY NO.1

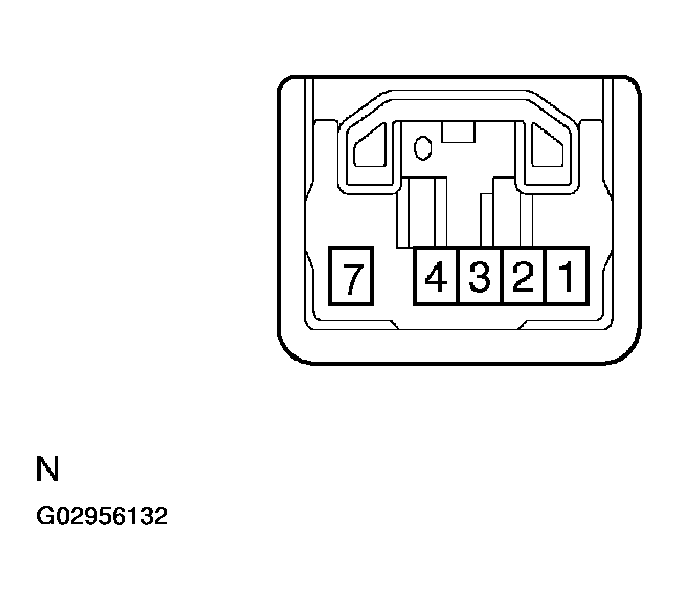

- Disconnect the pattern select switch connector.
- Measure the resistance of the switch.
Standard:
TESTER CONNECTION SPECIFIED CONDITION TABLETester Connection Switch Condition Specified Condition 3 - 7 PWR position Below 1 ohms 1 - 3, 3 - 7 NORM position 10 k ohms or higher 1 - 3 SNOW position Below 1 ohms
- NG: REPLACE PATTERN SELECT SWITCH ASSY NO.1
- OK: Go to next step.
- CHECK WIRE HARNESS (PATTERN SELECT SWITCH ASSY NO. 1 - PASSENGER SIDE J/B ECU)

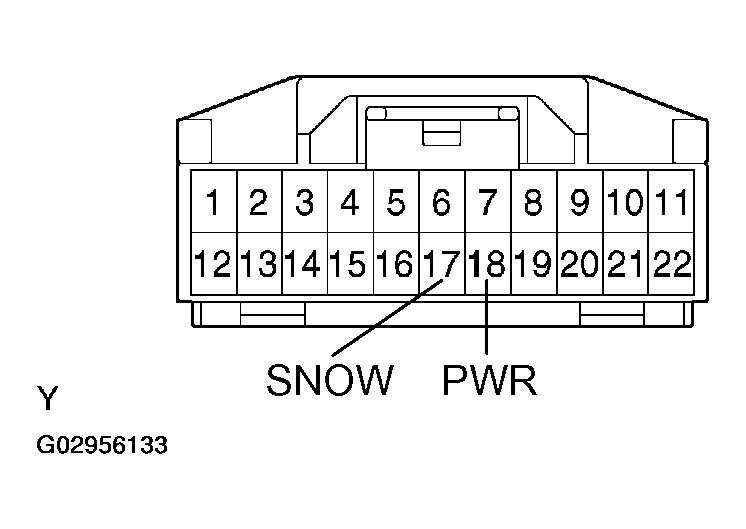

- Disconnect the P4 J/B connector.
- Measure the resistance of the wire harness side connector.TESTER CONNECTION SPECIFIED CONDITION TABLE
Tester Connection Switch Condition Specified Condition P4-18 (PWR) - Body ground PWR position Below 1 ohms P4-18 (PWR) - Body ground NORM position 10 k ohms or higher P4-17 (SNOW) - Body ground SNOW position Below 1 ohms
- NG: REPAIR OR REPLACE HARNESS AND CONNECTOR (See ELECTRONIC CIRCUIT INSPECTION PROCEDURE )
- OK: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS TABLE
