Diagnostic Trouble Code Table
HINT:
If a malfunction code is displayed during DTC check, check the circuit corresponding to the code in DTC TABLE .

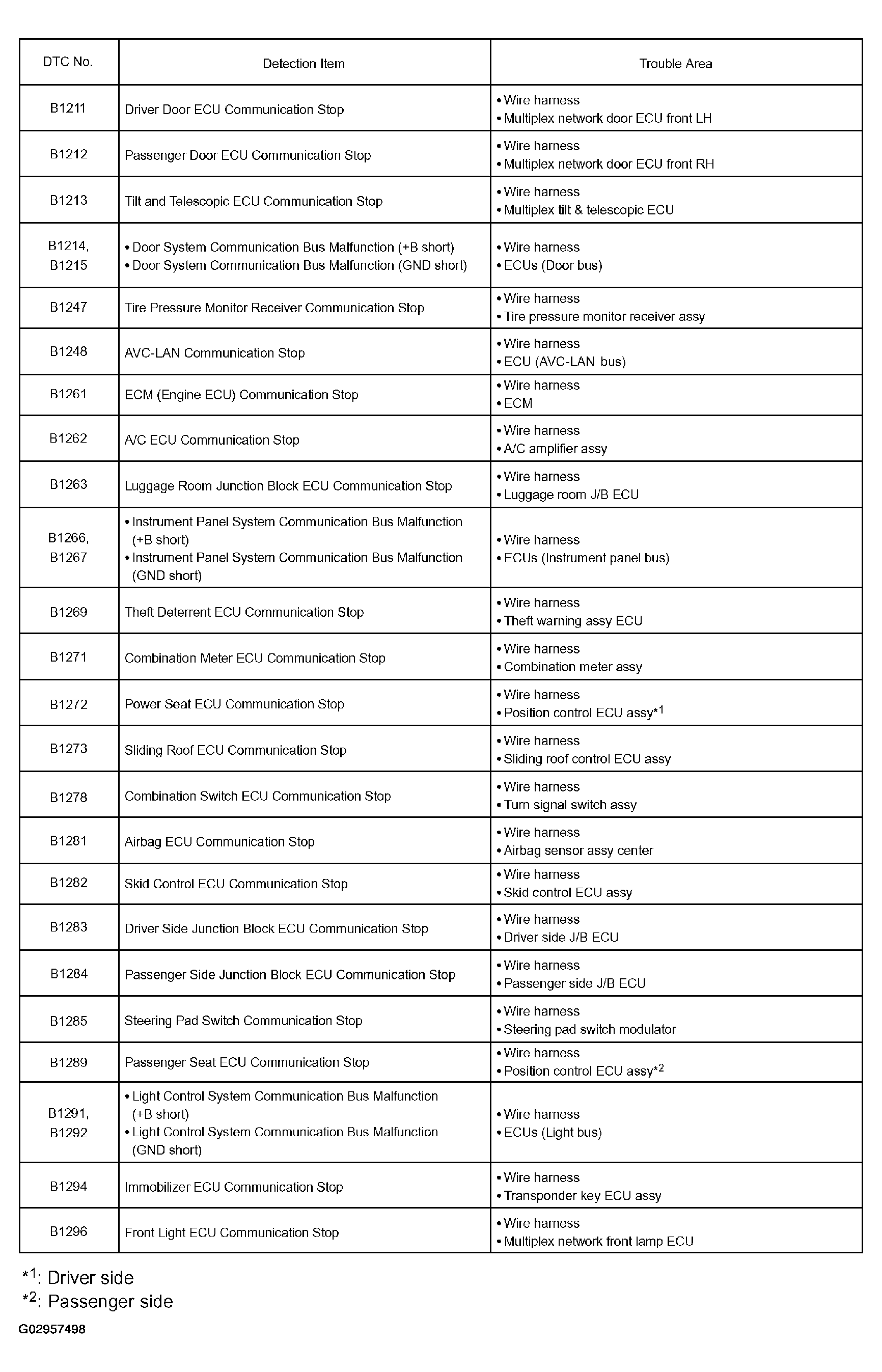

DTC TABLE
| DTC | Description |
|---|---|
| DTC B1211 | DRIVER DOOR ECU COMMUNICATION STOP |
| DTC B1212 | FRONT PASSENGER DOOR ECU COMMUNICATION STOP |
| DTC B1213 | TILT AND TELESCOPIC ECU COMMUNICATION STOP |
| DTC B1214, B1215 | DOOR SYSTEM COMMUNICATION BUS MALFUNCTION (+B SHORT)/(GND SHORT) |
| DTC B1247 | TIRE PRESSURE MONITOR RECEIVER COMMUNICATION STOP |
| DTC B1248 | AVC-LAN COMMUNICATION IMPOSSIBLE |
| DTC B1261 | ECM (ENGINE ECU) COMMUNICATION STOP |
| DTC B1262 | A/C ECU COMMUNICATION STOP |
| DTC B1263 | LUGGAGE ROOM JUNCTION BLOCK ECU COMMUNICATION STOP |
| DTC B1266, B1267 | INSTRUMENT PANEL SYSTEM COMMUNICATION BUS MALFUNCTION (+B SHORT)/(GND SHORT) |
| DTC B1269 | THEFT DETERRENT ECU COMMUNICATION STOP |
| DTC B1271 | COMBINATION METER ECU COMMUNICATION STOP |
| DTC B1272 | POWER SEAT ECU COMMUNICATION STOP |
| DTC B1273 | SLIDING ROOF ECU COMMUNICATION STOP |
| DTC B1278 | COMBINATION SWITCH ECU COMMUNICATION STOP |
| DTC B1281 | AIRBAG ECU COMMUNICATION STOP |
| DTC B1282 | SKID CONTROL ECU COMMUNICATION STOP |
| DTC B1283 | DRIVER SIDE JUNCTION BLOCK ECU COMMUNICATION STOP |
| DTC B1284 | PASSENGER SIDE JUNCTION BLOCK ECU COMMUNICATION STOP |
| DTC B1285 | STEERING PAD SWITCH COMMUNICATION STOP |
| DTC B1289 | PASSENGER SEAT ECU COMMUNICATION STOP |
| DTC B1291, B1292 | LIGHT SYSTEM COMMUNICATION BUS MALFUNCTION (+B SHORT)/(GND SHORT) |
| DTC B1294 | IMMOBILIZER ECU COMMUNICATION STOP |
| DTC B1296 | FRONT LIGHT ECU COMMUNICATION STOP |
When "+B or GND short malfunction of communication bus" DTCs (B1214, 61215, etc.) and detected at the same time as "communication stop" DTCs (61211,61212, etc.), please repair the "+6 or GND short malfunction of communication bus" DTCs first.
