Electrical Component Locator: Connectors

CONNECTORS LOCATION

Component Location
BA1 (Gray, 6 Pin) At left kick panel. See Figure.
BB1 (Gray, 2 Pin) Near base of right "B" pillar. See Figure.
BC1 (15 Pin) At left "B" pillar. See Figure.
BD1 (15 Pin) Near top of left "D" pillar. See Figure.
BE1 (11 Pin) At left rear wheelwell. See Figure.
BE2 (22 Pin) At left rear wheelwell. See Figure.

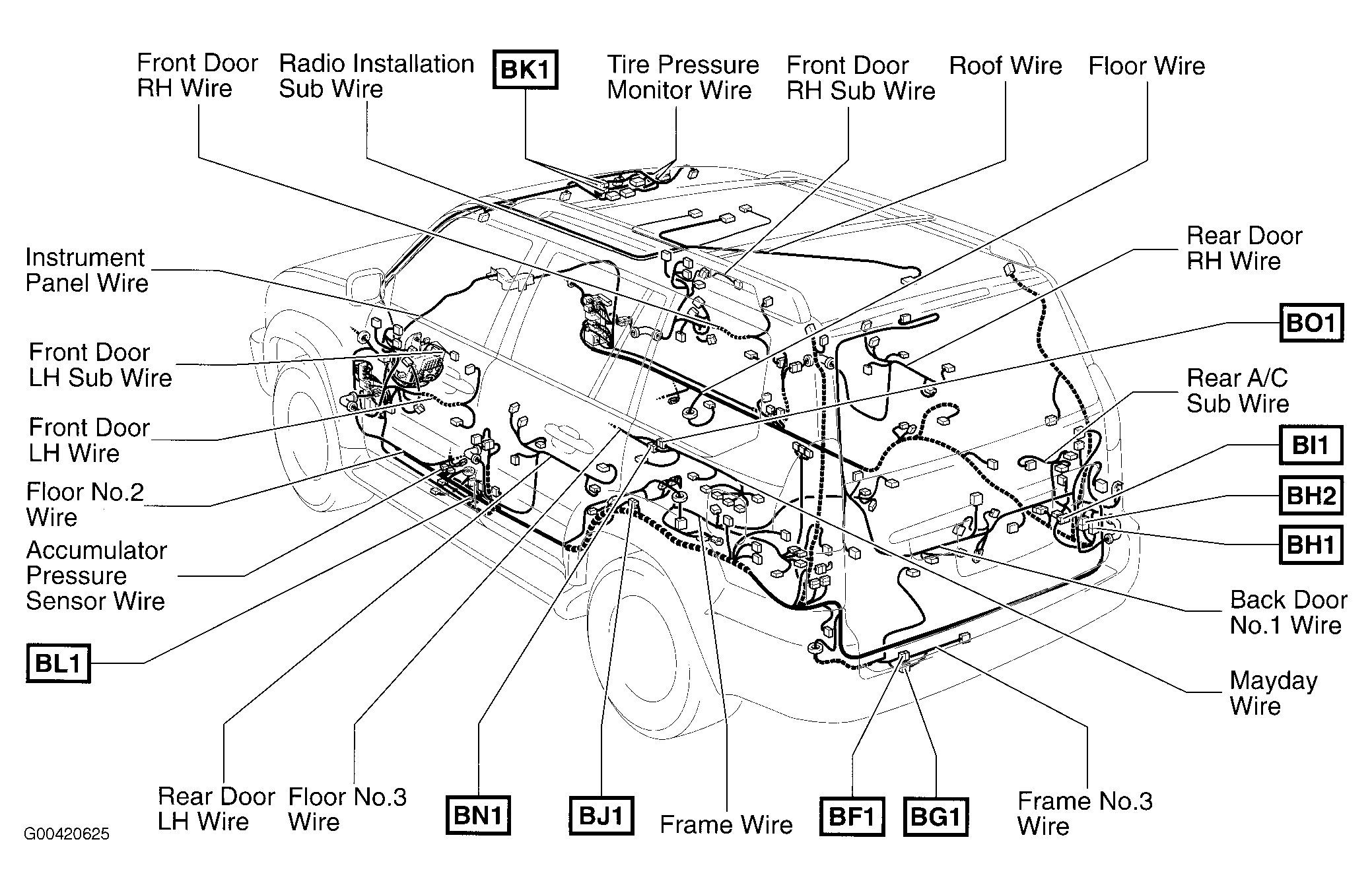

BF1 (Gray, 4 Pin) Near left side of rear bumper. See Figure.
BG1 (Black, 3 Pin) Near left side of rear bumper. See Figure.
BH1 (White, 17 Pin) In right rear luggage compartment. See Figure.
BH2 (Blue, 11 Pin) In right rear luggage compartment. See Figure.
BI1 (12 Pin) In right rear luggage compartment. See Figure.
BJ1 (10 Pin) Base of left "C" pillar. See Figure.
BK1 (Gray, 4 Pin) Front center of roof. See Figure.
BL1 (Gray, 8 Pin) Under left front floor pan. See Figure.
BM1 (Gray, 6 Pin) Under front passenger's seat. See Figure.
BN1 (Blue, 18 Pin) Under center console. See Figure.
BO1 (White, 16 Pin) Near center of vehicle. See Figure.
EA1 (Gray, 4 Pin) At right front of engine compartment. See Figure.
EB2 (Gray, 8 Pin) Left front of engine compartment. See Figure.
EC1 (Black, 4 Pin) At left front of engine compartment. See Figure.
ED2 (Gray, 8 Pin) At rear of engine. See Figure.
ED3 (Gray, 4 Pin) At rear of engine. See Figure.
IA1 (2 Pin) Behind left kick panel. See Figure.
IA2 (11 Pin) Behind left kick panel. See Figure.
IB1 (Yellow, 2 Pin) Behind left kick panel. See Figure.
IB2 (Blue, 18 Pin) Behind left kick panel. See Figure.
IB3 (Gray, 22 Pin) Behind left kick panel. See Figure.
IB4 (Gray, 43 Pin) Behind left kick panel. See Figure.
IC1 (Gray, 18 Pin) Behind left kick panel. See Figure.
IC2 (13 Pin) Behind left kick panel. See Figure.
ID1 (Blue, 13 Pin) Behind left kick panel. See Figure.
ID2 (Gray, 43 Pin) Behind left kick panel. See Figure.
ID3 (14 Pin) Behind left kick panel. See Figure.

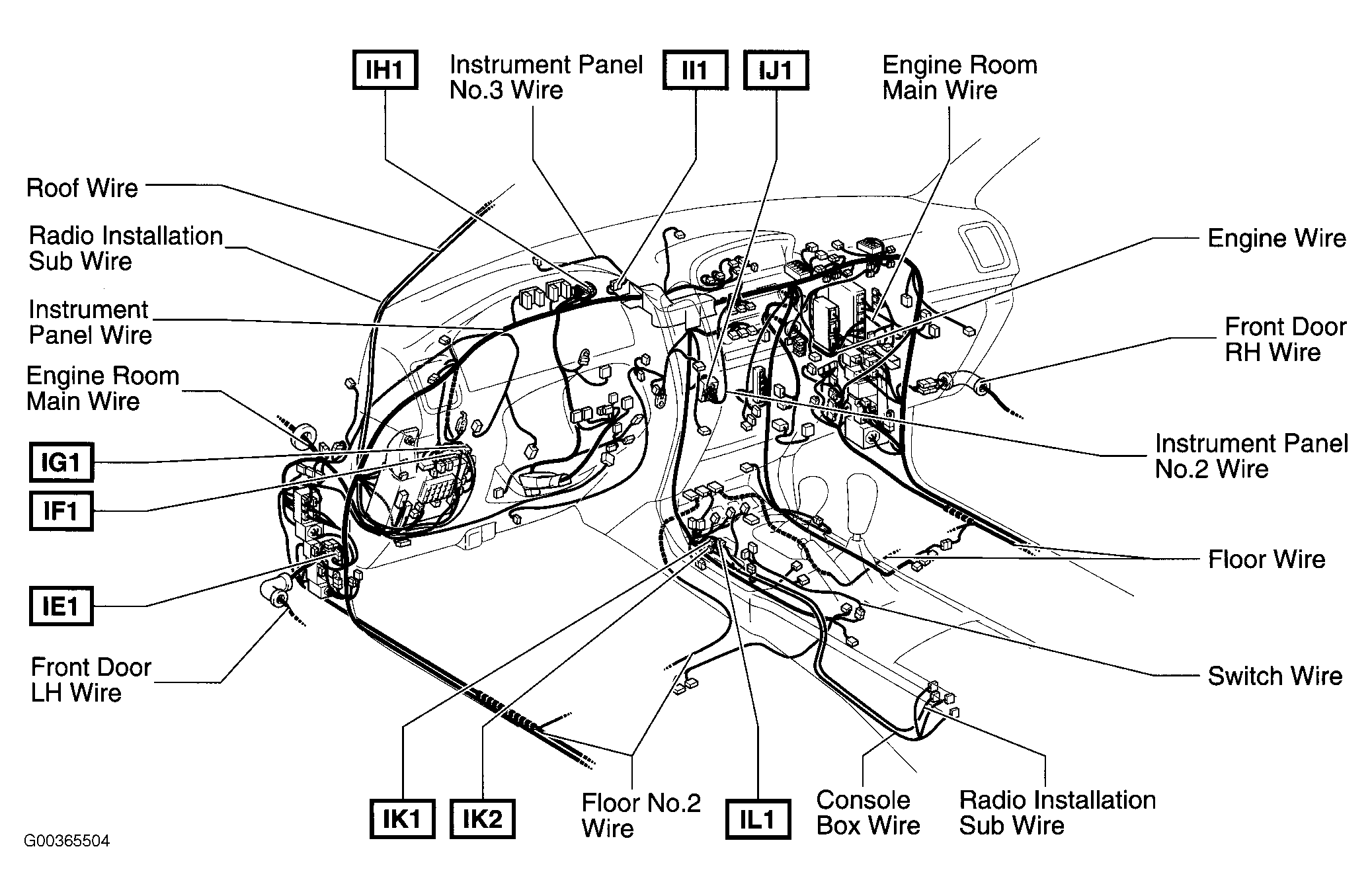

IE1 (2 Pin) Behind left end of dash. See Figure.
IF1 (22 Pin) Behind left end of dash. See Figure.
IG1 (24 Pin) Behind left end of dash. See Figure.
IH1 (22 Pin) Behind left center of dash. See Figure.
II1 (10 Pin) Behind left center of dash. See Figure.
IJ1 (Black, 76 Pin) Behind right center of dash. See Figure.
IK1 (20 Pin) Below front of center console. See Figure.
IK2 (22 Pin) Below front of center console. See Figure.
IL1 (White, 16 Pin) Under center console. See Figure.
IM1 (22 Pin) Under center console. See Figure.
IN1 (White, 8 Pin) Under center console. See Figure.
IN2 (20 Pin) Under right side of center console. See Figure.
IO1 (13 Pin) Behind right kick panel. See Figure.
IO2 (22 Pin) Behind right kick panel. See Figure.
IO3 (18 Pin) Behind right kick panel. See Figure.
IP1 (Yellow, 2 Pin) Behind right kick panel. See Figure.
IP2 (White, 4 Pin) Behind right kick panel. See Figure.
IP3 (22 Pin) Behind right kick panel. See Figure.
IP4 (Blue 10 Pin) Behind right kick panel. See Figure.
IP5 (Black, 14 Pin) Behind right kick panel. See Figure.

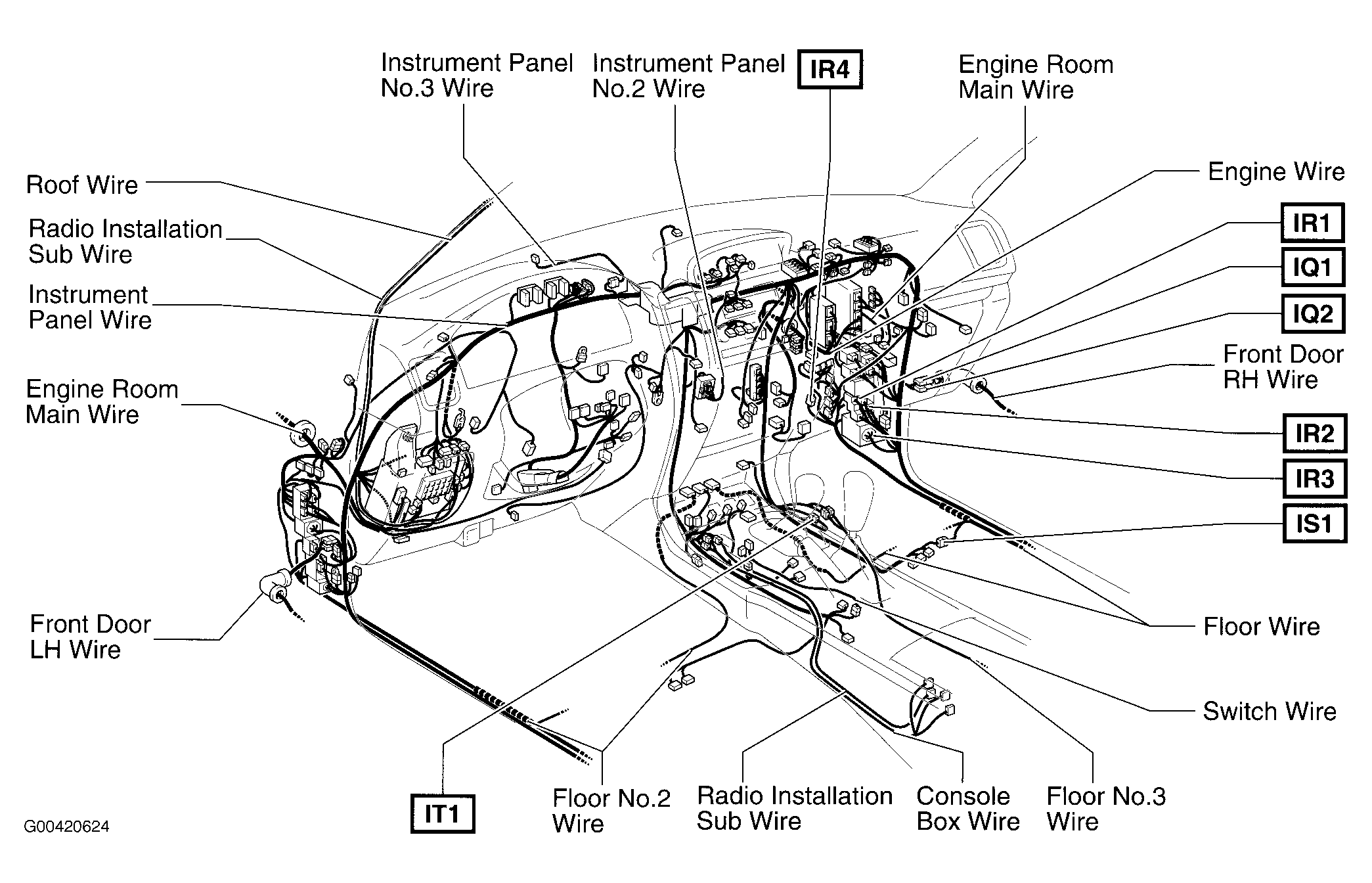

IQ1 (13 Pin) Behind right kick panel. See Figure.
IQ2 (Gray, 18 Pin) Behind right kick panel. See Figure.
IR1 (Blue, 12 Pin) Behind right kick panel. See Figure.
IR2 (18 Pin) Behind right kick panel. See Figure.
IR3 (Gray, 43 Pin) Behind right kick panel. See Figure.
IR4 (Gray, 18 Pin) Behind right kick panel. See Figure.
IS1 (Gray, 18 Pin) Under passenger's seat. See Figure.
IT1 (White, 20 Pin) Under center console. See Figure.
