Ignition Coil: Removal
- DISCONNECT BATTERY NEGATIVE TERMINAL
- REMOVE V-BANK COVER SUB-ASSEMBLY (See Step 4 in REMOVAL
)
- REMOVE COOL AIR INTAKE DUCT SEAL (See REMOVAL
)
- REMOVE ENGINE ROOM SIDE COVER RH (See Step 3 in REMOVAL
)
- REMOVE ENGINE ROOM SIDE COVER LH (See Step 2 in REMOVAL
)
- DISCONNECT NO. 2 VENTILATION HOSE
- Disconnect the ventilation hose from the cylinder head.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
- REMOVE AIR CLEANER CAP WITH AIR CLEANER HOSE
- REMOVE INTAKE AIR SURGE TANK ASSEMBLY (See Step 20 in REMOVAL
)

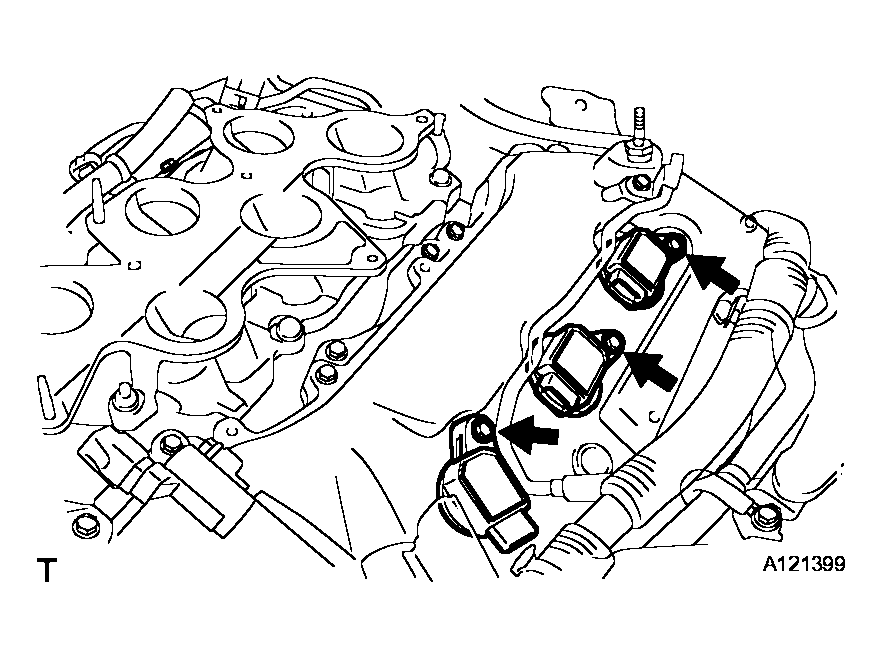

- REMOVE IGNITION COIL ASSEMBLY
- Disconnect the 6 ignition coil connectors.
- Remove the 6 bolts and the 6 ignition coil assemblies.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
