Transfer Valve Body Assembly: Removal
- DRAIN AUTOMATIC TRANSMISSION FLUID (See AUTOMATIC TRANSMISSION (A760H)
or AUTOMATIC TRANSMISSION (A960E)
)
- REMOVE REAR NO. 1 FLOOR PANEL BRACE (See REMOVAL
)
- REMOVE FRONT CENTER FLOOR BRACE (See Step 2 in REMOVAL
)
- DISCONNECT HEATED OXYGEN SENSOR (See Step 3 or 4 in REMOVAL
)
- REMOVE FRONT EXHAUST PIPE ASSEMBLY (See Step 5 in REMOVAL
)
- REMOVE FRONT NO. 1 FLOOR HEAT INSULATOR (See Step 2 in REMOVAL
)
- SUPPORT AUTOMATIC TRANSMISSION WITH TRANSFER ASSEMBLY (See AUTOMATIC TRANSMISSION (A760H)
or AUTOMATIC TRANSMISSION (A960E)
)
- REMOVE ENGINE REAR MOUNTING MEMBER (See Step 8 in REMOVAL
)
- REMOVE TRANSFER DYNAMIC DAMPER (See Step 9 in REMOVAL
)
- REMOVE TRANSFER OIL PAN (See Step 10 in REMOVAL
)
- REMOVE TRANSFER VALVE BODY ASSEMBLY

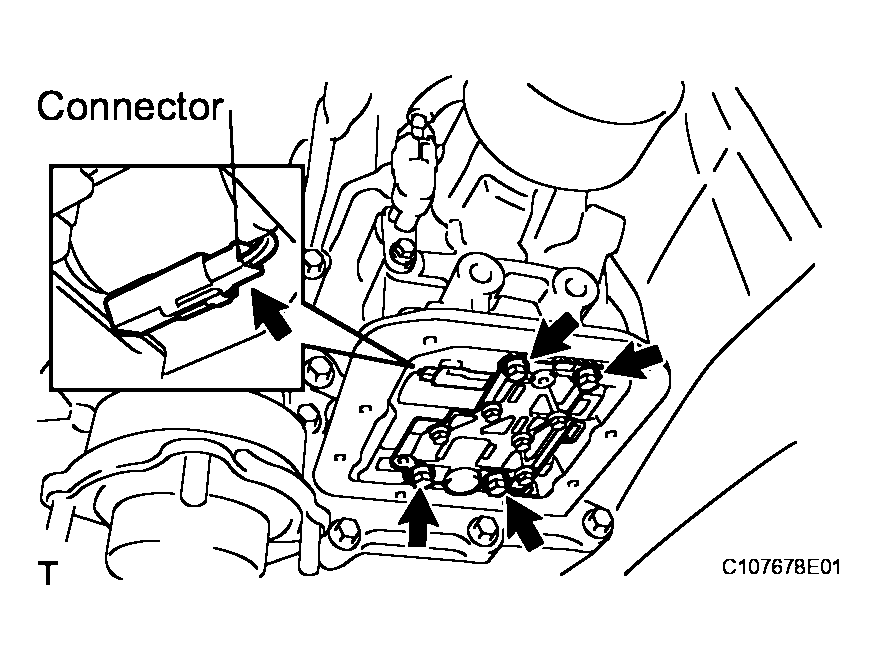

- Remove the 4 bolts and the transfer upper valve body.
- Disconnect the transfer wire connector from the transfer control solenoid.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
- REMOVE TRANSFER CONTROL SOLENOID (See Step 31 in DISASSEMBLY
)
