Crankshaft Position Sensor: Removal
- REMOVE COOL AIR INTAKE DUCT SEAL (See REMOVAL
)
- REMOVE V-BANK COVER SUB-ASSEMBLY (See REMOVAL
)
- REMOVE NO. 1 INLET AIR CLEANER (See REMOVAL
)
- DISCHARGE REFRIGERANT FROM REFRIGERATION SYSTEM (See REMOVAL
)
- REMOVE V-RIBBED BELT (See REMOVAL
)
- REMOVE ENGINE UNDER COVER
- REMOVE REAR ENGINE UNDER COVER LH
- DISCONNECT NO. 1 COOLER REFRIGERANT SUCTION HOSE (See REMOVAL
)
- DISCONNECT DISCHARGE HOSE SUB-ASSEMBLY (See REMOVAL
)
- REMOVE COMPRESSOR WITH PULLEY ASSEMBLY (See REMOVAL
)
- REMOVE CRANKSHAFT POSITION SENSOR

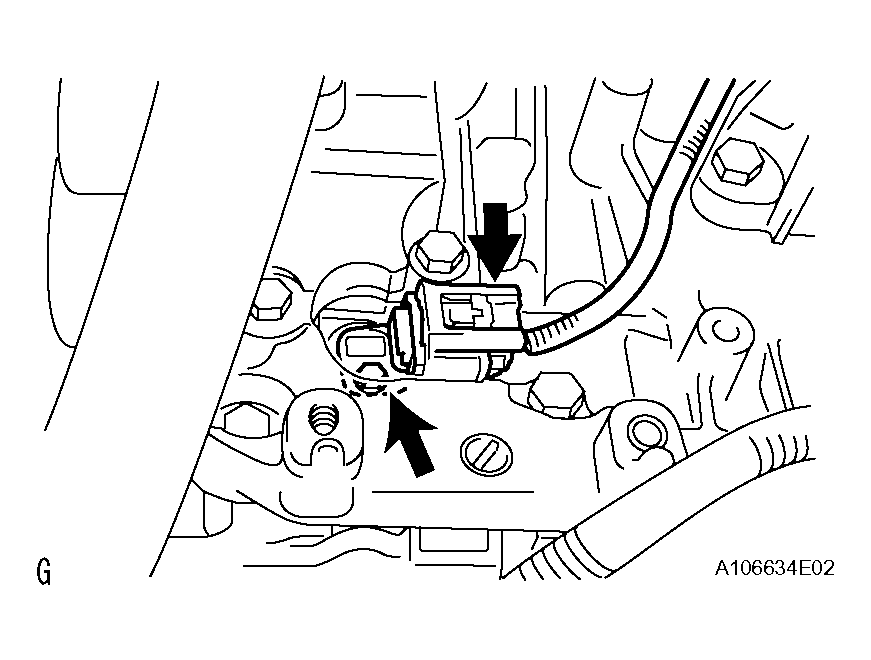

- Disconnect the crankshaft position sensor connector.
- Remove the bolt and crankshaft position sensor.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
