Inspection Procedure

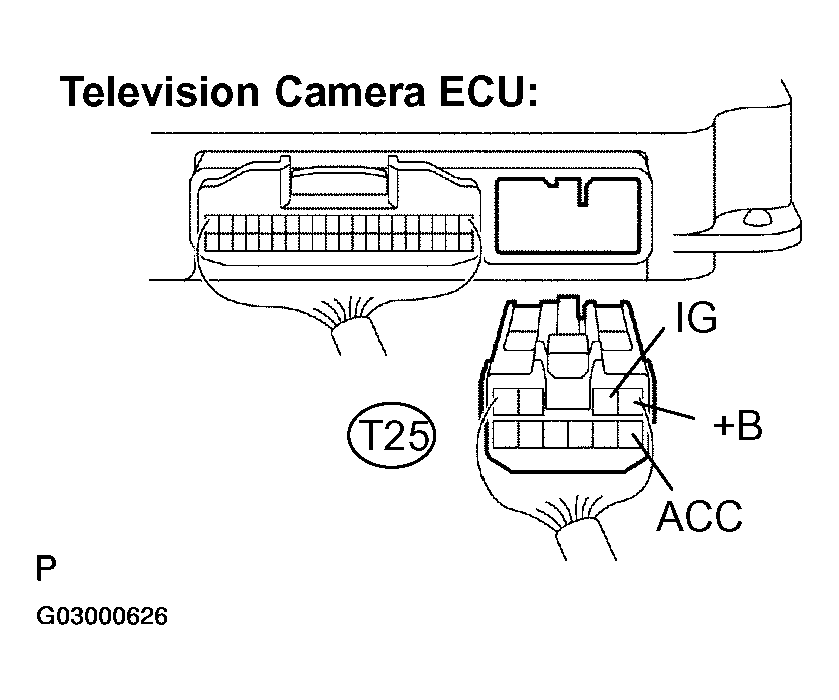

- INSPECT TELEVISION CAMERA ECU (+B, ACC, IG TERMINAL)
- Disconnect the T25 connector from the television camera ECU.
- Measure the voltage according to the value(s) in TELEVISION CAMERA ECU (+B, ACC, IG TERMINAL) TABLE .
Standard:
TELEVISION CAMERA ECU (+B, ACC, IG TERMINAL) TABLETester Connection Condition Specified Condition +B - Body ground Always 10 to 14 V ACC - Body ground Ignition SW ACC 10 to 14 V IG - Body ground Ignition SW ON 10 to 14 V Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
OK: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS TABLE
NG: Go to next step

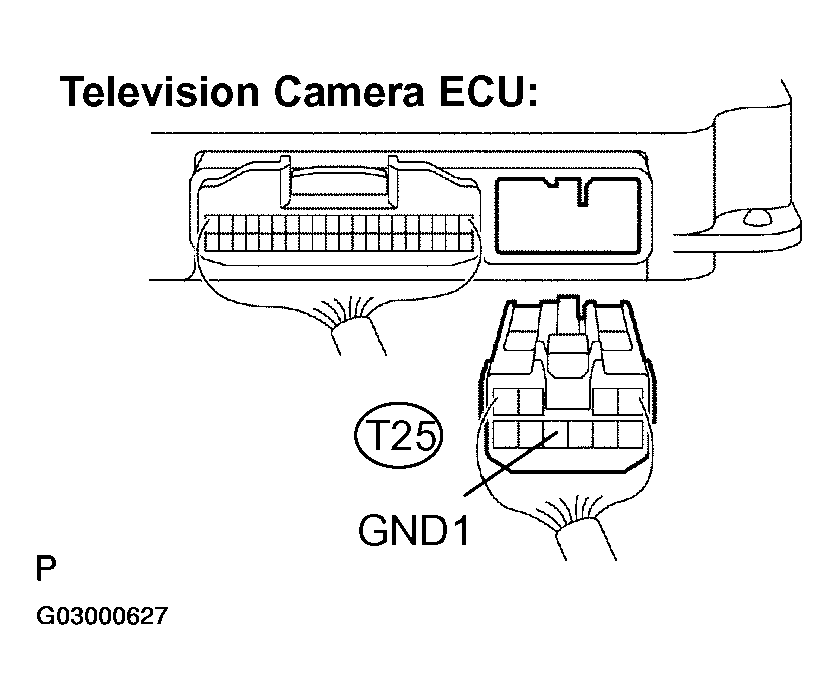

- CHECK HARNESS AND CONNECTOR (TELEVISION CAMERA ECU - BODY GROUND)
- Disconnect the T25 connector from the television camera ECU.
- Measure the resistance according to the value(s) in TELEVISION CAMERA ECU - BODY GROUND - RESISTANCE TABLE .
Standard:
TELEVISION CAMERA ECU - BODY GROUND - RESISTANCE TABLETester Connection Condition Specified Condition GND1 - Body ground Always Below 1 Ω Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
NG: REPAIR OR REPLACE HARNESS OR CONNECTOR (TELEVISION CAMERA ECU - BODY GROUND)
OK: REPAIR OR REPLACE HARNESS OR CONNECTOR (TELEVISION CAMERA ECU - BATTERY)
