Terminals Of Ecu

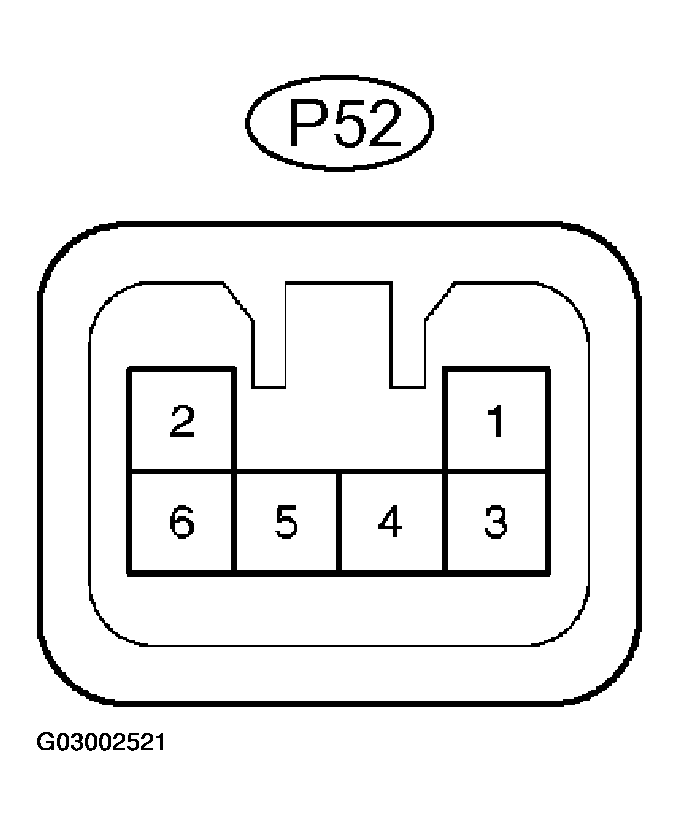

TERMINALS OF ECU REFERENCE TABLE
| Symbols (Terminal No.) | Wiring Color | Condition | Specified Condition |
|---|---|---|---|
| SOL+ (P52-1) - GND (P52-6) | G - W-B | Vehicle speed 0 km/h -> 35 km/h | 6 -> 4.4V |
| SOL- (P52-2) - GND (P52-6) | L-B - W-B | IG switch ON | Below 1 V |
| IG (P52-4) - GND (P52-6) | B-R - W-B | IG switch ON | 10 to 14V |
| SPD (P52-5) - GND (P52-6) | V-W - W-B | IG switch ON, rotate driving wheel slowly | Pulse generation |
| GND (P52-6) - Body ground | W-B -Body ground | Always | Below 1 Ω |
