Multi-Display Controller: Installation
- INSTALL MULTI-DISPLAY CONTROLLER

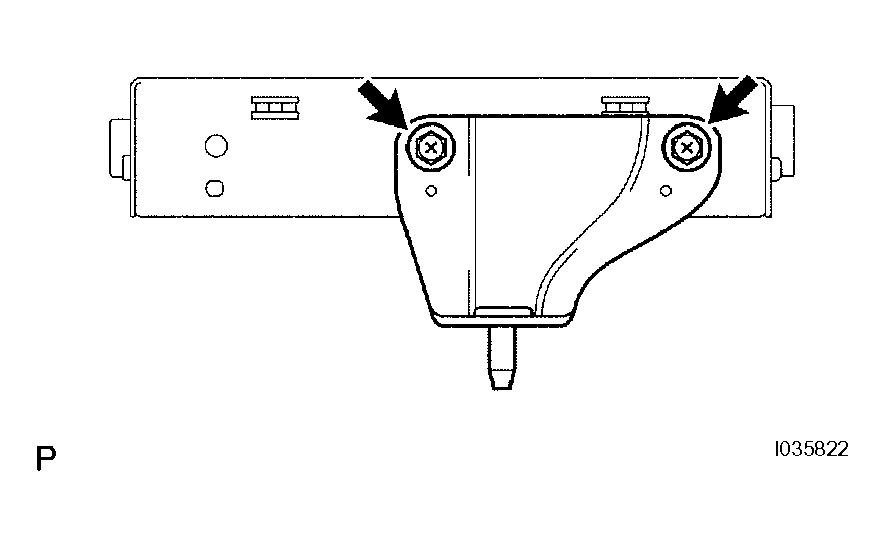

- Install the television display bracket B with the 2 screws.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

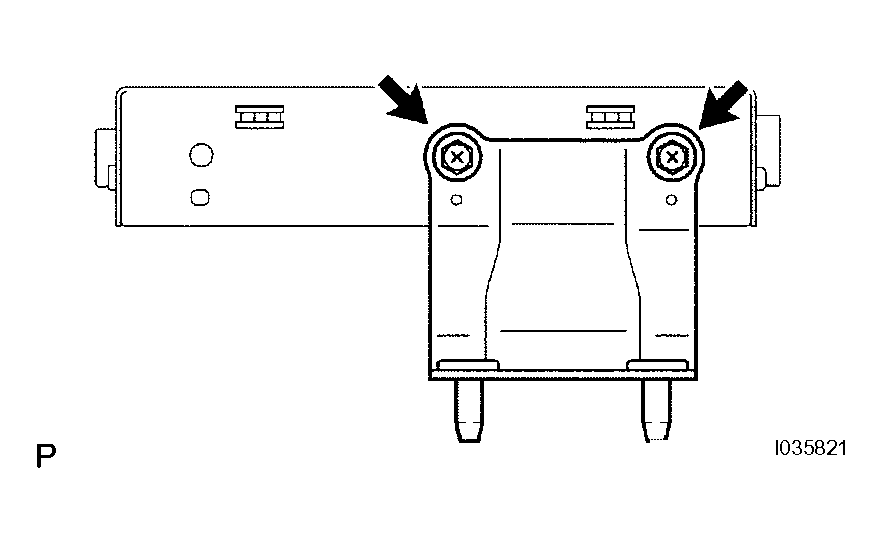

- Install the television display bracket A with the 2 screws.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

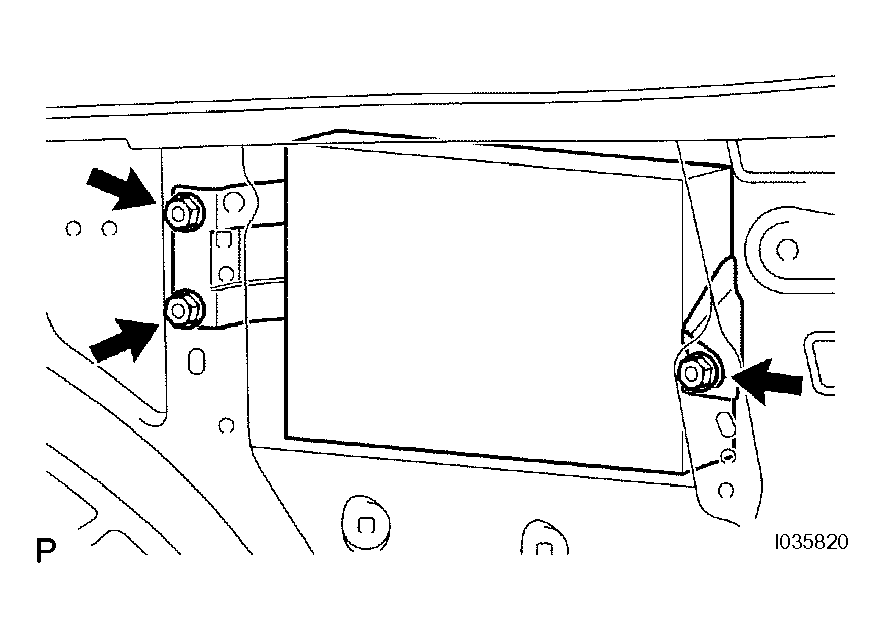

- Install the multi-display controller with the 3 nuts.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
- Connect the 6 connectors.
- INSTALL TELEVISION CAMERA ECU (w/ Rear View Monitor)
- INSTALL ROOF SIDE GARNISH ASSEMBLY INNER RH (See INSTALLATION
)
- INSTALL NO.1 TONNEAU COVER HOLDER CAP
- INSTALL NO.2 ROOM LIGHT ASSEMBLY (See INSTALLATION
)
- INSTALL DECK TRIM SIDE PANEL ASSEMBLY RH (See INSTALLATION
)
- INSTALL ROPE HOOK (See INSTALLATION
)
- INSTALL REAR SEAT SIDE COVER RH (See INSTALLATION
)
- INSTALL REAR NO.1 SEAT BELT ASSEMBLY OUTER RH (See INSTALLATION
)
- INSTALL DECK SIDE TRIM COVER RH (See INSTALLATION
)
- INSTALL REAR FLOOR FINISH SIDE PLATE RH (See INSTALLATION
)
- INSTALL REAR FLOOR FINISH PLATE (See INSTALLATION
)
- INSTALL DECK SIDE TRIM BOX LH (See INSTALLATION
)
- INSTALL DECK SIDE TRIM BOX RH
- INSTALL BACK DOOR WEATHERSTRIP
- INSTALL DECK NO.3 BOARD SUB-ASSEMBLY (See INSTALLATION
)
- INSTALL DECK NO.2 BOARD SUB-ASSEMBLY (See INSTALLATION
)
- INSTALL DECK FLOOR BOX REAR (See INSTALLATION
)
- INSTALL DECK FLOOR BOX FRONT (See INSTALLATION
)
- INSTALL JACK CARRIER ASSEMBLY
- INSTALL JACK ASSEMBLY
- INSTALL JACK CARRIER SUPPORT
- INSTALL TONNEAU COVER ASSEMBLY
- INSTALL DECK BOARD SUB-ASSEMBLY (See INSTALLATION
)
- INSTALL REAR DOOR SCUFF PLATE RH (See INSTALLATION
)
- CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
- PERFORM INITIALIZATION
NOTE:
Some systems need initialization when disconnecting the cable from negative battery terminal. (See INITIALIZATION
)
