Electrical Component Locator: Connectors
CONNECTORS LOCATION
| Component | Location |
|---|---|

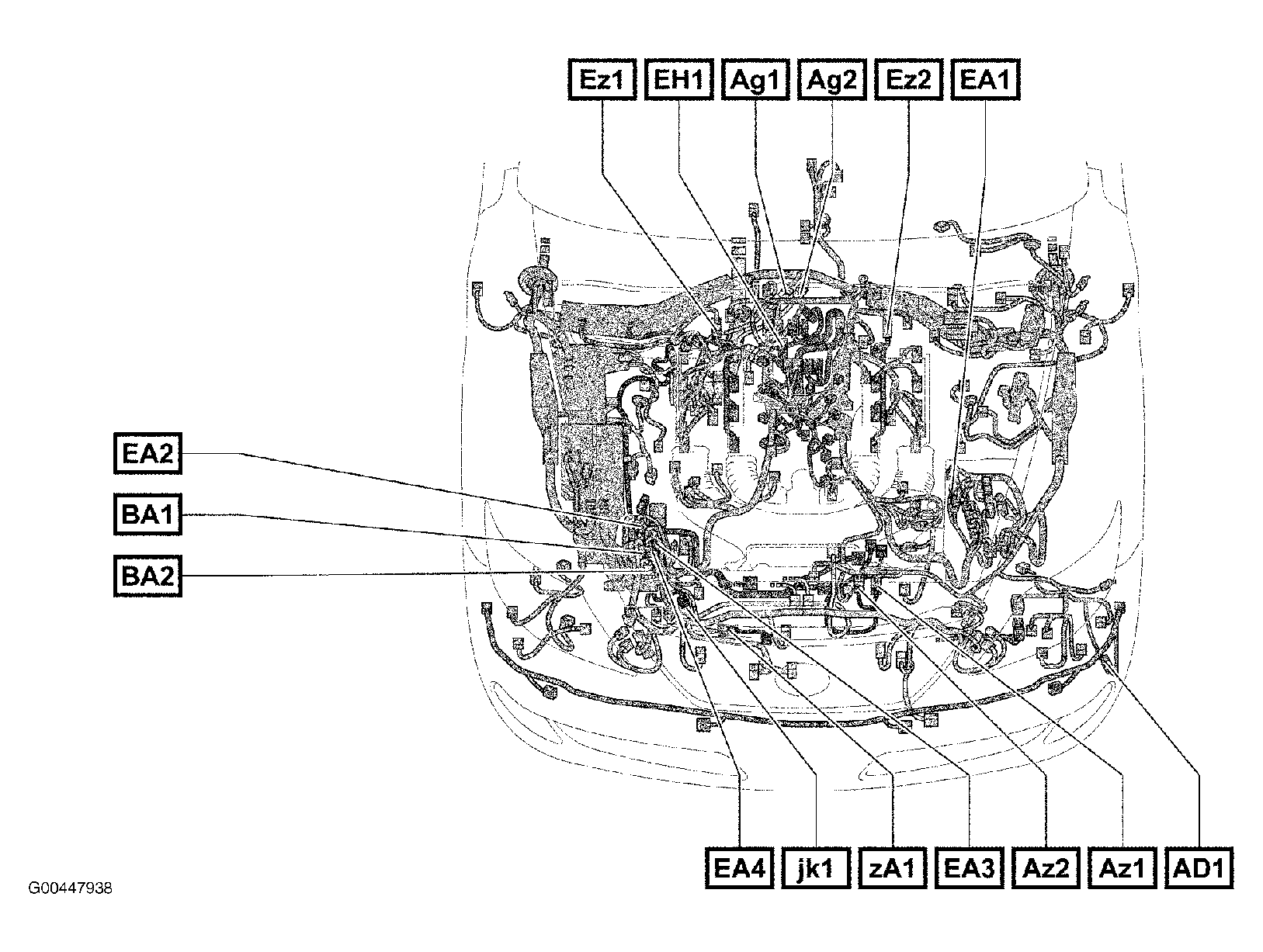

| AD1 (Black, 10 Pin) | Under left headlight assembly. See Figure. |
| Ag1 (Black, 1 Pin) | Rear of engine compartment. See Figure. |
| Ag2 (White, 1 Pin) | Rear of engine compartment. See Figure. |

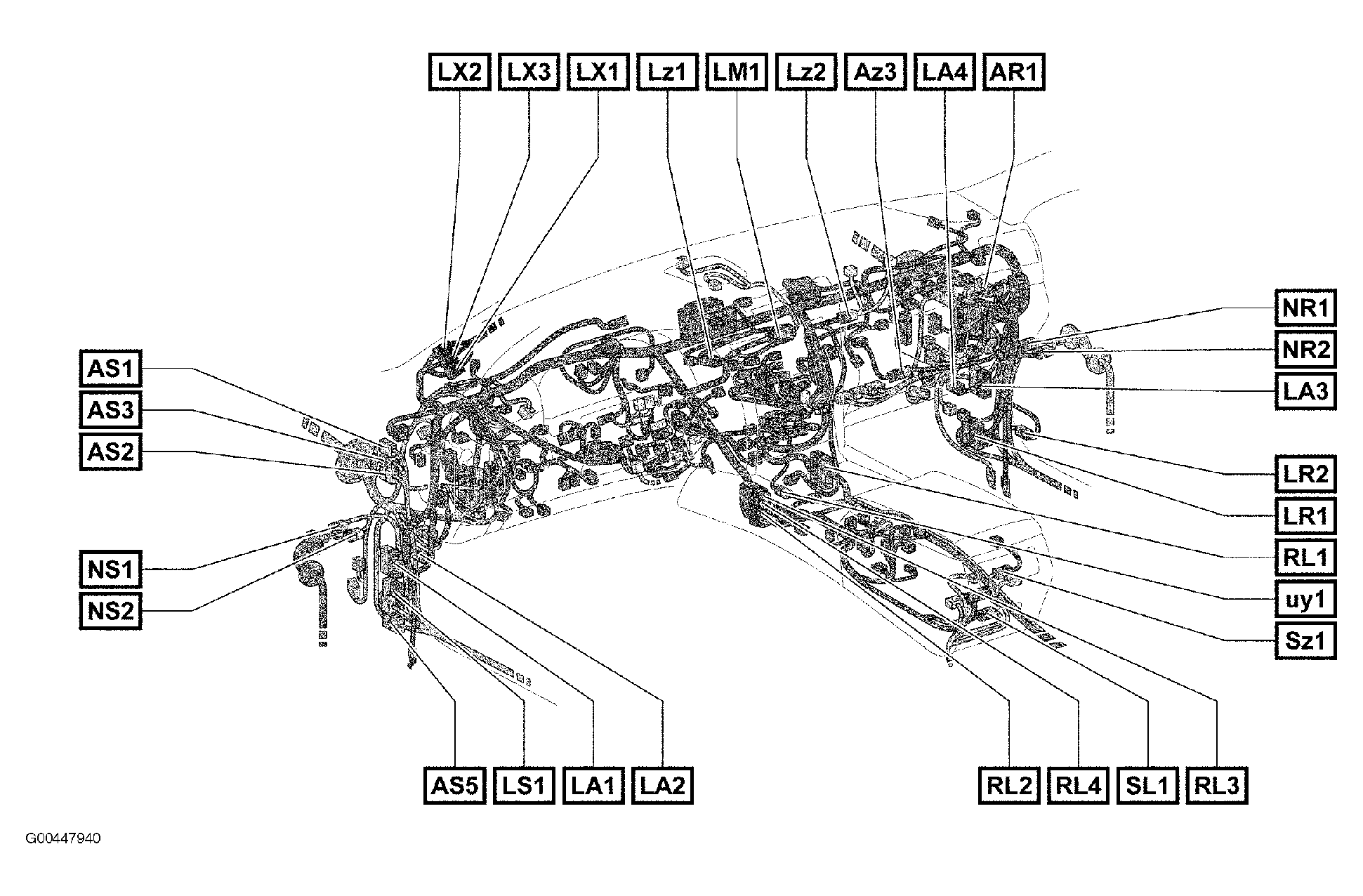

| AR1 (White, 22 Pin) | Behind right end of dash. See Figure. |
| AS1 (White, 22 Pin) | Behind left end of dash. See Figure. |
| AS2 (White, 18 Pin) | Behind left end of dash. See Figure. |
| AS3 (White, 4 Pin) | Behind left end of dash. See Figure. |
| AS5 (White, 22 Pin) | Left kick panel. See Figure. |
| Az1 (Black, 10 Pin) | Left front of engine compartment. See Figure. |
| Az2 (Gray, 3 Pin) | Left front of engine compartment. See Figure. |
| Az3 (White, 3 Pin) | Right side of dash. See Figure. |
| BA1 (White, 18 Pin) | Right front of engine compartment. See Figure. |
| BA2 (Gray, 25 Pin) | Right front of engine compartment. See Figure. |

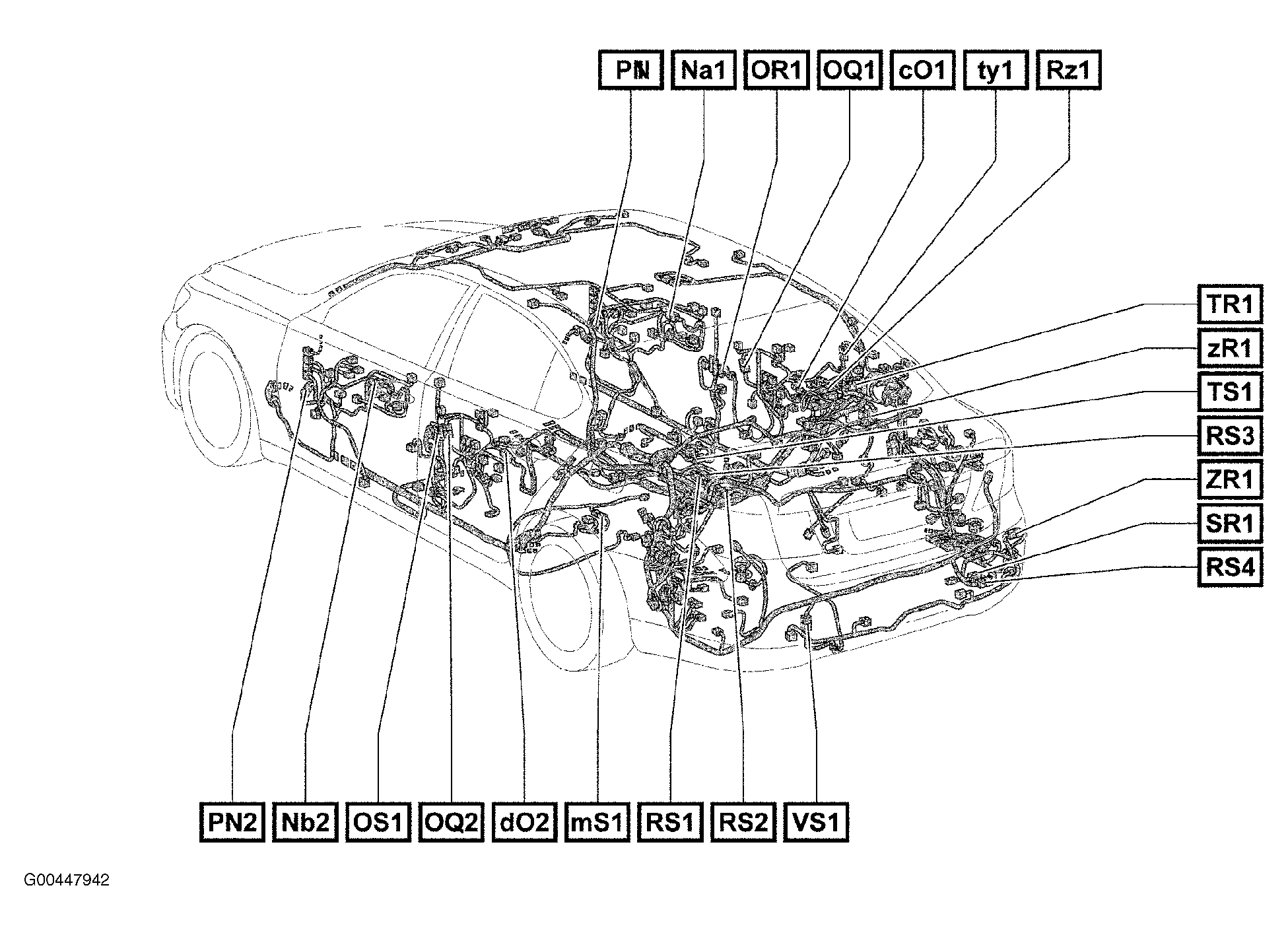

| cO1 (White, 10 Pin) | In right rear door. See Figure. |
| dO2 (White, 10 Pin) | In left rear door. See Figure. |
| EA1 (White, 25 Pin) | Left front of engine compartment. See Figure. |
| EA2 (White, 22 Pin) | Right front of engine compartment. See Figure. |
| EA3 (White, 18 Pin) | Right front of engine compartment. See Figure. |
| EA4 (White, 4 Pin) | Right front of engine compartment. See Figure. |
| EH1 (Gray, 13 Pin) | Rear of engine compartment. See Figure. |

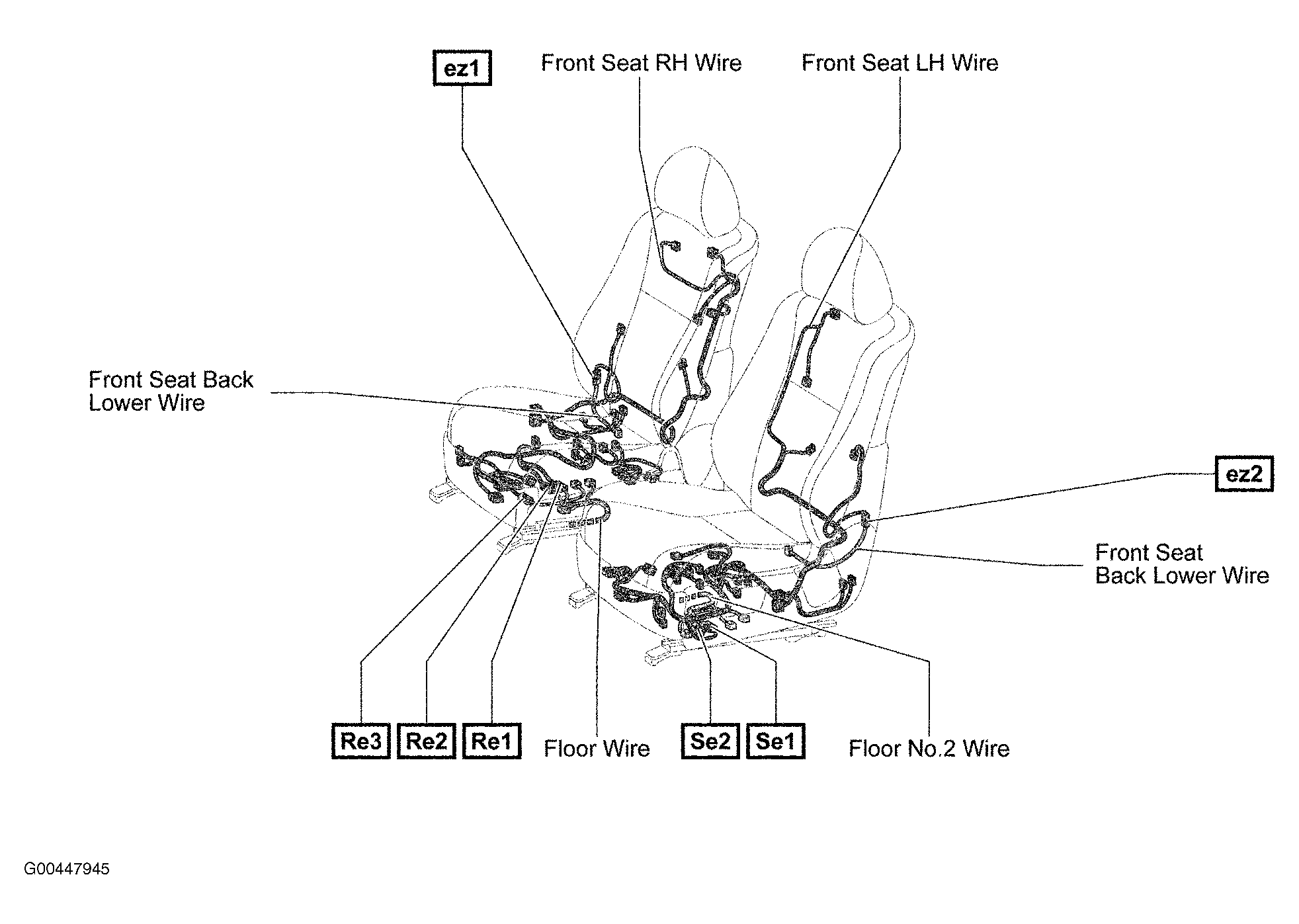

| ez1 (Black, 2 Pin) | In right front seat back. See Figure. |
| Ez1 (Gray, 8 Pin) | Right rear of engine compartment. See Figure. |
| ez2 (Black, 2 Pin) | In left front seat back. See Figure. |
| Ez2 (Gray, 8 Pin) | Left rear of engine compartment. See Figure. |

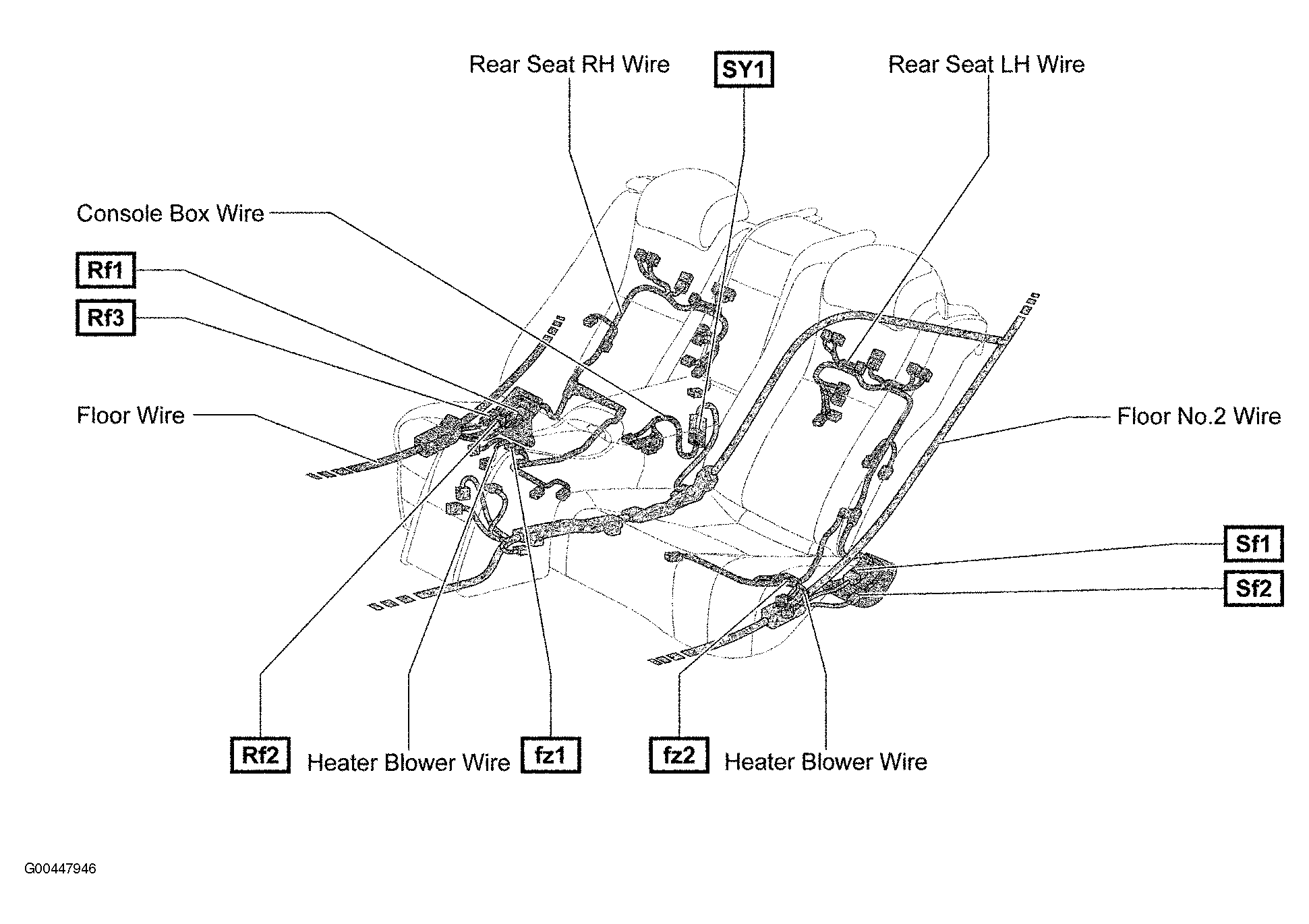

| fz1 (White, 8 Pin) | Under right rear seat. See Figure. |
| fz2 (White, 8 Pin) | Under left rear seat. See Figure. |

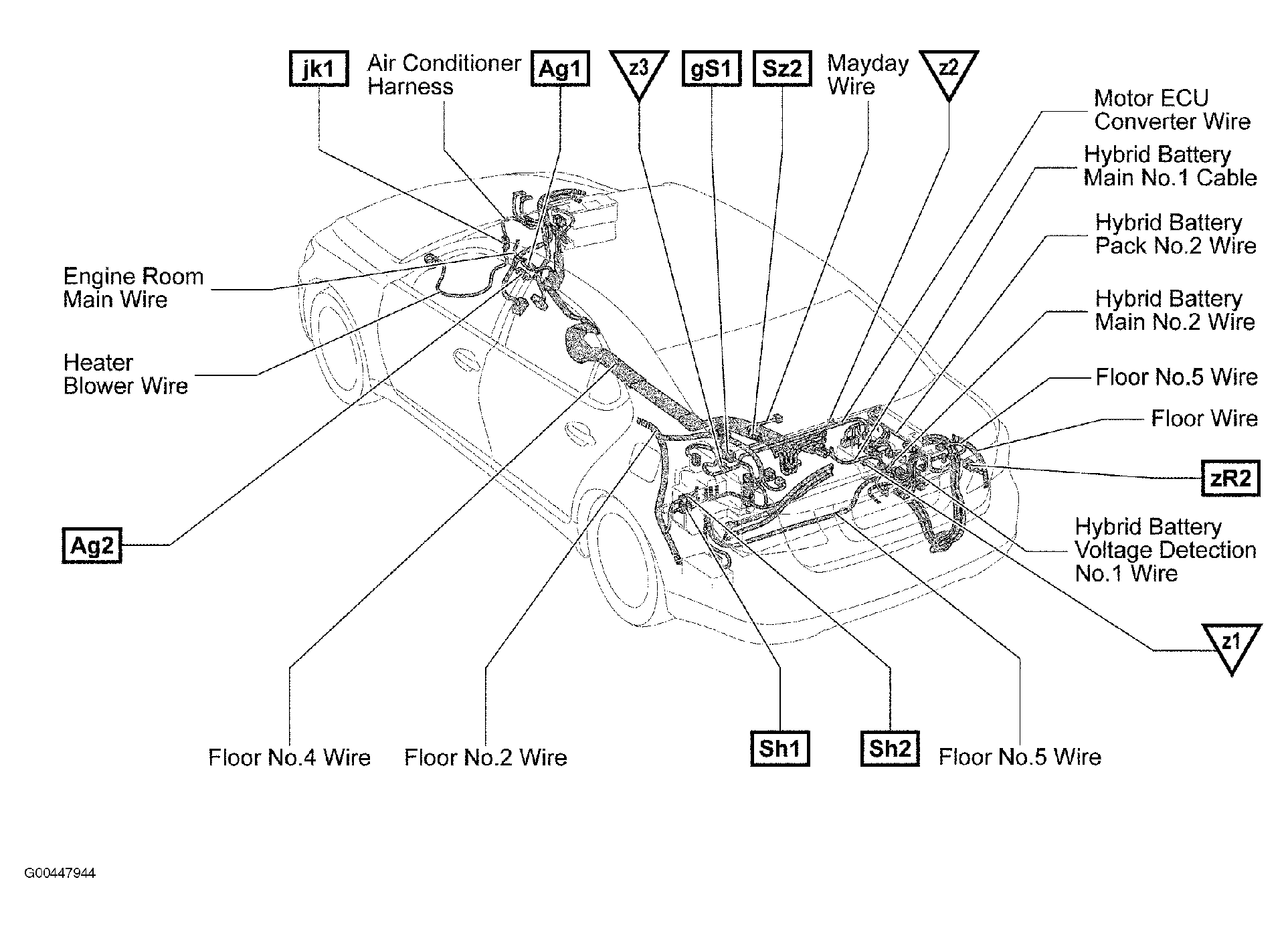

| gS1 (White, 1 Pin) | Left rear of vehicle chassis. See Figure. |
| jK1 (Orange, 2 Pin) | Right front of engine compartment. See Figure. |
| Jk1 (Orange, 2 Pin) | In engine compartment, on A/C harness. See Figure. |
| LA1 (White, 60 Pin) | Left kick panel. See Figure. |
| LA2 (Yellow, 4 Pin) | Behind left kick panel. See Figure. |
| LA3 (White, 60 Pin) | Behind right kick panel. See Figure. |
| LA4 (Yellow, 4 Pin) | Behind right kick panel. See Figure. |
| LM1 (White, 7 Pin) | Behind center of dash. See Figure. |
| LR1 (White, 60 Pin) | Behind right kick panel. See Figure. |
| LR2 (Blue, 1 Pin) | Behind right kick panel. See Figure. |
| LS1 (White, 60 Pin) | Left kick panel. See Figure. |
| LX1 (White, 25 Pin) | Base of left "A" pillar. See Figure. |
| LX2 (White, 18 Pin) | Base of left "A" pillar. See Figure. |
| LX3 (Blue, 1 Pin) | Left side of dash. See Figure. |
| Lz1 (White, 8 Pin) | Center of dash. See Figure. |
| Lz2 (Yellow, 4 Pin) | Right side of dash. See Figure. |
| mS1 (White, 6 Pin) | Near left rear wheelwell. See Figure. |
| Na1 (White, 10 Pin) | In right front door. See Figure. |
| Nb2 (White, 10 Pin) | In left front door. See Figure. |
| NR1 (White, 10 Pin) | Behind right kick panel. See Figure. |
| NR2 (White, 18 Pin) | Behind right kick panel. See Figure. |
| NS1 (White, 10 Pin) | Behind left kick panel. See Figure. |
| NS2 (White, 18 Pin) | Behind left kick panel. See Figure. |
| OQ1 (White, 25 Pin) | In right rear door. See Figure. |
| OQ2 (White, 25 Pin) | In left rear door. See Figure. |
| OR1 (White, 21 Pin) | In right "B" pillar. See Figure. |
| OS1 (White, 21 Pin) | In left "B" pillar. See Figure. |
| PN1 (White, 8 Pin) | In right front door. See Figure. |
| PN2 (White, 8 Pin) | In left front door. See Figure. |
| Re1 (White, 18 Pin) | Under right front seat. See Figure. |
| Re2 (White, 10 Pin) | Under right front seat. See Figure. |
| Re3 (Gray, 4 Pin) | Under right front seat. See Figure. |

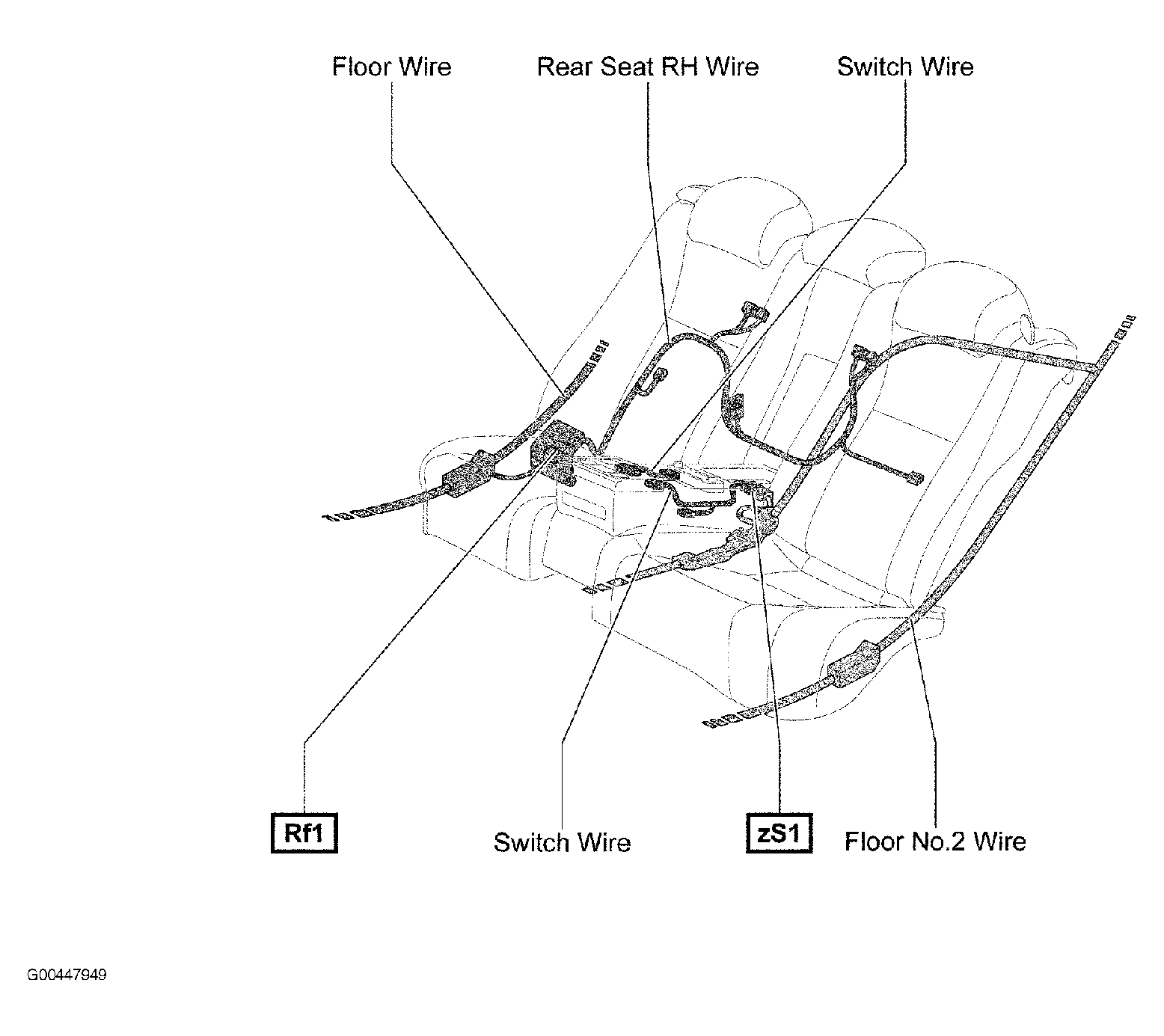

| Rf1 (White, 18 Pin) | Under right rear seat. See Figure. |
| Rf2 (Yellow, 2 Pin) | Under right rear seat. See Figure. |
| Rf3 (Yellow, 2 Pin) | Under right rear seat. See Figure. |
| RL1 (White, 60 Pin) | Under front of center floor console. See Figure. |
| RL2 (White, 22 Pin) | Under front of center floor console. See Figure. |
| RL3 (Blue, 1 Pin) | Center of dash. See Figure. |
| RL4 (White, 1 Pin) | Under front of center floor console. See Figure. |
| rS1 (White, 14 Pin) | Behind center of rear seats. See Figure. |
| RS1 (White, 22 Pin) | Left front corner of luggage compartment. See Figure. |
| RS2 (White, 22 Pin) | Left front corner of luggage compartment. See Figure. |
| RS3 (White, 10 Pin) | Left front corner of luggage compartment. See Figure. |
| RS4 (Dark Gray, 4 Pin) | Right rear corner of vehicle. See Figure. |
| Rv1 (White, 2 Pin) | In right "C" pillar. See Figure. |
| Se1 (White, 18 Pin) | Under left front seat. See Figure. |
| Se2 (White, 10 Pin) | Under left front seat. See Figure. |
| Sf1 (White, 18 Pin) | Under left rear seat. See Figure. |
| Sf2 (Yellow, 2 Pin) | Under left rear seat. See Figure. |
| Sh1 (White, 3 Pin) | Near left rear wheelwell. See Figure. |
| Sh2 (White, 8 Pin) | Left rear luggage compartment. See Figure. |
| SL1 (White, 14 Pin) | Under rear of center floor console. See Figure. |
| SR1 (White, 10 Pin) | Right rear of chassis. See Figure. |
| SY1 (White, 20 Pin) | Under ottoman. See Figure. |
| Sz1 (White, 2 Pin) | Under center console. See Figure. |
| Sz2 (White, 2 Pin) | Rear of vehicle chassis. See Figure. |
| TR1 (Blue, 5 Pin) | In right "C" pillar. See Figure. |
| TS1 (Blue, 5 Pin) | In left "C" pillar. See Figure. |
| ty1 (Gray, 1 Pin) | In right "C" pillar. See Figure. |
| uy1 (Gray, 1 Pin) | Under front of center floor console. See Figure. |
| VS1 (Black, 10 Pin) | Under left rear corner of vehicle. See Figure. |
| zA1 (Gray/Dark Gray, 4 Pin) | Right front of engine compartment. See Figure. |
| ZR1 (Gray, 3 Pin) | Right rear corner of vehicle. See Figure. |
| ZR1 (White, 8 Pin) | Behind right side of rear seat. See Figure. |
| zR2 (White, 20 Pin) | Right rear of vehicle chassis. See Figure. |

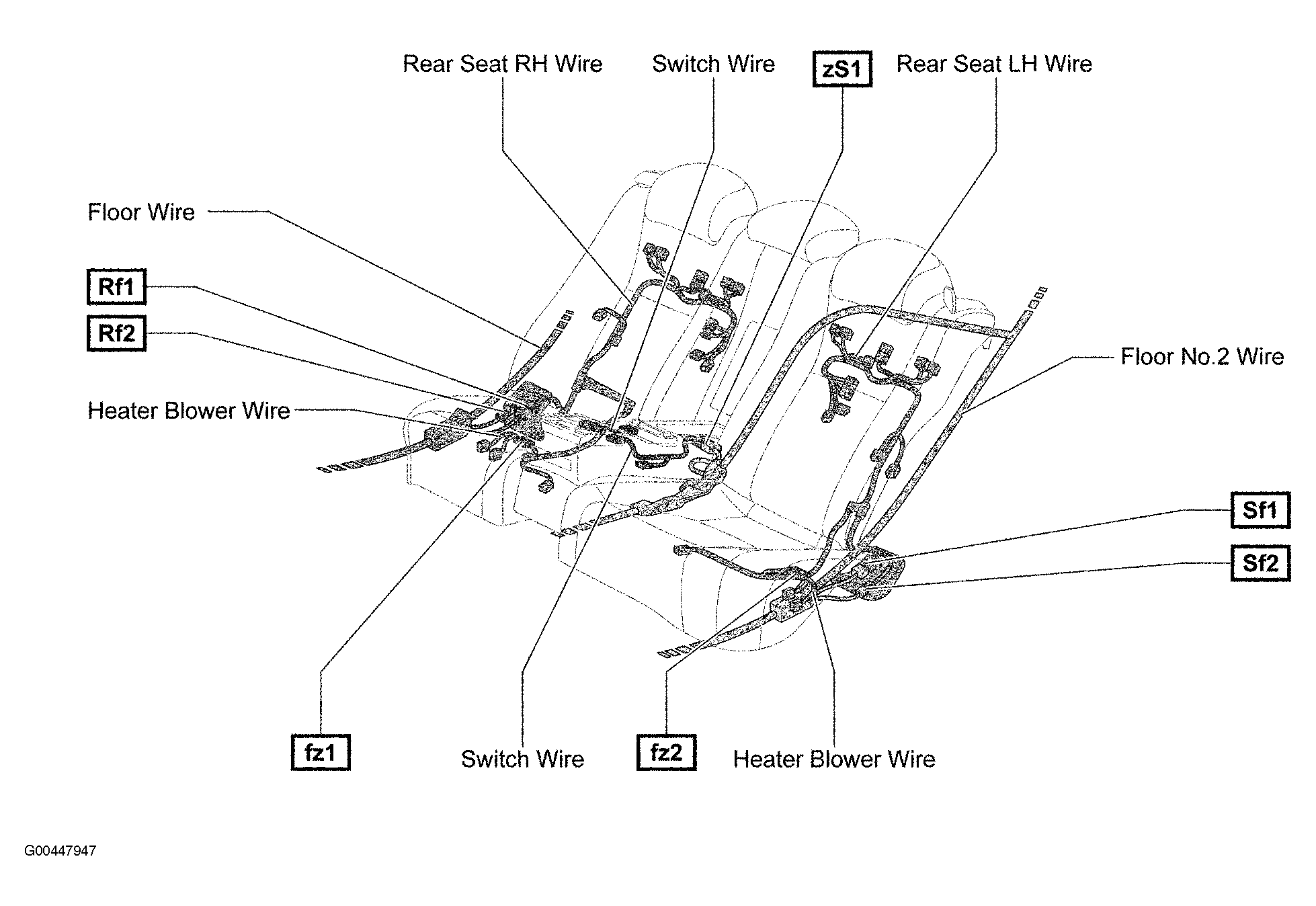

| zS1 (White, 14 Pin) | In rear seat console. See Figure. |
