Electrical Component Locator: Grounds
GROUNDS LOCATION
| Component | Location |
|---|---|

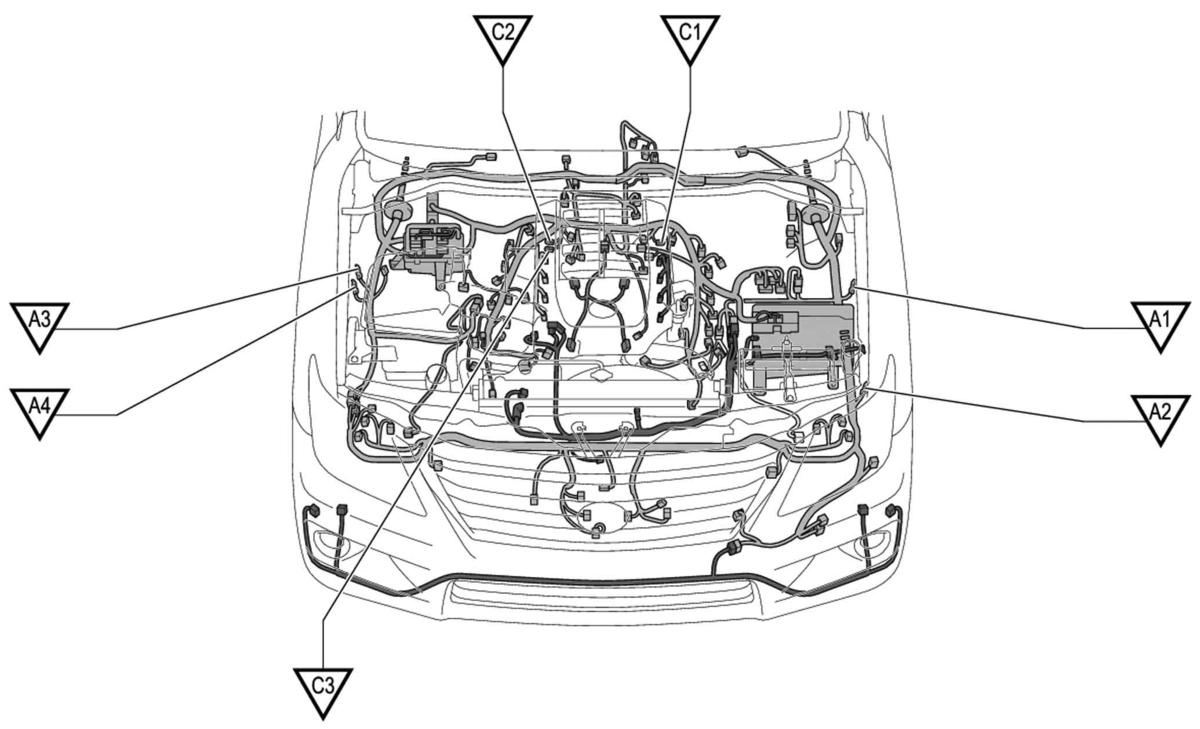

| A1 | Left side of engine compartment. See Figure. |
| A2 | Left side of engine compartment. See Figure. |
| A3 | Right rear of engine compartment. See Figure. |
| A4 | Right rear of engine compartment. See Figure. |
| C1 | Left rear of engine. See Figure. |
| C2 | Right rear of engine. See Figure. |
| C3 | Right rear of engine. See Figure. |
| E1 | Behind left side of dash. See Figure. |
| E2 | Behind center of dash. See Figure. |
| E3 | Behind right side of dash. See Figure. |
| F1 | Behind left side of dash. See Figure. |
| I1 | In right front door. See Figure. |
| I2 | In left front door. See Figure. |
| J1 | In right "B" pillar. See Figure. |
| J2 | In left "B" pillar. See Figure. |
| K1 | Under driver's seat. See Figure. |
| K2 | At left "D" pillar. See Figure. |
| K3 | At left "C" pillar. See Figure. |
| L1 | In right "B" pillar. See Figure. |
| L2 | At right "D" pillar. See Figure. |
| L3 | At right "C" pillar. See Figure. |
| L4 | Top of right "C" pillar. See Figure. |
| N1 | Under center of rear seats. See Figure. |
| Z1 | Behind left side of dash. See Figure. |
