No Answer-Back: Procedure

  1. READ VALUE USING TECHSTREAM (DOOR LOCK POSITION SWITCH)
    1. Using the Techstream, read the Data List. Refer to DATA LIST / ACTIVE TEST .
      DRIVER DOOR

      Tester Display Measurement Item/Range Normal Condition Diagnostic Note
      Lock position switch Driver side door lock position switch signal / ON or OFF ON: Driver side door lock is unlocked
      OFF: Driver side door lock is locked
      -
      PASSENGER DOOR

      Tester Display Measurement Item/Range Normal Condition Diagnostic Note
      Lock position switch Passenger side door lock position switch signal / ON or OFF ON: Passenger side door is unlocked
      OFF: Passenger side door is locked
      -
      REAR LEFT DOOR

      Tester Display Measurement Item/Range Normal Condition Diagnostic Note
      Lock position switch Rear door LH lock position switch signal / ON or OFF ON: Rear door LH is unlocked
      OFF: Rear door LH is locked
      -
      REAR RIGHT DOOR

      Tester Display Measurement Item/Range Normal Condition Diagnostic Note
      Lock position switch Rear door RH lock position switch signal / ON or OFF ON: Rear door RH is unlocked
      OFF: Rear door RH is locked
      -

      OK

      On the Techstream screen, item changes between ON and OFF according to above chart.

      RESULT

      Result Proceed to
      OK A
      NG (for Front LH Side) B
      NG (for Front RH Side) C
      NG (for Rear LH Side) D
      NG (for Rear RH Side) E

    E → See step   16

    D → See step   15

    C → See step   14

    B → See step   13

    A: Go to next step

  2. CHECK WIRELESS DOOR LOCK FUNCTION
    1. Check that the wireless door lock control functions operate with a transmitter. Refer to OPERATION CHECK .
      RESULT

      Result Proceed to
      Wireless door lock control functions operate normally but turn signal light answer-back does not occur A
      Wireless door lock control functions operate normally but wireless door lock buzzer answer-back does not occur B
      Wireless door lock control functions do not operate C

    C → See step   9

    B → See step   4

    A: Go to next step

  3. CHECK HAZARD WARNING LIGHT
    1. Check that the turn signal lights flash continuously when the hazard warning signal switch is pressed. Refer to OPERATION CHECK .

      OK

      Hazard warning lights flash continuously.

    NG → See step   10

    OK → REPLACE MAIN BODY ECU (DRIVER SIDE JUNCTION BLOCK)

  4. CHECK HARNESS AND CONNECTOR (CERTIFICATION ECU - WIRELESS DOOR LOCK BUZZER CONTROLLER)

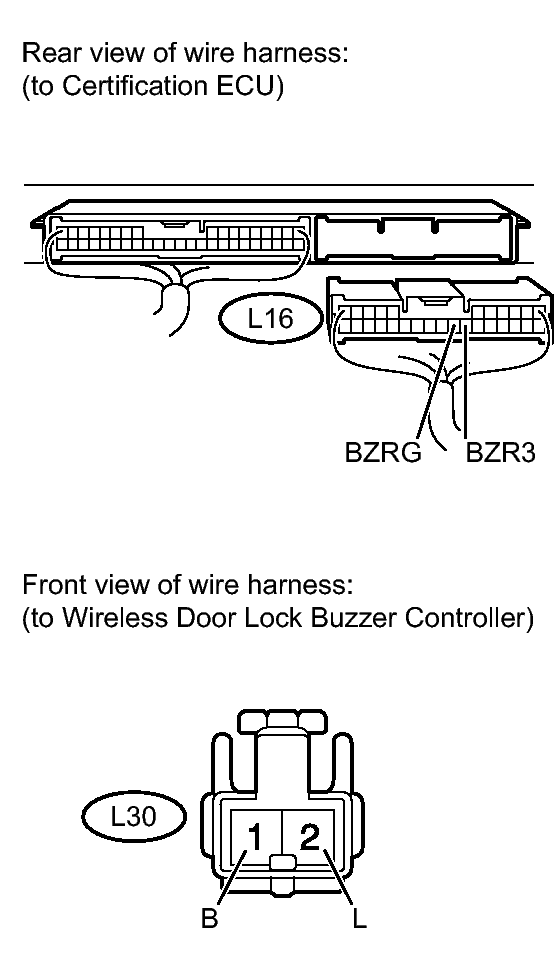

    Fig 1: Identifying L16 ECU Connector And L30 Controller Connector Terminals
    GTY117230Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    1. Disconnect the L16 ECU connector.
    2. Disconnect the L30 controller connector.
    3. Measure the resistance according to the value(s) in the table below.

      Standard resistance

      Tester Connection Condition Specified Condition
      L16-18 (BZR3) - L30-1 (B) Always Below 1 Ω
      L16-19 (BZRG) - L30-2 (L)
      L16-18 (BZR3) or L30-1 (B) - Body ground Always 10 kΩ or higher
      L16-19 (BZRG) or L30-2 (L) - Body ground

    NG → REPAIR OR REPLACE HARNESS OR CONNECTOR

    OK: Go to next step

  5. INSPECT WIRELESS DOOR LOCK BUZZER CONTROLLER

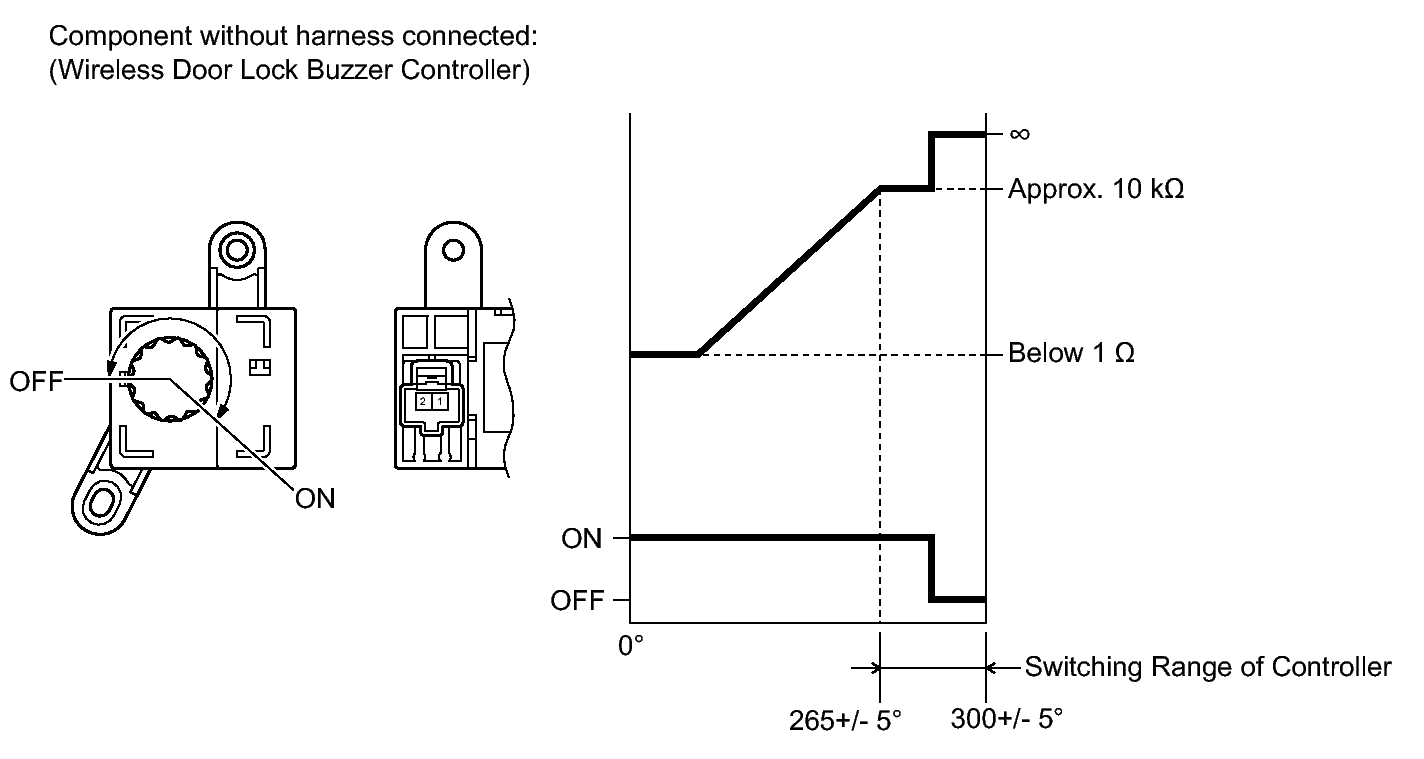

    Fig 2: Wireless Door Lock Buzzer Controller Switch Position
    GTY117305Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    1. Remove the buzzer controller. Refer to REMOVAL .
    2. Measure the resistance according to the value(s) in the table below.

      Standard resistance

      Tester Connection Switch Condition Specified Condition
      1 - 2 ON → OFF Below 1 Ω → 10 kΩ or higher

    NG → See step   11

    OK: Go to next step

  6. CHECK HARNESS AND CONNECTOR (WIRELESS DOOR LOCK BUZZER - FRONT MULTIPLEX NETWORK LIGHT ECU AND BODY GROUND)

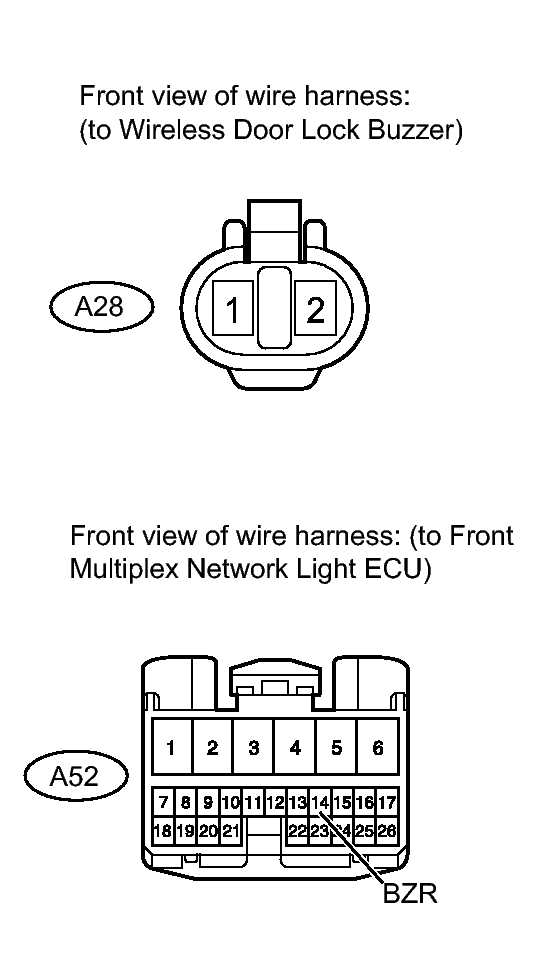

    Fig 3: Identifying A28 Buzzer Connector Terminals And A52 ECU Connector Terminals
    GTY116188Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    1. Disconnect the A28 buzzer connector.
    2. Disconnect the A52 ECU connector.
    3. Measure the resistance according to the value(s) in the table below.

      Standard resistance

      Tester Connection Condition Specified Condition
      A52-14 (BZR) - A28-1 Always Below 1 Ω
      A28-2 - Body ground
      A52-14 (BZR) or A28-1 - Body ground Always 10 kΩ or higher

    NG → REPAIR OR REPLACE HARNESS OR CONNECTOR

    OK: Go to next step

  7. CHECK WIRELESS DOOR LOCK BUZZER (OPERATION)
    1. Temporarily replace the wireless door lock buzzer with a new one. Refer to REMOVAL .
    2. Check that the wireless door lock buzzer sounds by using the transmitter LOCK/UNLOCK switch.

      OK

      Wireless door lock buzzer sounds.

    NG → See step   8

    OK → END (WIRELESS DOOR LOCK BUZZER IS DEFECTIVE)

  8. CHECK FRONT MULTIPLEX NETWORK LIGHT ECU (OPERATION)
    1. Temporarily replace the front multiplex network light ECU (front controller) with a new one.
    2. Check that the wireless door lock buzzer sounds by using transmitter LOCK/UNLOCK switch.

      OK

      Wireless door lock buzzer sounds.

    NG → See step   12

    OK → END (FRONT MULTIPLEX NETWORK LIGHT ECU IS DEFECTIVE)

  9. Go to "All Door Entry Lock / Unlock Functions and Wireless Functions do not Operate". Refer to  All Door Entry Lock/Unlock Functions and Wireless Functions do not Operate
  10. Go to PROBLEM SYMPTOMS TABLE (LIGHTING SYSTEM). Refer to  PROBLEM SYMPTOMS TABLE
  11. REPLACE WIRELESS DOOR LOCK BUZZER CONTROLLER. Refer to  REMOVAL
  12. REPLACE CERTIFICATION ECU. Refer to  REMOVAL
  13. Go to POWER DOOR LOCK CONTROL SYSTEM (Proceed to Only Driver Door LOCK/UNLOCK Functions do not Operate). Refer to  PROBLEM SYMPTOMS TABLE
  14. Go to POWER DOOR LOCK CONTROL SYSTEM (Proceed to Only Passenger Door LOCK/UNLOCK Functions do not Operate). Refer to  PROBLEM SYMPTOMS TABLE
  15. Go to POWER DOOR LOCK CONTROL SYSTEM (Proceed to Only Rear Door LH LOCK/UNLOCK Functions do not Operate). Refer to  PROBLEM SYMPTOMS TABLE
  16. Go to POWER DOOR LOCK CONTROL SYSTEM (Proceed to Only Rear Door RH LOCK/UNLOCK Functions do not Operate). Refer to  PROBLEM SYMPTOMS TABLE
