Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|
| A/C Amplifier | Right side of dash. See Figure. |
| A/C Thermistor | Left side of dash. See Figure. |
| Airbag Squib (Front Passenger Airbag Assembly) | Right side of dash. See Figure. |
| Airbag Squib (Steering Wheel Pad) | Steering column. See Figure. |

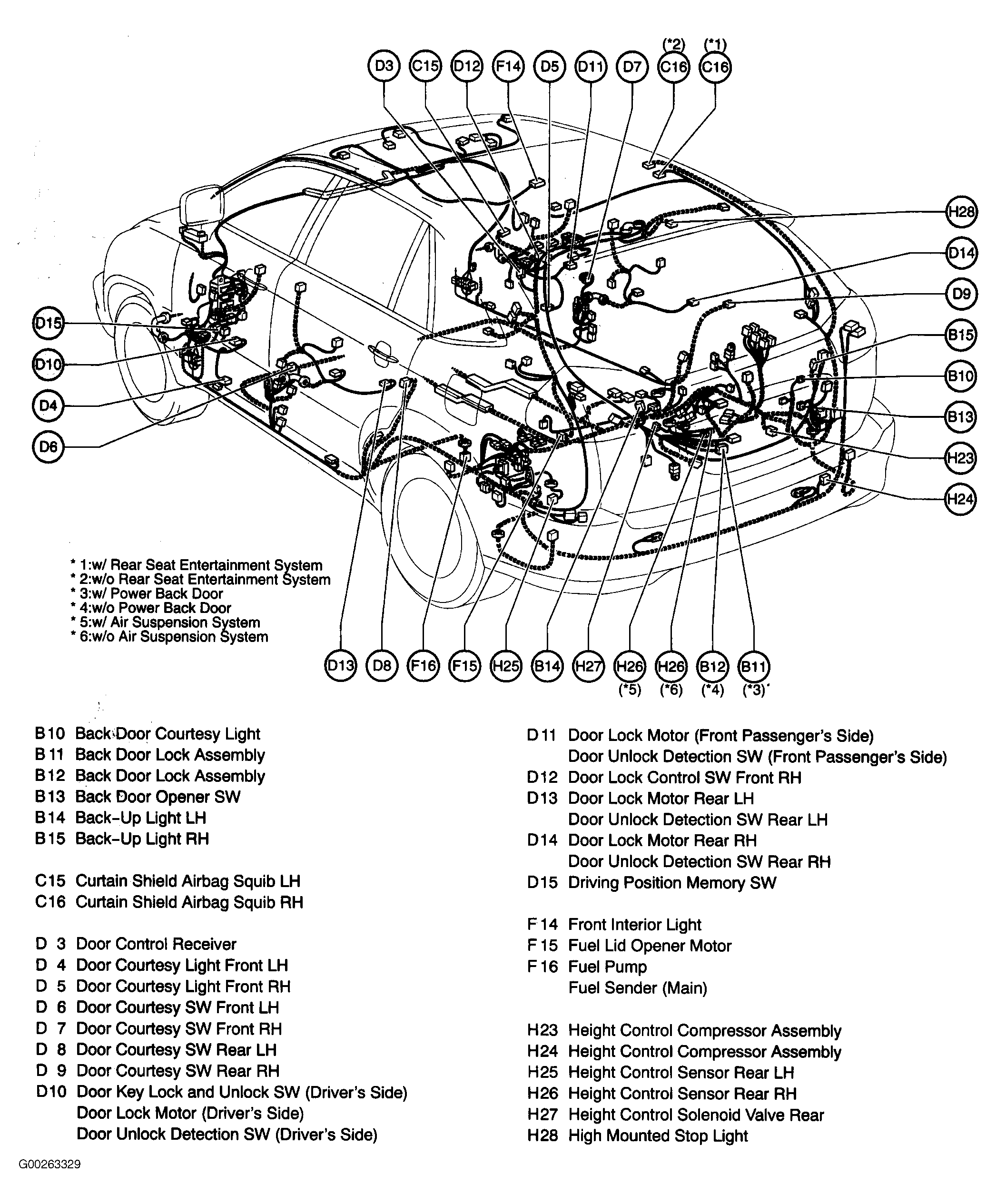

| Curtain Shield Airbag Squib LH | Left rear of vehicle. See Figure. |
| Curtain Shield Airbag Squib RH | Right rear of vehicle. See Figure. |
| Data Link Connector No. 3 | Left side of dash. See Figure. |
| Diode (Rear Wiper) | Left side of dash. See Figure. |
| Front Window Deicer | Left rear of engine compartment. See Figure. |
| Fuel Pump Resistor | Right rear corner of engine compartment. See Figure. |
| Generator | Left front of engine. See Figure. |
| Horn LH | Left front of engine compartment. See Figure. |
| Horn RH | Center front engine compartment. See Figure. |
| Ignition Coil & Igniter No. 1 | Top of right valve cover. See Figure. |
| Ignition Coil & Igniter No. 2 | Top of left valve cover. See Figure. |
| Ignition Coil & Igniter No. 3 | Top of right valve cover. See Figure. |
| Ignition Coil & Igniter No. 4 | Top of left valve cover. See Figure. |
| Ignition Coil & Igniter No. 5 | Top of right valve cover. See Figure. |
| Ignition Coil & Igniter No. 6 | Top of left valve cover. See Figure. |
| Junction Connector (CAN Front) | Right side of dash. See Figure. |
| Junction Connector J1 | Engine compartment, on right front fender. See Figure. |
| Junction Connector J11 | Left side of dash. See Figure. |
| Junction Connector J42 | Rear of cargo area. See Figure. |
| Junction Connectors J2 & J3 | Right front of engine compartment, behind headlight. See Figure. |
| Junction Connectors J4 & J5 | Left front of engine compartment, behind headlight. See Figure. |
| Junction Connectors J6, J7, J8, J9 & J10 | Left side of dash. See Figure. |
| Junction Connectors J12, J13, J14 & J15 | Behind center of dash. See Figure. |
| Junction Connectors J16, J17, J18, J19, J20, J21, J22, J23, J24, J25, J26 & J27 | Right side of dash. See Figure. |
| Junction Connectors J28 & J29 | Left front door. See Figure. |
| Junction Connectors J30 & J31 | Left rear of vehicle. See Figure. |
| Junction Connectors J32 & J33 | Right front door. See Figure. |
| Junction Connectors J34 & J35 | Left rear of vehicle, behind rear bumper. See Figure. |
| Junction Connectors J36, J37, J38 & J39 | Rear cargo area. See Figure. |
| Junction Connectors J40 & J41 | Right rear of cargo area. See Figure. |
| Junction Connectors J43 & J44 | Left rear of cargo area. See Figure. |

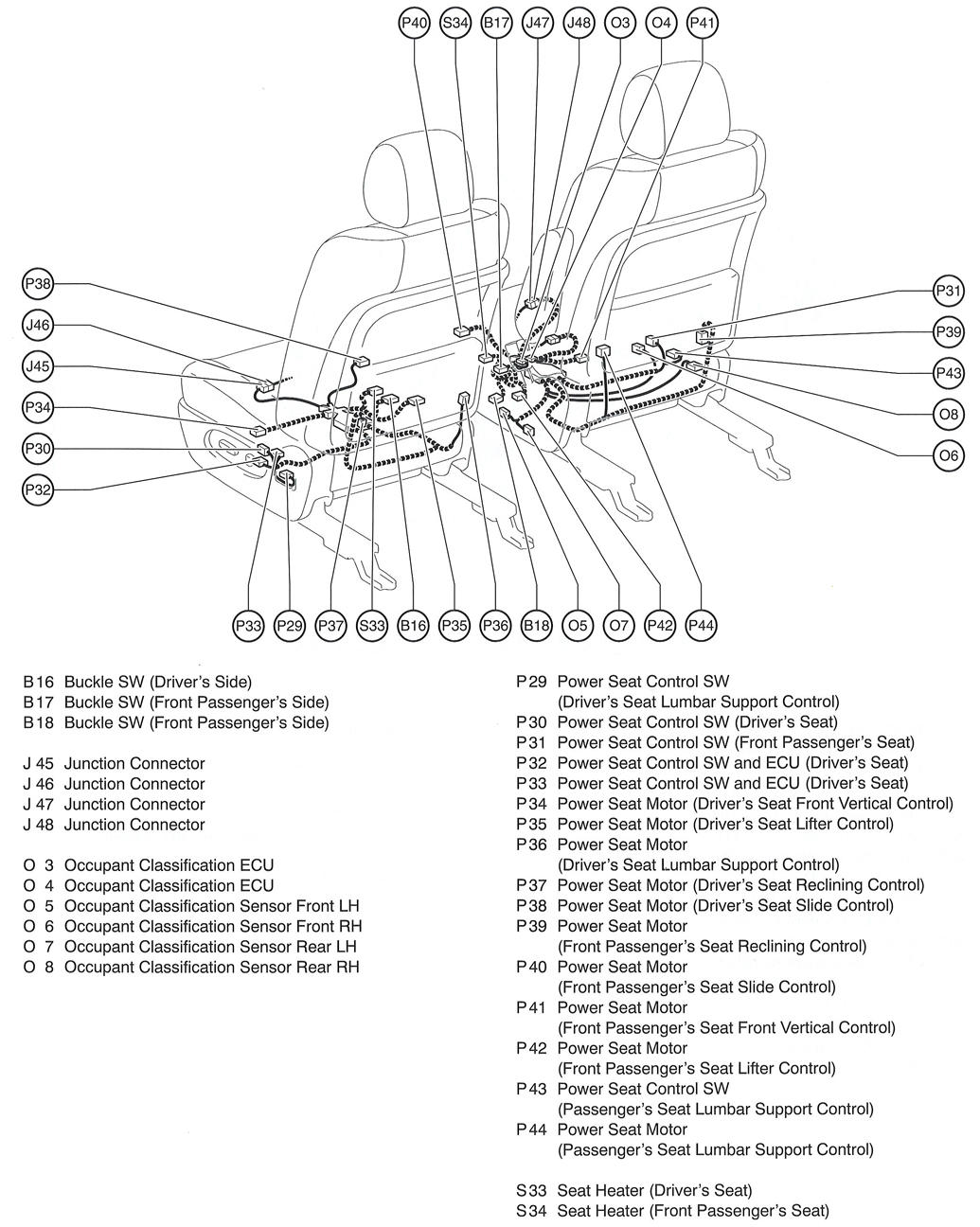

| Junction Connectors J45 & J46 | Driver's seat cushion. See Figure. |
| Junction Connectors J47 & J48 | Passenger's seat cushion. See Figure. |
| Junction Connectors J49, J50 & J51 | Right end of dash. See Figure. |
| Knee Airbag Squib | Left side of dash. See Figure. |
| Noise Filter (Ignition LH) | Top left side of engine. See Figure. |
| Noise Filter (Ignition RH) | Top right rear of engine. See Figure. |
| Pretensioner LH | Base of left "B" pillar. See Figure. |
| Pretensioner RH | Base of left "B" pillar. See Figure. |
| Seat Heater (Driver's Seat) | Driver's seat. See Figure. |
| Seat Heater (Front Passenger's Seat) | Front passenger's seat. See Figure. |
| Short Pin | Instrument panel J/B. See Figure. |
| Side Airbag Squib LH | Under driver's seat. See Figure. |
| Side Airbag Squib RH | Under front passenger's seat. See Figure. |
| Stereo Component Amplifier | Center rear of vehicle. See Figure. |
| Television Camera | Center rear of luggage compartment. See Figure. |
| Theft Deterrent Horn | Left side of engine compartment. See Figure. |
| Transponder Key Amplifier | Steering column. See Figure. |
| Voltage Inverter | Left rear of cargo area. See Figure. |
