Electrical Component Locator: Grounds
GROUNDS LOCATION
| Component | Location |
|---|---|
| A1 (3.5L) | Left rear corner of engine compartment. See Figure. |
| A1 (4.6L) | Left rear corner of engine compartment. See Figure. |
| A2 (3.5L) | Left rear corner of engine compartment. See Figure. |
| A2 (4.6L) | Left rear corner of engine compartment. See Figure. |
| A3 (3.5L) | Right rear corner of engine compartment. See Figure. |
| A3 (4.6L) | Right rear corner of engine compartment. See Figure. |
| A4 (3.5L) | Right rear of engine compartment. See Figure. |
| A4 (4.6L) | Right rear of engine compartment. See Figure. |
| A5 (4.6L) | Right front corner of engine compartment. See Figure. |
| B1 (3.5L) | Under right headlight assembly. See Figure. |
| B1 (4.6L) | Under right headlight assembly. See Figure. |
| B2 (3.5L) | Under left headlight assembly. See Figure. |
| B2 (4.6L) | Under left headlight assembly. See Figure. |
| C1 (3.5L) | Right front of engine compartment. See Figure. |
| C1 (4.6L) | Right front of engine compartment. See Figure. |
| C2 (3.5L) | Right rear corner of engine compartment. See Figure. |
| C2 (4.6L) | Right rear corner of engine compartment. See Figure. |
| E1 | Right side of luggage compartment. See Figure. |
| E1 (3.5L) | Left rear of engine compartment. See Figure. |
| E1 (4.6L) | Left rear of engine compartment. See Figure. |
| E2 | Right side of luggage compartment. See Figure. |
| E2 (3.5L) | Right rear of engine. See Figure. |
| E2 (4.6L) | Right rear of engine. See Figure. |
| E3 | Rear of engine compartment. See Figure. |
| E4 | Rear of engine compartment. See Figure. |
| H1 | Rear of engine compartment. See Figure. |
| I1 | Right front of engine. See Figure. |
| J1 | Right front of engine. See Figure. |

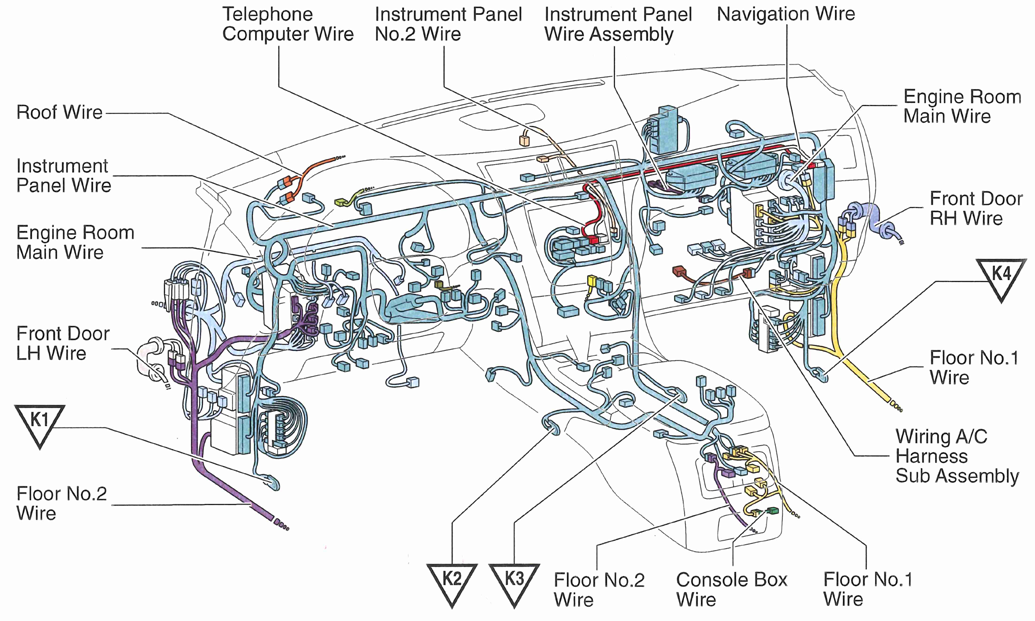

| K1 | Left kick panel. See Figure. |
| K2 | Under left side of center floor console. See Figure. |
| K3 | Under right side of center floor console. See Figure. |
| K4 | Right kick panel. See Figure. |
| U1 | Under front passenger's seat. See Figure. |
| U2 | Right front of luggage compartment. See Figure. |
| U3 | Right rear corner of luggage compartment. See Figure. |
| U4 | Right "C" pillar. See Figure. |
| V1 | Under driver's seat. See Figure. |
| V2 | Under left side of rear seat. See Figure. |
