Electrical Component Locator: Connectors
CONNECTORS LOCATION
| Component | Location |
|---|---|

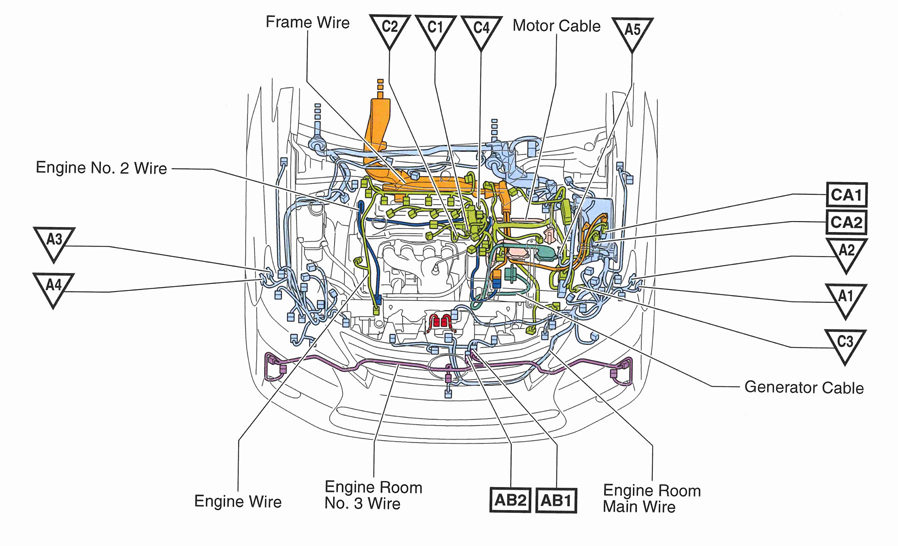

| AB1 (2 Pin) | Front of engine compartment. See Figure. |
| AB2 (Gray, 8 Pin) | Front of engine compartment. See Figure. |

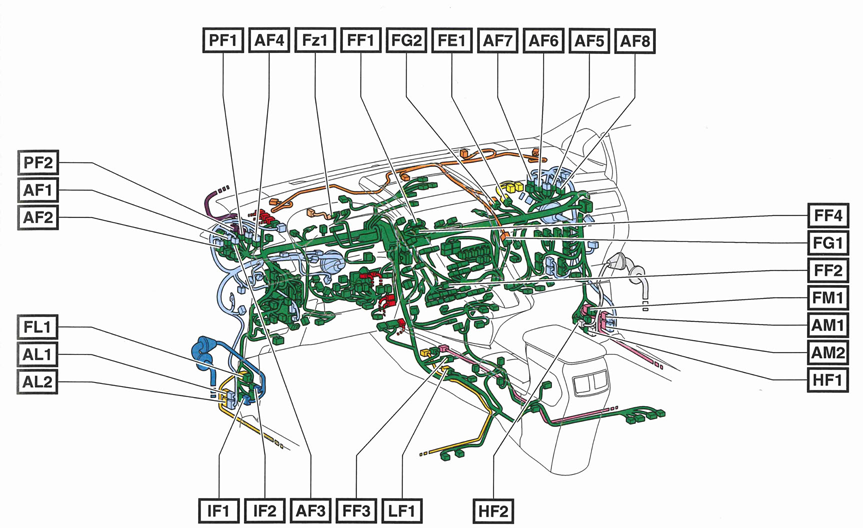

| AF1 (White, 26 Pin) | Left side of dash. See Figure. |
| AF2 (Blue, 22 Pin) | Left side of dash. See Figure. |
| AF3 (Black, 18 Pin) | Left side of dash. See Figure. |
| AF4 (Yellow, 2 Pin) | Left side of dash. See Figure. |
| AF5 (Black, 20 Pin) | Right side of dash. See Figure. |
| AF6 (Blue, 18 Pin) | Right side of dash. See Figure. |
| AF7 (White, 1 Pin) | Right side of dash. See Figure. |
| AF8 (Yellow, 2 Pin) | Right side of dash. See Figure. |
| AL1 (White, 20 Pin) | Left kick panel. See Figure. |
| AL2 (White, 10 Pin) | Left kick panel. See Figure. |
| AM1 (White, 20 Pin) | Right kick panel. See Figure. |
| AM2 (White, 10 Pin) | Left kick panel. See Figure. |
| CA1 (White, 22 Pin) | Left side of engine compartment. See Figure. |
| CA2 (White, 12 Pin) | Left side of engine compartment. See Figure. |
| FE1 (Yellow, 4 Pin) | Right side of dash. See Figure. |
| FF1 (White, 2 Pin) | Center side of dash. See Figure. |
| FF2 (Blue, 6 Pin) | Center side of dash. See Figure. |
| FF3 (Black, 8 Pin) | Center console. See Figure. |
| FF4 (White, 5 Pin) | Right side of dash. See Figure. |
| FG1 (White, 18 Pin) | Center side of dash. |
| FG2 (White, 8 Pin) | Right side of dash. See Figure. |
| FL1 (White, 76 Pin) | Left kick panel. See Figure. |
| FM1 (White, 76 Pin) | Right kick panel. See Figure. |
| Fz1 (White, 5 Pin) | Left side of dash. See Figure. |
| HF1 (Black, 26 Pin) | Right kick panel. See Figure. |
| HF2 (White, 12 Pin) | Right kick panel. See Figure. |

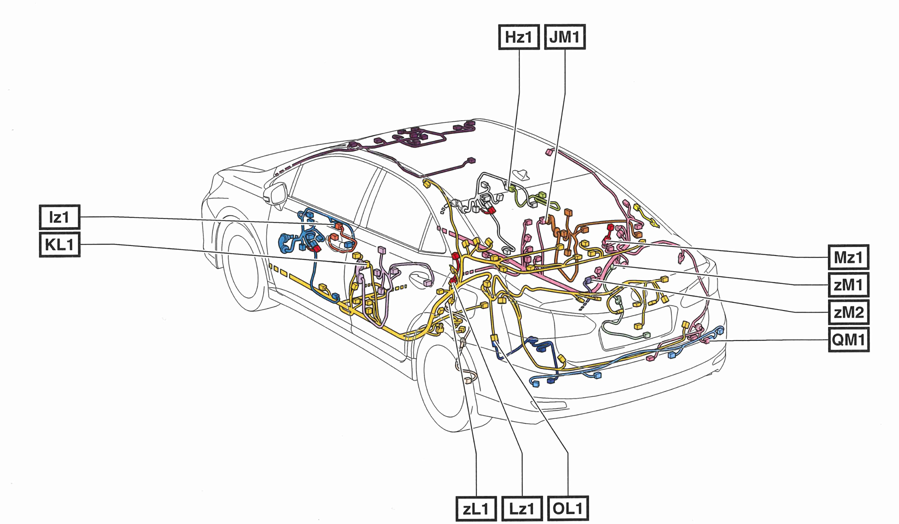

| Hz1 (Blue, 10 Pin) | Right front door. See Figure. |
| IF1 (Black, 26 Pin) | Left kick panel. See Figure. |
| IF2 (White, 12 Pin) | Left kick panel. See Figure. |
| Iz1 (Blue, 10 Pin) | Left front door. See Figure. |
| JM1 (White, 21 Pin) | Right rear door. See Figure. |
| KL1 (White, 21 Pin) | Left rear door. See Figure. |
| LF1 (Black, 2 Pin) | Center console. See Figure. |

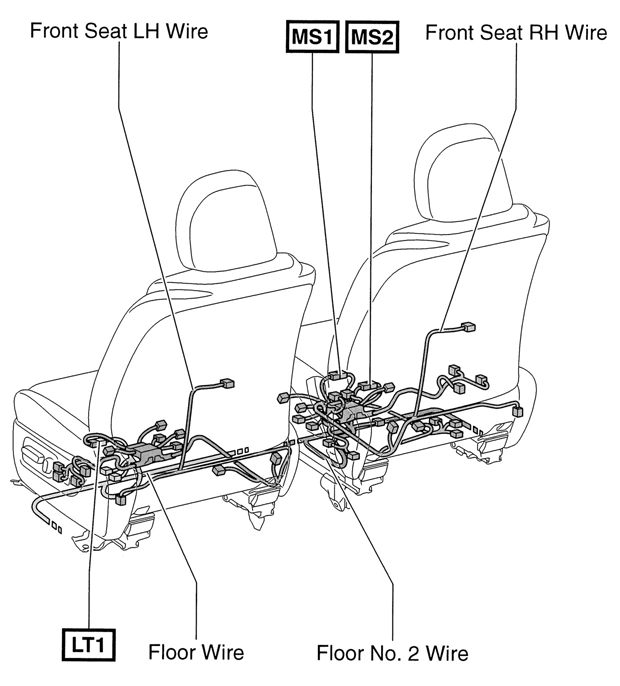

| LT1 (White, 17 Pin) | Left front seat. See Figure. |
| Lz1 (Yellow, 2 Pin) | Left "C" pillar. See Figure. |
| MS1 (White, 17 Pin) | Right front seat. See Figure. |
| MS2 (Gray, 8 Pin) | Right front seat. See Figure. |
| Mz1 (Yellow, 2 Pin) | Right rear. See Figure. |
| OL1 (White, 10 Pin) | Left quarter panel. See Figure. |
| PF1 (Gray, 25 Pin) | Left side of dash. See Figure. |
| PF2 (Black, 18 Pin) | Left side of dash. See Figure. |
| QM1 (Black, 5 Pin) | Behind right rear bumper. See Figure. |
| ZL1 (Black, 2 Pin) | Left "C" pillar. See Figure. |
| ZM1 (Black, 2 Pin) | Right rear. See Figure. |
| ZM2 (White, 20 Pin) | Right rear. See Figure. |
