Electrical Component Locator: Miscellaneous

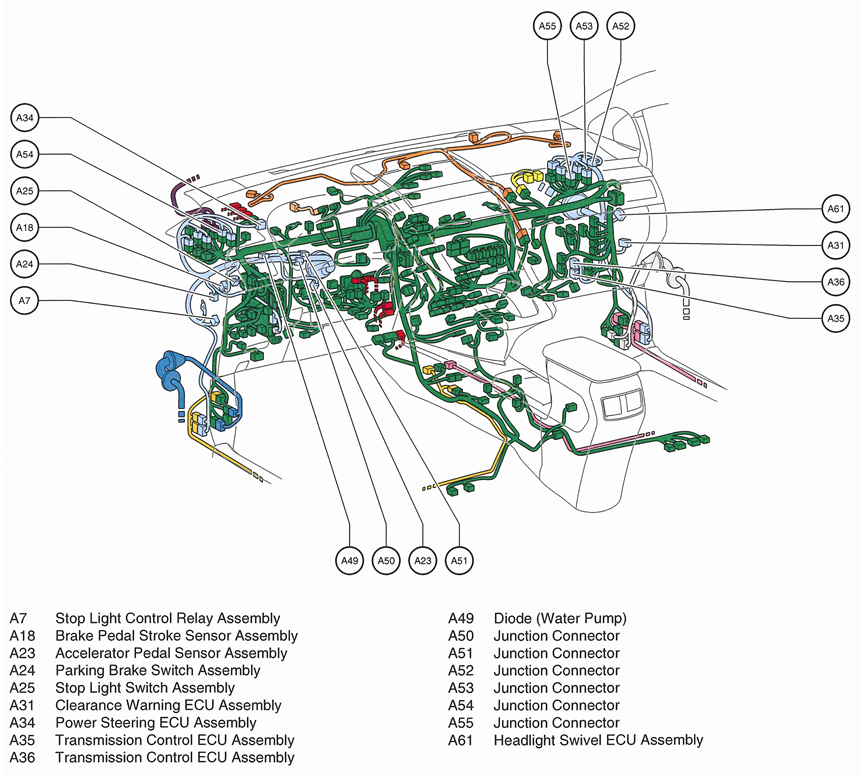

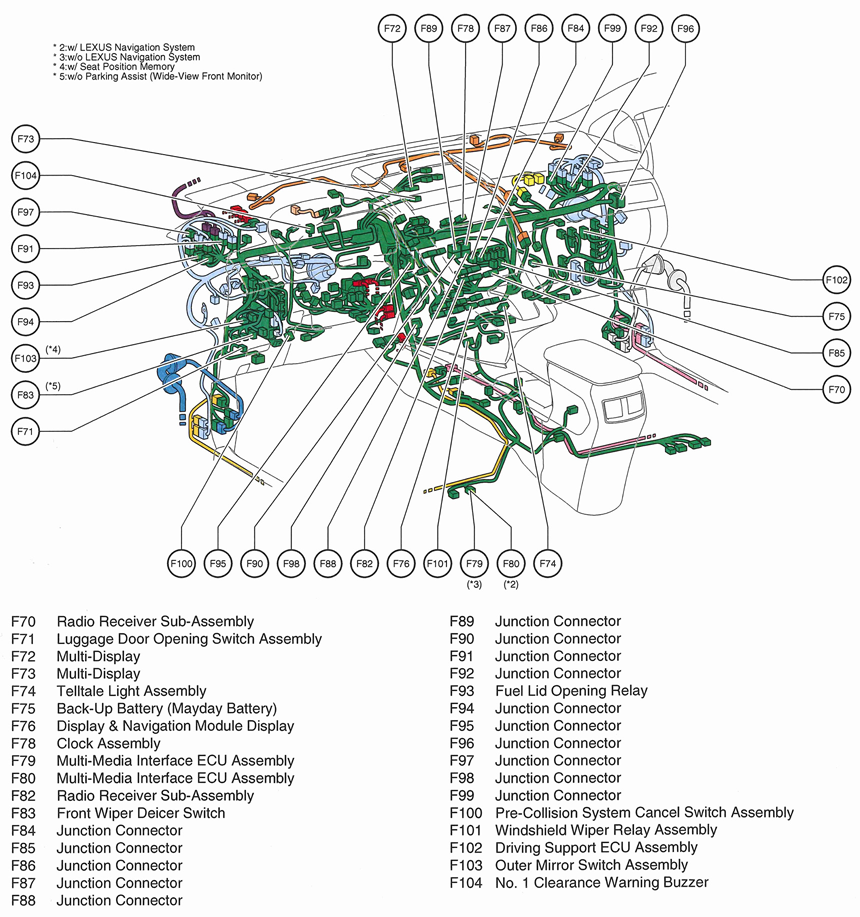

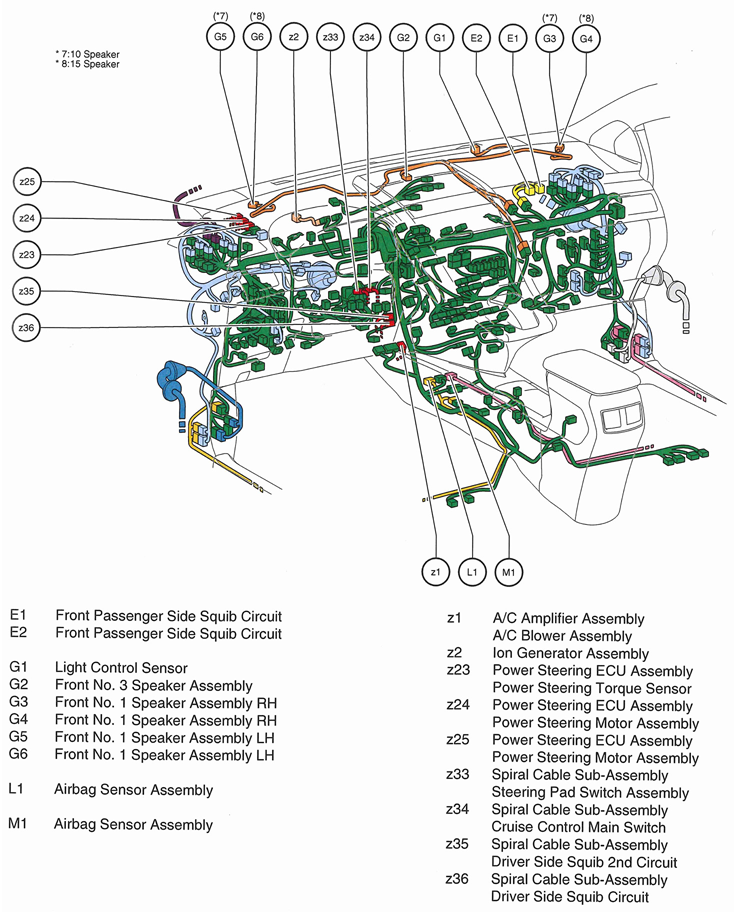

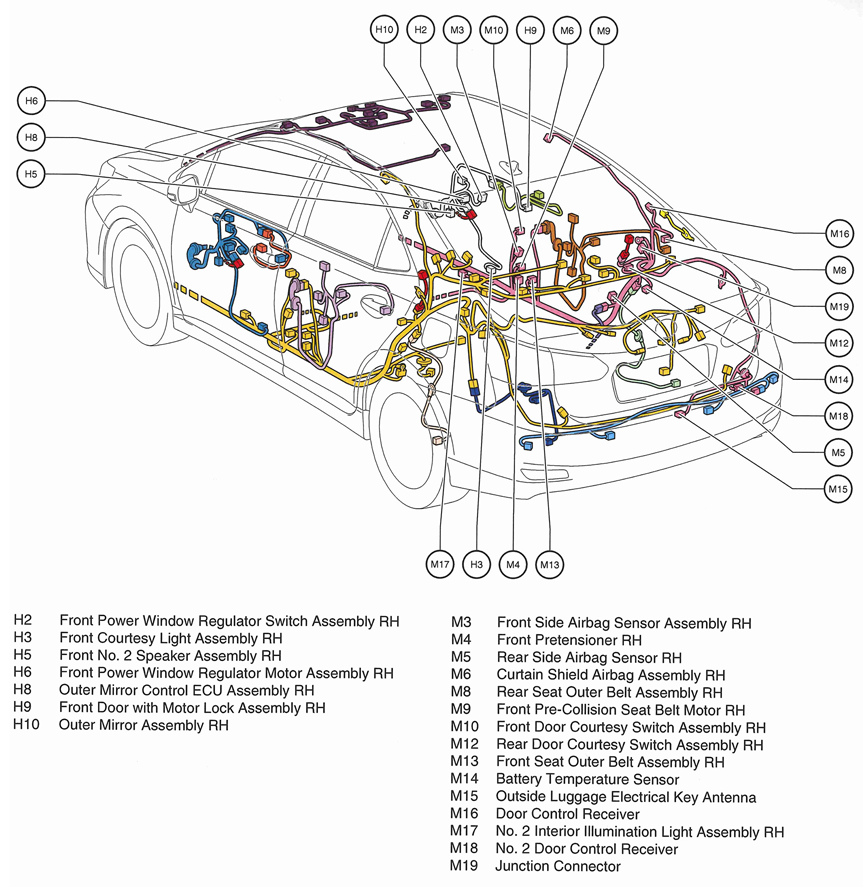

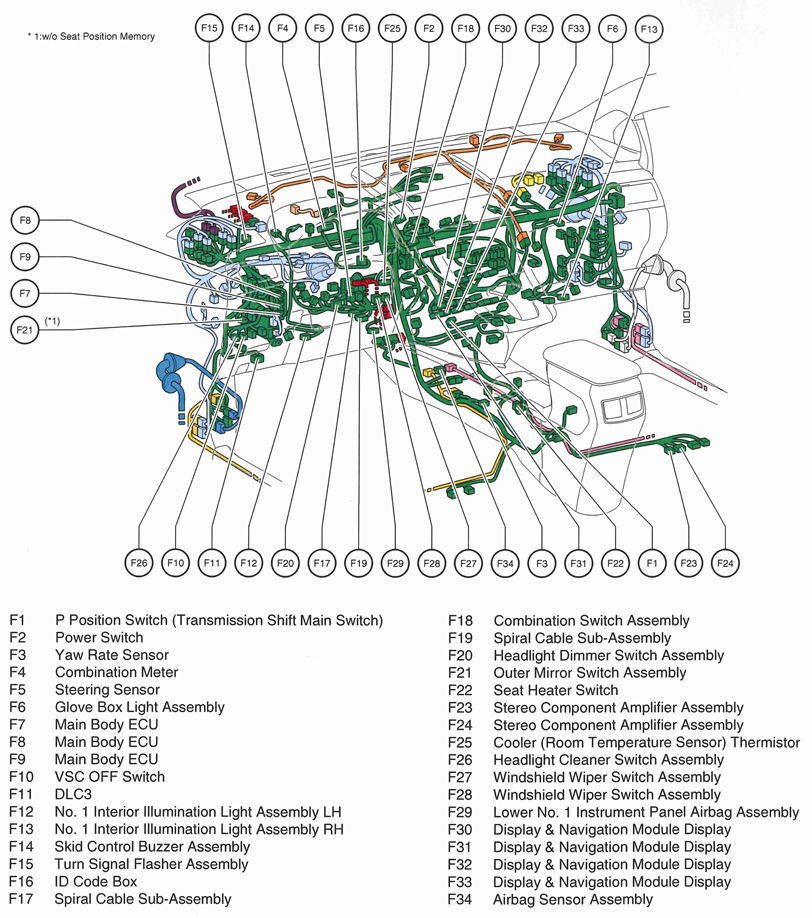

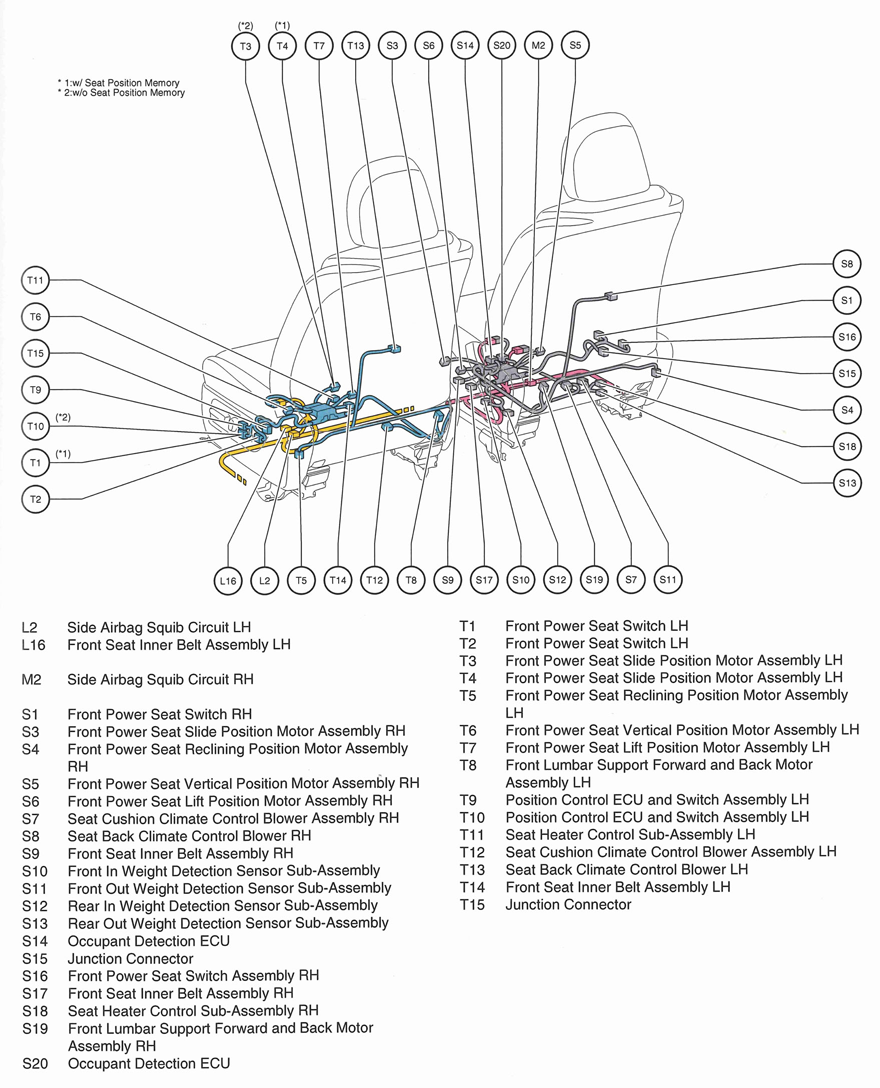

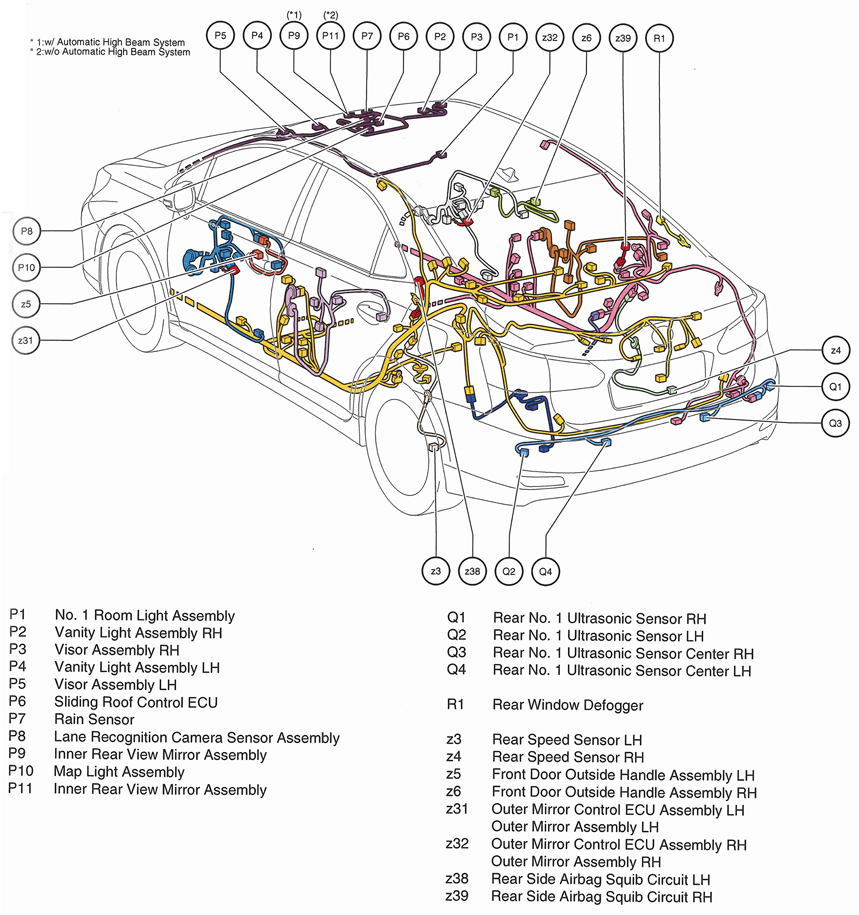

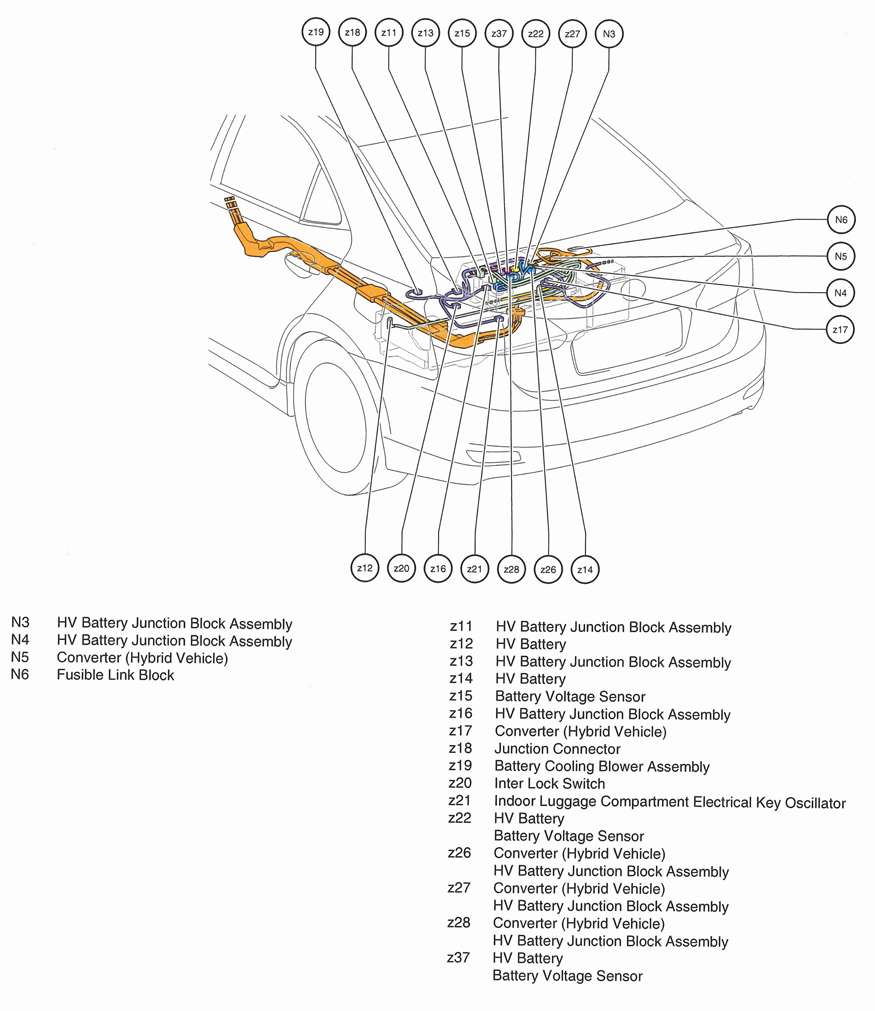

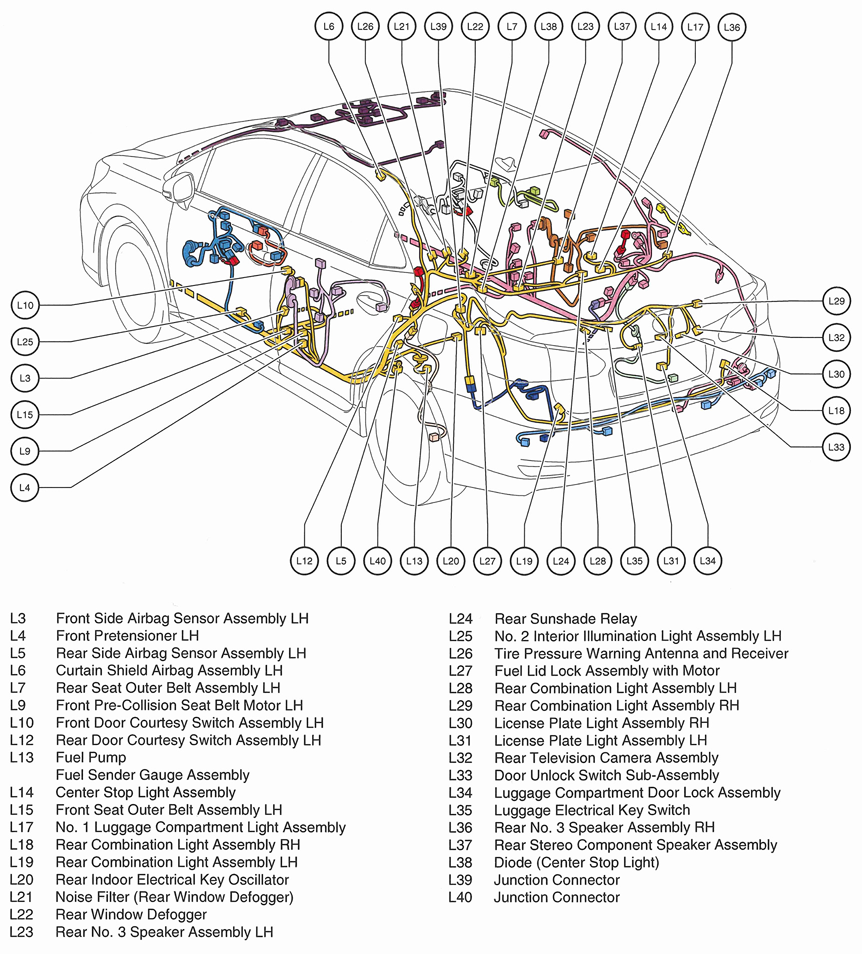

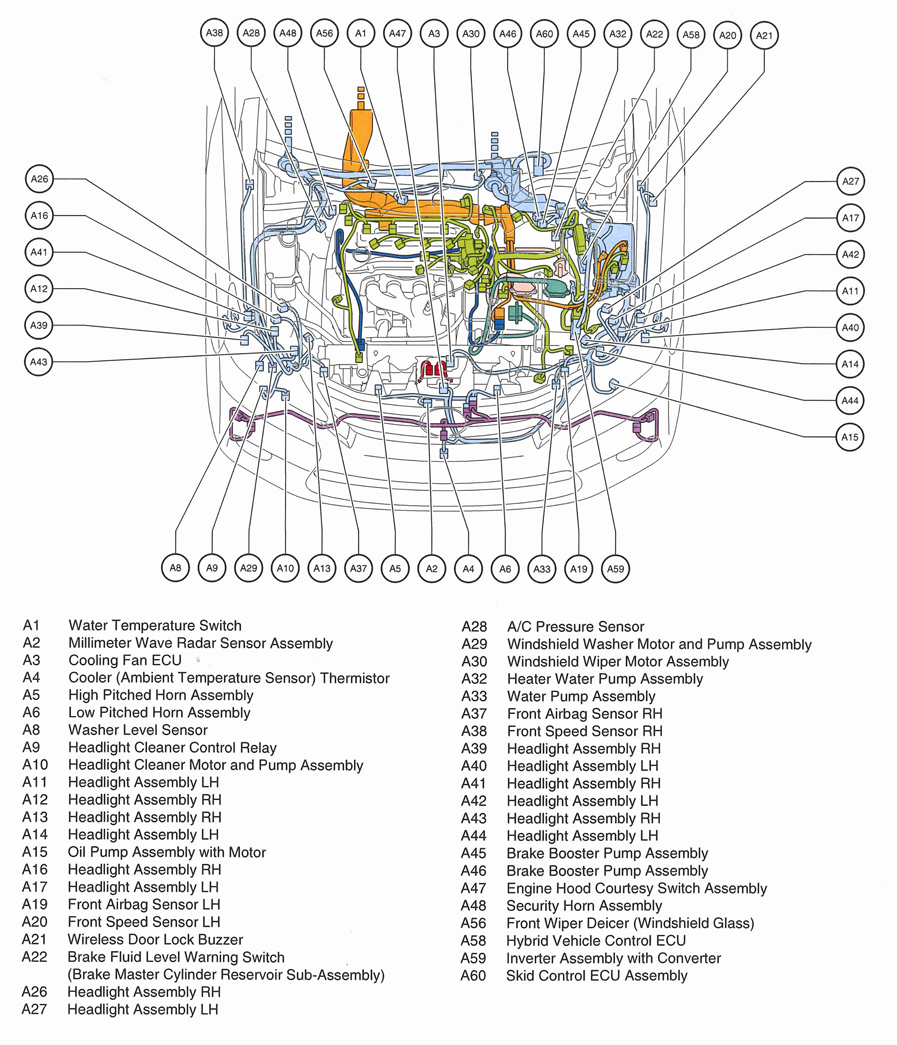

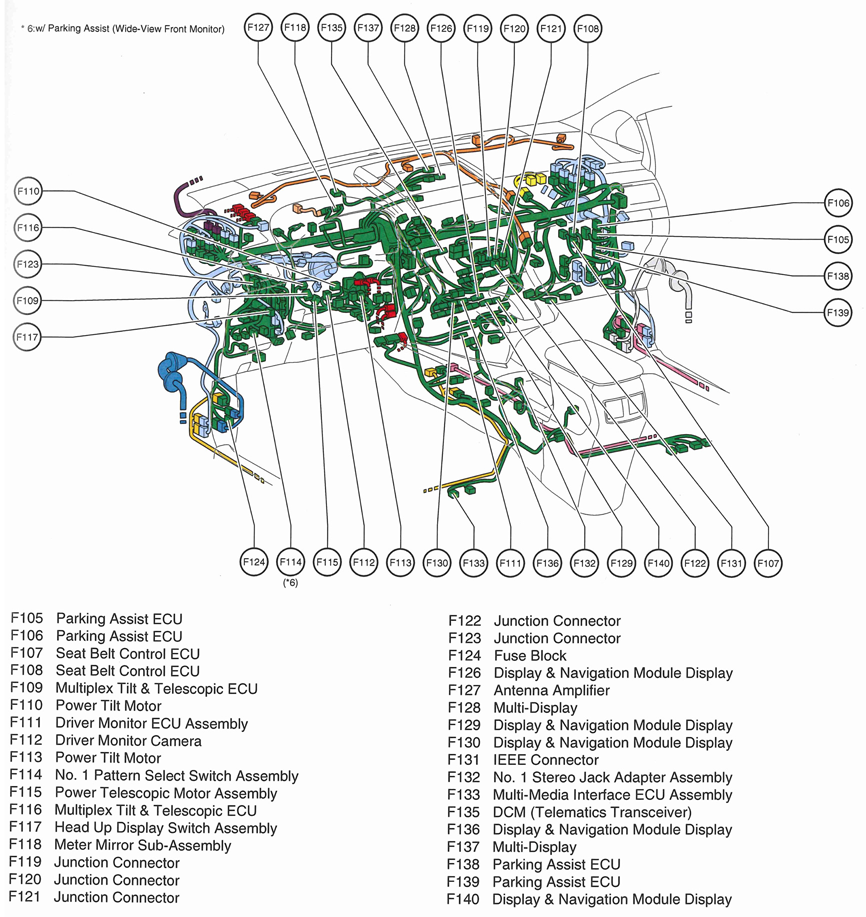

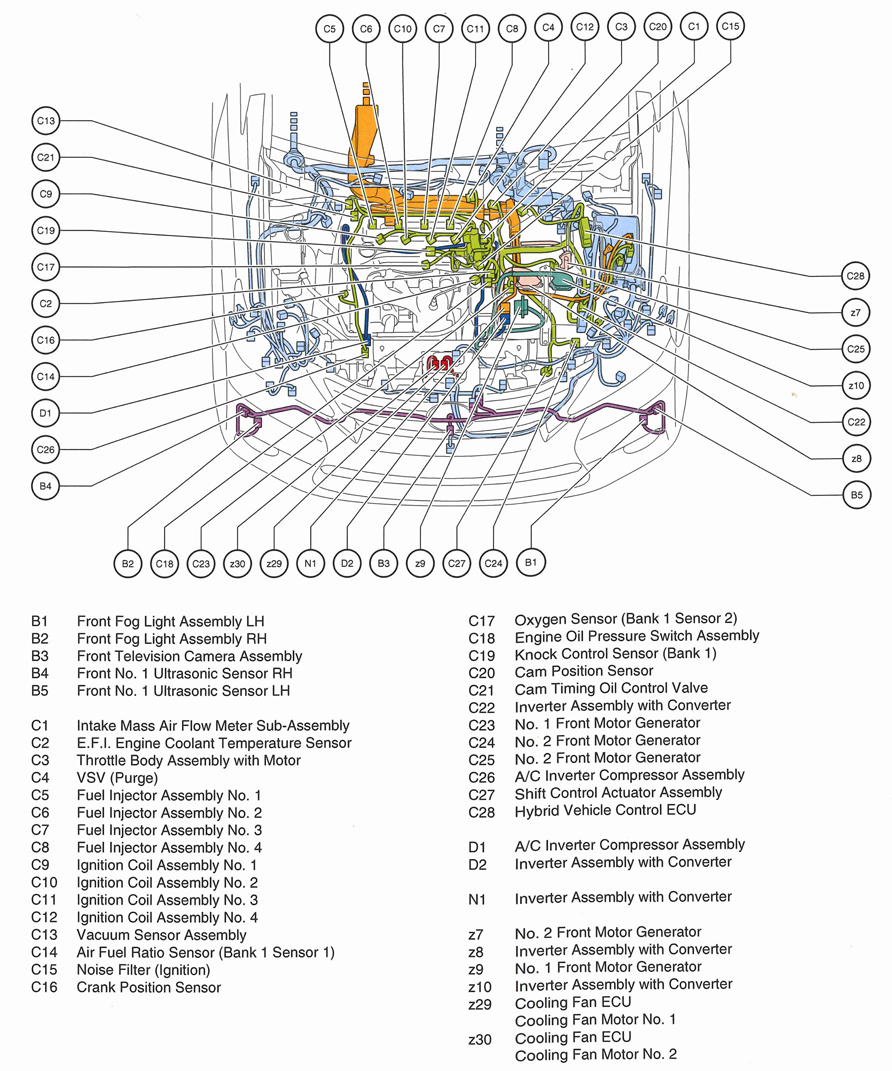

MISCELLANEOUS LOCATION
| Component | Location |
|---|---|
| A/C Amplifier Assembly | Center of dash. See Figure. |
| A/C Inverter Compressor Assembly | Right front of engine compartment. See Figure. |
| Back-Up Battery (Mayday Battery) | Center of dash. See Figure. |
| Converter (Hybrid Vehicle) | Left rear of luggage compartment. See Figure. |
| Curtain Shield Airbag Assembly LH | Left roof rail. See Figure. |
| Curtain Shield Airbag Assembly RH | Right roof rail. See Figure. |
| Data Link Connector 3 | Behind lower left side of dash. See Figure. |
| DCM (Telematics Transceiver) | Center of dash. See Figure. |
| Diode (Center Stop Light) | Left quarter panel. See Figure. |
| Diode (Water Pump) | Left side of dash. See Figure. |
| Display & Navigation Module Display | Center of Dash. See Figure. |
| Driver Monitor Camera | Left side of dash. See Figure. |
| Driver Side Squib Circuit | Center of dash. See Figure. |
| Driver Side Squib 2nd Circuit | Center of dash. See Figure. |
| Front Indoor Electrical Key Oscillator | Center Console. See Figure. |
| Front Passenger Side Squib Circuit | Right side of dash. See Figure. |
| Front Pretensioner LH | Base of left "B" pillar. See Figure. |
| Front Pretensioner RH | Base of right "B" pillar. See Figure. |
| Front Television Camera Assembly | Behind front bumper. See Figure. |
| High Pitched Horn Assembly | Right front of radiator. See Figure. |
| HV Battery | Left front of luggage compartment. See Figure. |
| ID Code Box | Left side of dash. See Figure. |
| IEEE Connector | Right side of dash. See Figure. |
| Ignition Coil Assembly No. 1 | Top of engine. See Figure. |
| Ignition Coil Assembly No. 2 | Top of engine. See Figure. |
| Ignition Coil Assembly No. 3 | Top of engine. See Figure. |
| Ignition Coil Assembly No. 4 | Top of engine. See Figure. |
| Indoor Luggage Compartment Electrical Key Oscillator | Left front of luggage compartment. See Figure. |
| Intake Mass Air Flow Meter Sub-Assembly | Rear of engine compartment. See Figure. |
| Inverter Assembly With Converter | Left front of engine compartment. See Figure. |
| Ion Generator Assembly | Left side of dash. See Figure. |
| Junction Connector (A50, A51 & A54) | Left side of dash. See Figure. |
| Junction Connector (A52, A53 & A55) | Right side of dash. See Figure. |
| Junction Connector (CAN) | Center of Dash. See Figure. |
| Junction Connector (F84, F85, F86, F87, F88, F89, F90, F95 & F98) | Center of dash. See Figure. |
| Junction Connector (F91, F94 & F97) | Left side of dash. See Figure. |
| Junction Connector (F92, F96 & F99) | Right side of dash. See Figure. |
| Junction Connector (F119, F120, F121 & F122) | Center of dash. See Figure. |
| Junction Connector (F123) | Left side of dash. See Figure. |
| Junction Connector (L39 & L40) | Left quarter panel. See Figure. |
| Junction Connector (S15) | Inside front passenger seat back. See Figure. |
| Junction Connector (T15) | Left side of driver seat. See Figure. |
| Junction Connector (Z18) | Left front of luggage compartment. See Figure. |
| Lower No. 1 Instrument Panel Airbag Assembly | Center of Dash. See Figure. |
| Lower No. 2 Instrument Panel Airbag Assembly | Right side of dash. See Figure. |
| Low Pitched Horn Assembly | Left front of radiator. See Figure. |
| Noise Filter (Ignition) | Left rear of engine. See Figure. |
| Noise Filter (Rear Window Defogger) | Left "C" pillar. See Figure. |
| Option Connector (Remote Start) | Right kick panel. See Figure. |
| Rear Indoor Electrical Key Oscillator | Left quarter panel. See Figure. |
| Rear Side Airbag Squib Circuit LH | Left "B" pillar. See Figure. |
| Rear Side Airbag Squib Circuit RH | Right "B" pillar. See Figure. |
| Security Horn Assembly | Right rear of engine compartment. See Figure. |
| Side Airbag Squib Circuit LH | Left side of driver seat. See Figure. |
| Side Airbag Squib Circuit RH | Right side of front passenger seat. See Figure. |
| Spiral Cable Sub-Assembly | Steering column. See Figure. |
| Stereo Component Amplifier Assembly | Below right front seat. See Figure. |
| Television Camera Assembly (Rear) | Rear deck lid. See Figure. |
| Tire Pressure Warning Antenna & Receiver | Left rear quarter panel. See Figure. |
| Turn Signal Flasher Assembly | Left side of dash. See Figure. |
