Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION

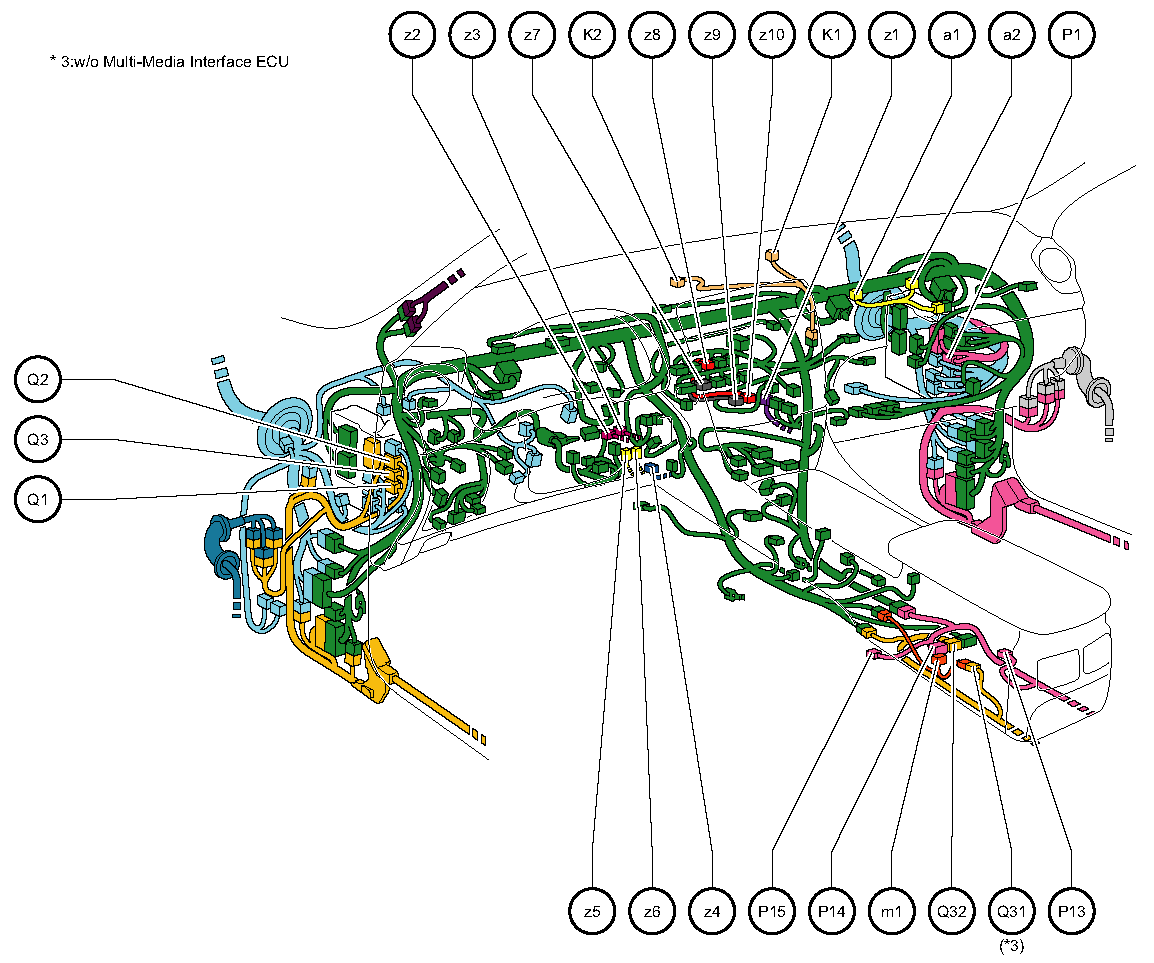

| Component | Location |
|---|---|
| A/C Amplifier | Center of dash. See Figure. |
| Airbag Squib (Driver's Side) (Z5) | Left side of dash. See Figure. |
| Airbag Squib (Driver's Side 2nd Step) (Z6) | Left side of dash. See Figure. |
| Airbag Squib (Front Passenger's Side Airbag) (A1) | Right side of dash. See Figure. |
| Data Link Connector (DLC) No. 3 (J21) | Left side of dash. See Figure. |
| Diode (Luggage Compartment Lamp) (Q16) | Left side of trunk. See Figure. |
| Diode (Tension Reducer LH) (U16) | Under driver's seat. See Figure. |
| Diode (Tension Reducer RH) (T19) | Front passenger's seat. See Figure. |
| Door Control Receiver | Center of trunk. See Figure. |
| Electrical Key Antenna (Front Door Handle LH) (O1) | Driver's door. See Figure. |
| Electrical Key Antenna (Front Door Handle RH) (N1) | Front passenger's door. See Figure. |
| Electrical Key Oscillator (Console) (P15) | Under center console. See Figure. |
| Electrical Key Oscillator (Front Door LH) (O2) | Front passenger's door. See Figure. |
| Electrical Key Oscillator (Front Door RH) (N2) | Driver's door. See Figure. |
| Electrical Key Oscillator (Inside Luggage Room) (Q25) | Left side of trunk. See Figure. |
| Electrical Key Oscillator (Rear Indoor) (Q24) | Left rear seat. See Figure. |
| Front Seat Inner Belt (RH) (T3) | Under front passenger's seat. See Figure. |
| Fuel Pump Resistor (3.5L Shown, 2.5L Similar) (A40) | Right side of engine compartment. See Figure. |
| Generator (2.5L) (E7) | Front of engine. See Figure. |
| Generator (3.5L) (E7) | Front of engine. See Figure. |
| Horn (High) (3.5L Shown, 2.5L Similar) (B10) | Front of radiator. See Figure. |
| Horn (Low) (3.5L Shown, 2.5L Similar) (B6) | Front of radiator. See Figure. |
| ID Code Box | Center of dash. See Figure. |
| Ignition Coil No. 1 (2.5L) (E22) | Top of engine. See Figure. |
| Ignition Coil No. 1 (3.5L) (E22) | Top of engine. See Figure. |
| Ignition Coil No. 2 (2.5L) (E32) | Top of engine. See Figure. |
| Ignition Coil No. 2 (3.5L) (E32) | Top of engine. See Figure. |
| Ignition Coil No. 3 (2.5L) (E23) | Top of engine. See Figure. |
| Ignition Coil No. 3 (3.5L) (E23) | Top of engine. See Figure. |
| Ignition Coil No. 4 (2.5L) (Z1) | Top of engine. See Figure. |
| Ignition Coil No. 4 (3.5L) (E33) | Top of engine. See Figure. |
| Ignition Coil No. 5 (2.5L) (E24) | Top of engine. See Figure. |
| Ignition Coil No. 5 (3.5L) (E24) | Top of engine. See Figure. |
| Ignition Coil No. 6 (2.5L) (Z2) | Top of engine. See Figure. |
| Ignition Coil No. 6 (3.5L) (E36) | Top of engine. See Figure. |
| Injector Driver (3.5L) (E26) | Right front of engine. See Figure. |
| Junction Connector A7 (3.5L Shown, 2.5L Similar) | Left side of engine compartment. See Figure. |
| Junction Connector A8 (3.5L Shown, 2.5L Similar) | Left side of engine compartment. See Figure. |
| Junction Connector A9 (3.5L Shown, 2.5L Similar) | Left side of engine compartment. See Figure. |
| Junction Connector A10 (3.5L Shown, 2.5L Similar) | Left rear of engine connector. See Figure. |
| Junction Connector A15 (3.5L Shown, 2.5L Similar) | Left rear corner of engine compartment. See Figure. |
| Junction Connector A20 | Left end of dash. See Figure. |
| Junction Connector A29 | Left kick panel. See Figure. |
| Junction Connector A33 | Right kick panel. See Figure. |
| Junction Connector E1 (2.5L) | Left side of engine compartment. See Figure. |
| Junction Connector E1 (3.5L) | Left side of engine compartment. See Figure. |
| Junction Connector E2 | Left side of engine compartment. See Figure. |
| Junction Connector E49 | Left side of engine compartment. See Figure. |
| Junction Connector J1 & J10 | Left kick panel. See Figure. |
| Junction Connector J2 | Right kick panel. See Figure. |
| Junction Connector J27 | Left side of dash. See Figure. |
| Junction Connector J70 | Right side of dash. See Figure. |
| Junction Connector J71 | Right side of dash. See Figure. |
| Junction Connector J80 | Right side of dash. See Figure. |
| Junction Connector L11 | Front passenger's door. See Figure. |
| Junction Connector M14 | Driver's door. See Figure. |
| Junction Connector P24 | Right side of trunk. See Figure. |
| Junction Connector Q7 | Under passenger's seat. See Figure. |
| Junction Connector T11 | Front passenger's seat. See Figure. |
| Junction Connector T14 | Under front passenger's seat. See Figure. |
| Junction Connector U1 | Under driver's seat. See Figure. |
| Junction Connector U11 | Under driver's seat. See Figure. |
| Lower No. 1 Instrument Panel Airbag Assembly (J20) | Left side of dash. See Figure. |
| Navigation Antenna | Left side of roof. See Figure. |
| Noise Filter (Defogger) (Q26) | Left side of luggage compartment. See Figure. |
| Noise Filter (Ghost Buster) (3.5L Shown, 2.5L Similar) (A57) | Right front of engine. See Figure. |
| Noise Filter (Ignition No. 1) (2.5L) (E20) | Right side of engine. See Figure. |
| Noise Filter (Ignition No. 1) (3.5L) (E20) | Right side of engine. See Figure. |
| Noise Filter (Ignition No. 2) (2.5L) (E36) | Left side of engine. See Figure. |
| Noise Filter (Ignition No. 2) (3.5L) (E36) | Left side of engine. See Figure. |
| Noise Filter (Luggage Room Lamp) (Q27) | Left rear wheelwell. See Figure. |
| Noise Filter (Stop Lamp) (Q18) | Left rear wheelwell. See Figure. |
| No. 2 Door Control Receiver | Right rear of vehicle. See Figure. |
| Outside Luggage Electrical Key Antenna (P32) | Right side of luggage compartment. See Figure. |
| Pretensioner (Front LH) (Q12) | Left "B" pillar. See Figure. |
| Pretensioner (Front RH) (P44) | Right "B" pillar. See Figure. |
| Satellite Radio/Telephone Antenna | Right side of roof. See Figure. |
| Security Horn (3.5L Shown, 2.5L Similar) (A37) | Right rear of engine compartment. See Figure. |
| Spiral Cable (J24) | Under steering wheel. See Figure. |
| Stereo Component Amplifier | Right side of trunk. See Figure. |
| Tire Pressure Warning Antenna (Rear LH) | Left rear wheelwell. |
