Electrical Component Locator: Connectors
CONNECTORS LOCATION
| Component | Location |
|---|---|

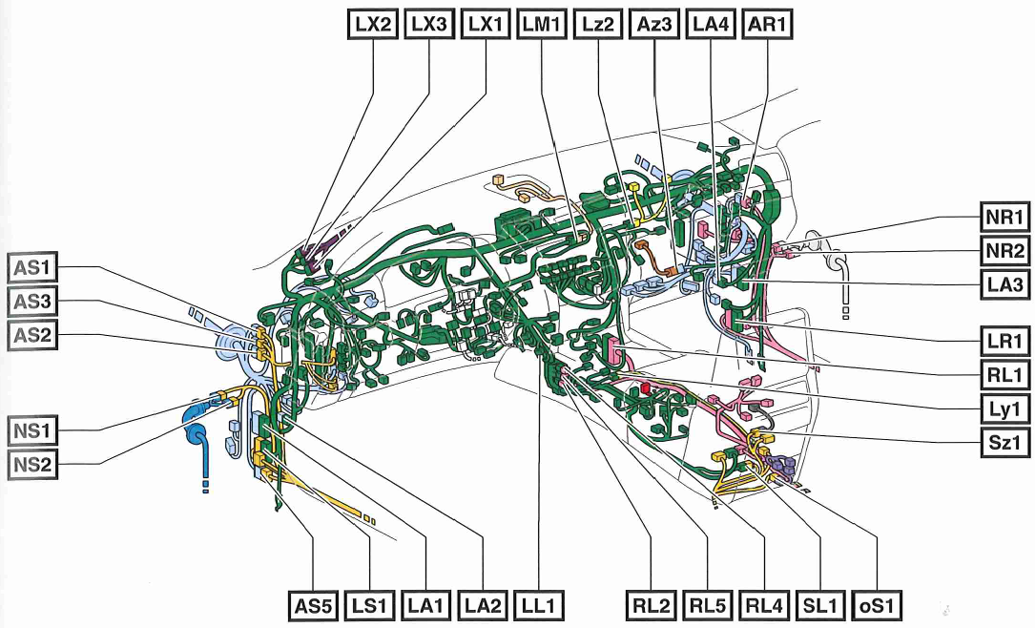

| AD1 (Black, 10 Pin) | Under left headlight assembly. See Figure. |
| Ag1 (Black, 1 Pin) | Rear of engine compartment. See Figure. |
| Ag2 (White, 1 Pin) | Rear of engine compartment. See Figure. |
| AR1 (White, 22 Pin) | Right end of dash. See Figure. |
| AS1 (White, 22 Pin) | Left end of dash. See Figure. |
| AS2 (White, 18 Pin) | Left end of dash. See Figure. |
| AS3 (White, 4 Pin) | Left end of dash. See Figure. |
| AS5 (White, 22 Pin) | Left kick panel. See Figure. |
| Az1 (Black, 10 Pin) | Left front of engine compartment. See Figure. |
| Az2 (Gray, 3 Pin) | Left front of engine compartment. See Figure. |
| Az3 (White, 3 Pin) | Right side of dash. See Figure. |
| BA1 (White, 18 Pin) | Right front of engine compartment. See Figure. |
| BA2 (Gray, 25 Pin) | Right front of engine compartment. See Figure. |
| CO1 (White, 10 Pin) | Right rear door. See Figure. |
| DO2 (White, 10 Pin) | Left rear door. See Figure. |
| EA1 (White, 25 Pin) | Left front of engine compartment. See Figure. |
| EA2 (White, 22 Pin) | Right front of engine compartment. See Figure. |
| EA3 (White, 18 Pin) | Right front of engine compartment. See Figure. |
| EA4 (White, 4 Pin) | Right front of engine compartment. See Figure. |
| EH1 (Gray, 13 Pin) | Rear of engine compartment. See Figure. |
| Ez1 (Black, 2 Pin) | Front passenger's seat back. See Figure. |
| Ez1 (Gray, 8 Pin) | Right rear of engine compartment. See Figure. |
| Ez2 (Black, 2 Pin) | Driver's seat back. See Figure. |
| Ez2 (Gray, 8 Pin) | Left rear of engine compartment. See Figure. |

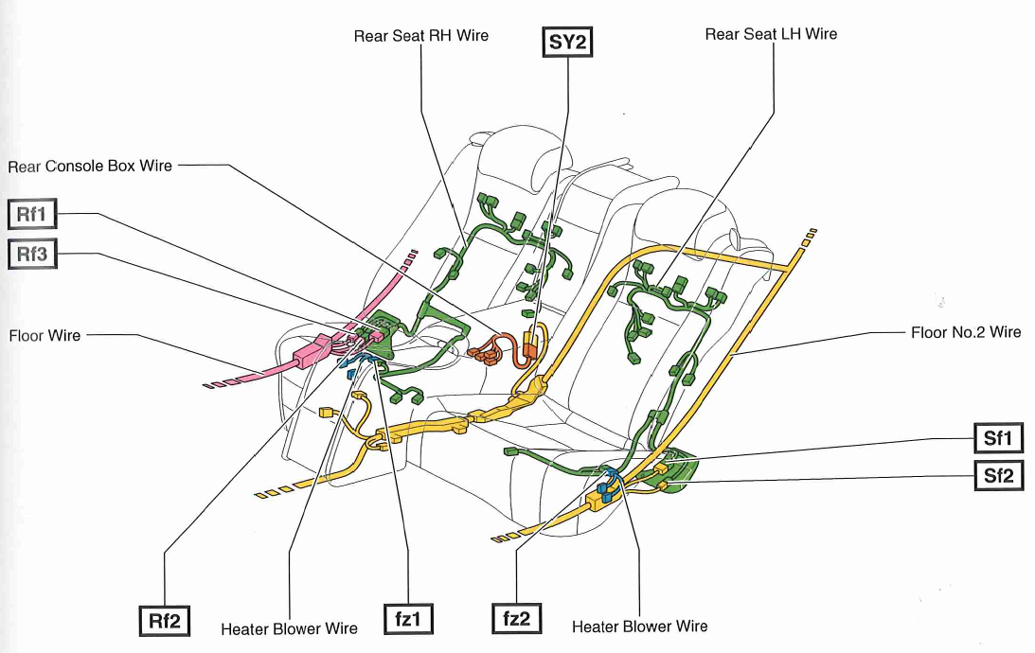

| Fz1 (4-Seater) (White, 8 Pin) | Under right rear seat. See Figure. |
| Fz1 (5-Seater Power) (White, 8 Pin) | Under right rear seat. See Figure. |
| Fz2 (4-Seater) (White, 8 Pin) | Under left rear seat. See Figure. |
| Fz2 (5-Seater Power) (White, 8 Pin) | Under left rear seat. See Figure. |
| HS1 (White, 4 Pin) | Left rear luggage compartment. See Figure. |
| HS2 (White, 3 Pin) | Left rear luggage compartment. See Figure. |
| Jk1 (Orange, 2 Pin) | Right front of engine compartment. See Figure. |
| LA1 (White, 60 Pin) | Left kick panel. See Figure. |
| LA2 (Yellow, 4 Pin) | Left kick panel. See Figure. |
| LA3 (White, 60 Pin) | Right kick panel. See Figure. |
| LA4 (Yellow, 4 Pin) | Right kick panel. See Figure. |
| LL1 (White, 5 Pin) | Front of center console. See Figure. |
| LM1 (White, 7 Pin) | Center of dash. See Figure. |
| LR1 (White, 60 Pin) | Right kick panel. See Figure. |
| LS1 (White, 60 Pin) | Left kick panel. See Figure. |
| LX1 (White, 25 Pin) | Base of left "A" pillar. See Figure. |
| LX2 (White, 18 Pin) | Base of left "A" pillar. See Figure. |
| LX3 (Blue, 1 Pin) | Left side of dash. See Figure. |
| Ly1 (Brown, 4 Pin) | Under center console. See Figure. |
| Lz2 (Yellow, 4 Pin) | Right side of dash. See Figure. |
| MS1 (White, 6 Pin) | Left rear wheelwell. See Figure. |
| Na1 (White, 10 Pin) | Front passenger's door. See Figure. |
| Nb2 (White, 10 Pin) | Driver's door. See Figure. |
| Ng1 (White, 2 Pin) | Right rear of vehicle. See Figure. |
| Nh1 (White, 2 Pin) | Left rear of vehicle. See Figure. |
| NR1 (White, 10 Pin) | Right kick panel. See Figure. |
| NR2 (White, 18 Pin) | Right kick panel. See Figure. |
| NS1 (White, 10 Pin) | Left kick panel. See Figure. |
| NS1 (White, 18 Pin) | Left rear of vehicle. See Figure. |
| NS2 (Gray, 1 Pin) | Left rear of vehicle. See Figure. |
| NS2 (White, 18 Pin) | Left kick panel. See Figure. |
| Nz1 (White, 8 Pin) | Left rear of vehicle chassis. See Figure. |

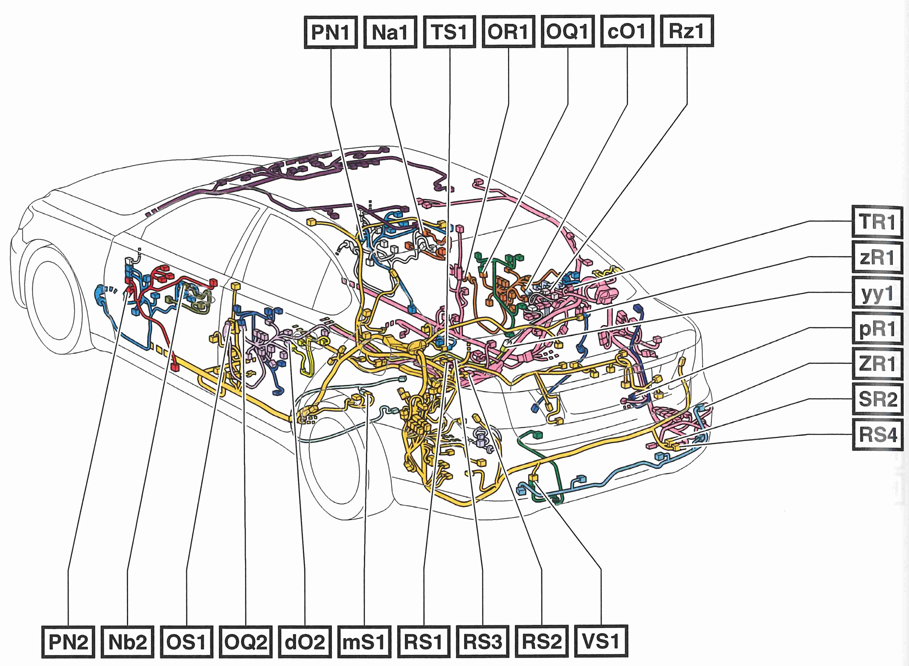

| OQ1 (White, 25 Pin) | Right rear door. See Figure. |
| OQ2 (White, 25 Pin) | Left rear door. See Figure. |
| OR1 (White, 21 Pin) | Right "B" pillar. See Figure. |
| OS1 (White, 12 Pin) | Rear of center console. See Figure. |
| OS1 (White, 21 Pin) | Left "B" pillar. See Figure. |
| PN1 (White, 8 Pin) | Front passenger's door. See Figure. |
| PN2 (White, 8 Pin) | Driver's door. See Figure. |
| PR1 (White, 22 Pin) | Right rear of luggage compartment. See Figure. |

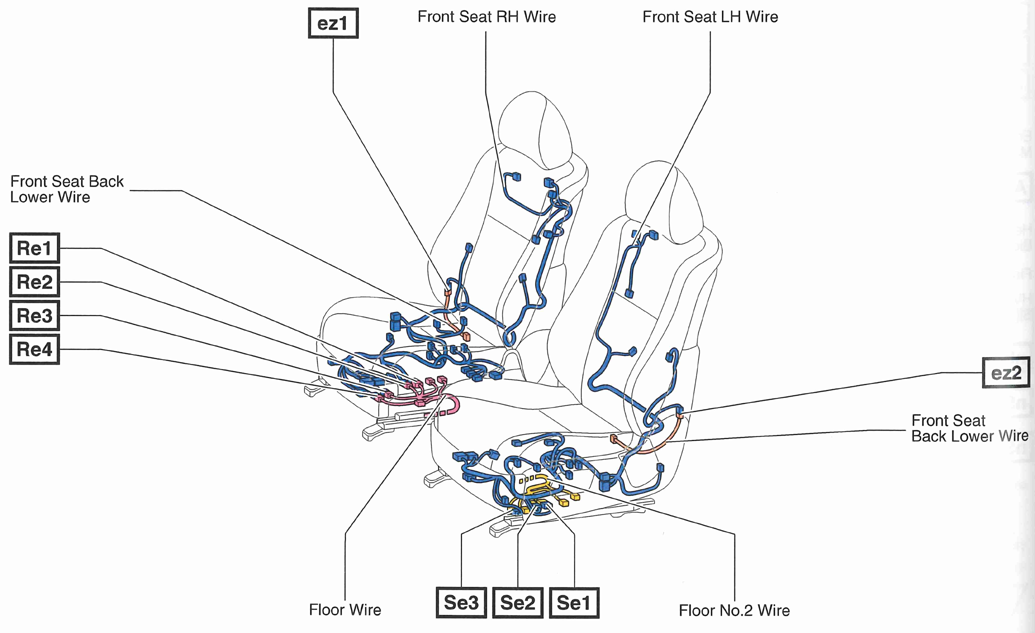

| Re1 (White, 18 Pin) | Under front passenger's seat. See Figure. |
| Re2 (White, 10 Pin) | Under front passenger's seat. See Figure. |
| Re3 (Gray, 4 Pin) | Under front passenger's seat. See Figure. |
| Re4 (Yellow, 2 Pin) | Under front passenger's seat. See Figure. |
| Rf1 (White, 18 Pin) | Under right rear seat. See Figure. |
| Rf2 (Yellow, 2 Pin) | Under right rear seat. See Figure. |
| Rf3 (Yellow, 2 Pin) | Under right rear seat. See Figure. |
| RL1 (White, 60 Pin) | Under center floor console. See Figure. |
| RL2 (White, 22 Pin) | Under center floor console. See Figure. |
| RL4 (White, 1 Pin) | Under center floor console. See Figure. |
| RL5 (White, 1 Pin) | Front of center console. See Figure. |
| RS1 (White, 22 Pin) | Left front of luggage compartment. See Figure. |
| RS2 (White, 18 Pin) | Left front of luggage compartment. See Figure. |
| RS3 (White, 10 Pin) | Left front of luggage compartment. See Figure. |
| RS4 (Dark Gray, 4 Pin) | Right rear of vehicle. See Figure. |
| Rz1 (White, 2 Pin) | Right "C" pillar. See Figure. |
| Se1 (White, 18 Pin) | Under driver's seat. See Figure. |
| Se2 (White, 10 Pin) | Under driver's seat. See Figure. |
| Se3 (Yellow, 2 Pin) | Under driver's seat. See Figure. |
| Sf1 (White, 18 Pin) | Under left rear seat. See Figure. |
| Sf2 (Yellow, 2 Pin) | Under left rear seat. See Figure. |
| SL1 (White, 14 Pin) | Under center floor console. See Figure. |
| SR2 (Gray, 13 Pin) | Right rear of chassis. See Figure. |
| SY2 (White, 25 Pin) | Under ottoman. See Figure. |
| Sz1 (White, 2 Pin) | Under center console. See Figure. |
| TR1 (Blue, 5 Pin) | Right "C" pillar. See Figure. |
| TS1 (Blue, 5 Pin) | Left "C" pillar. See Figure. |
| VS1 (Black, 10 Pin) | Under left rear of vehicle. See Figure. |
| Yy1 (Brown, 4 Pin) | Base of right "C" pillar. See Figure. |
| ZA1 (Gray/Dark Gray, 4 Pin) | Right front of engine compartment. See Figure. |
| ZR1 (Gray, 3 Pin) | Right rear of vehicle. See Figure. |
| ZR1 (White, 4 Pin) | Behind right quarterpanel. See Figure. |
| ZR3 (White, 10 Pin) | Right rear of vehicle chassis. See Figure. |

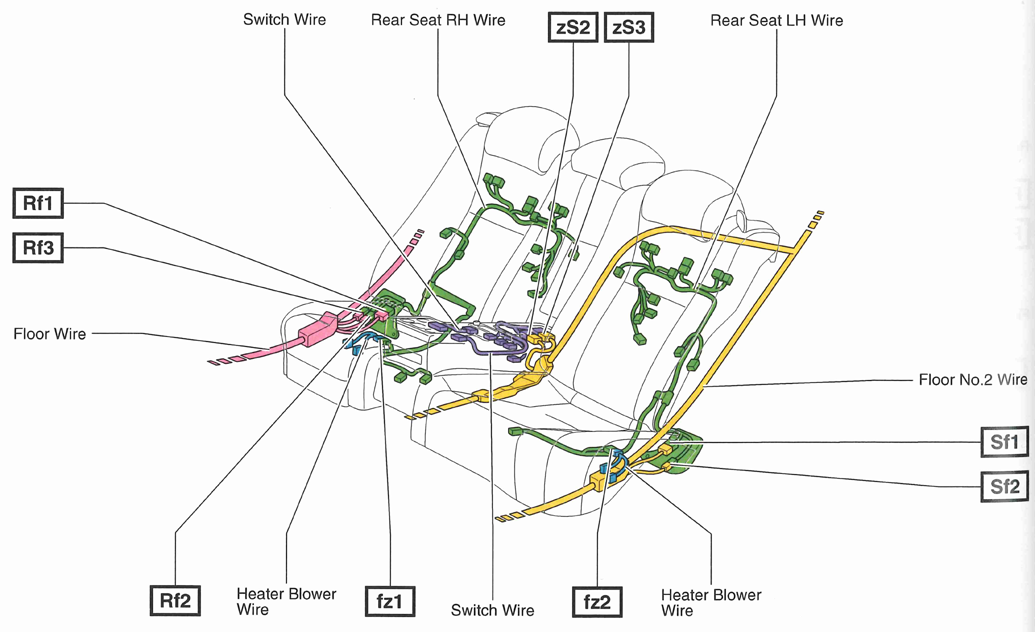

| ZS1 (White, 14 Pin) | Rear seat console. See Figure. |
| ZS2 (White, 10 Pin) | Under ottoman. See Figure. |
| ZS3 (White, 22 Pin) | Under ottoman. See Figure. |

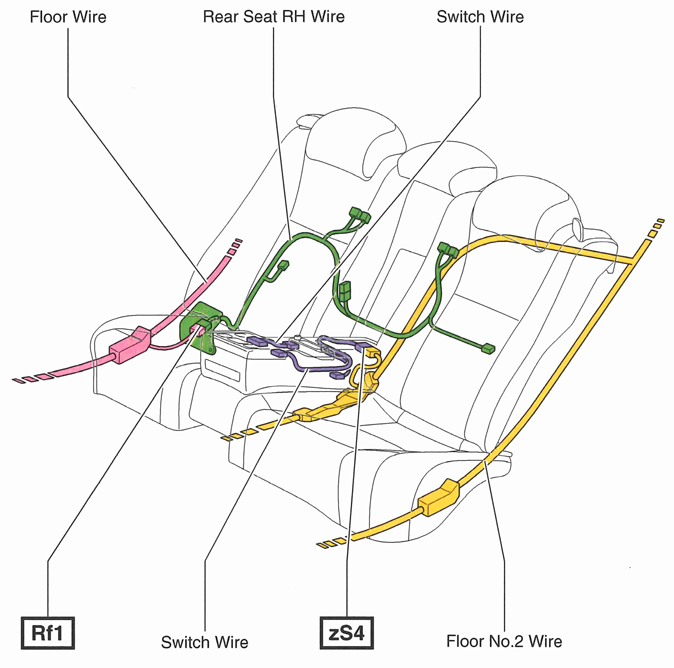

| ZS4 (White, 14 Pin) | Under ottoman. See Figure. |
| Zz1 (Orange, 10 Pin) | Under rear of vehicle chassis. See Figure. |
