Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|
| A/C Amplifier Assembly | Right side of dash. See Figure. |
| Airbag Assembly, Lower No. 1 Instrument Panel | Left side of dash. See Figure. |
| Airbag Assembly, Lower No. 2 Instrument Panel | Lower right side of dash. See Figure. |
| Check Connector (Remote Engine Starter) | Right side of dash. See Figure. |
| Curtain Shield Airbag Assembly LH | Above left rear door. See Figure. |
| Curtain Shield Airbag Assembly RH | Above right rear door. See Figure. |

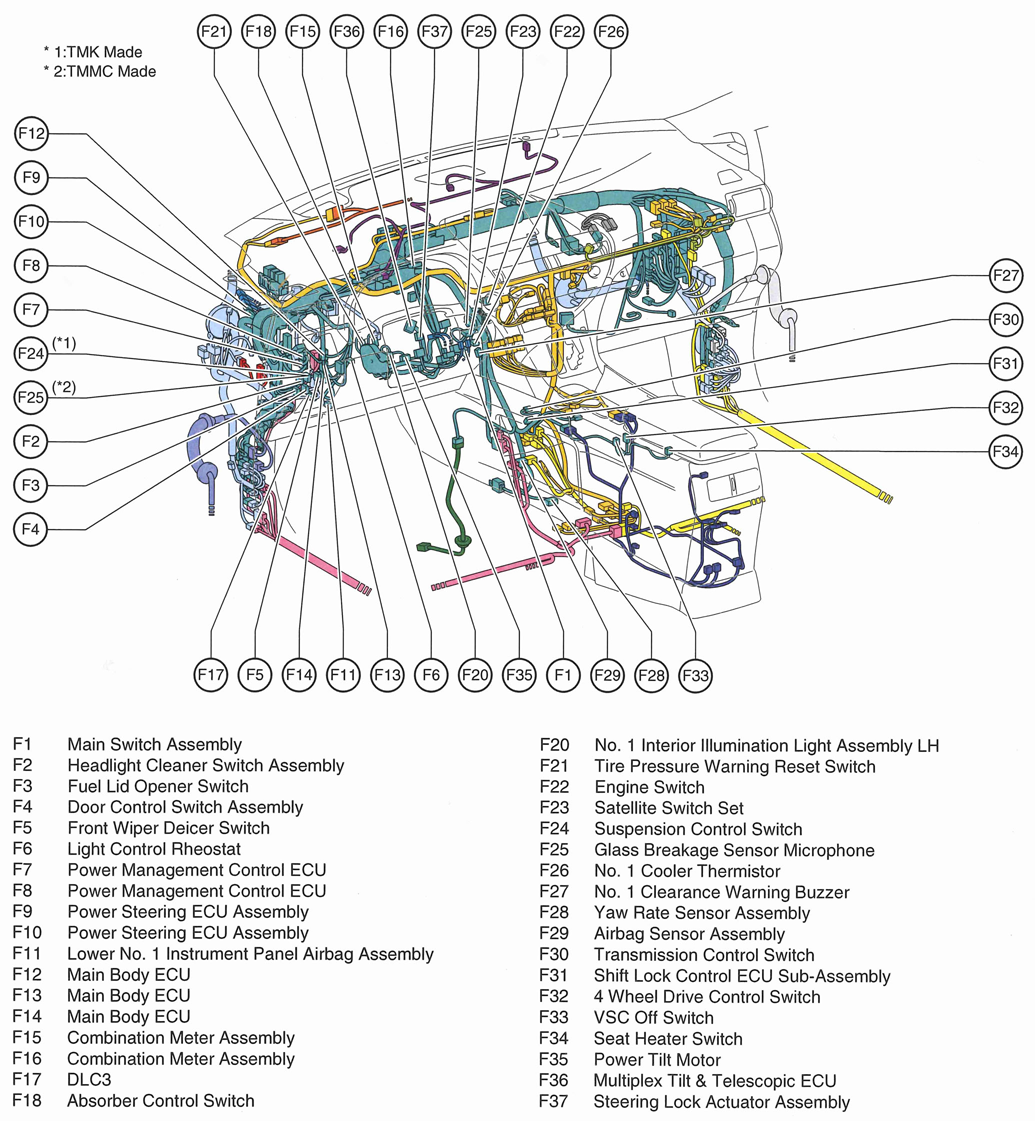

| DLC3 | Left side of dash. See Figure. |
| Door Control Receiver | In upper right "C" pillar. See Figure. |

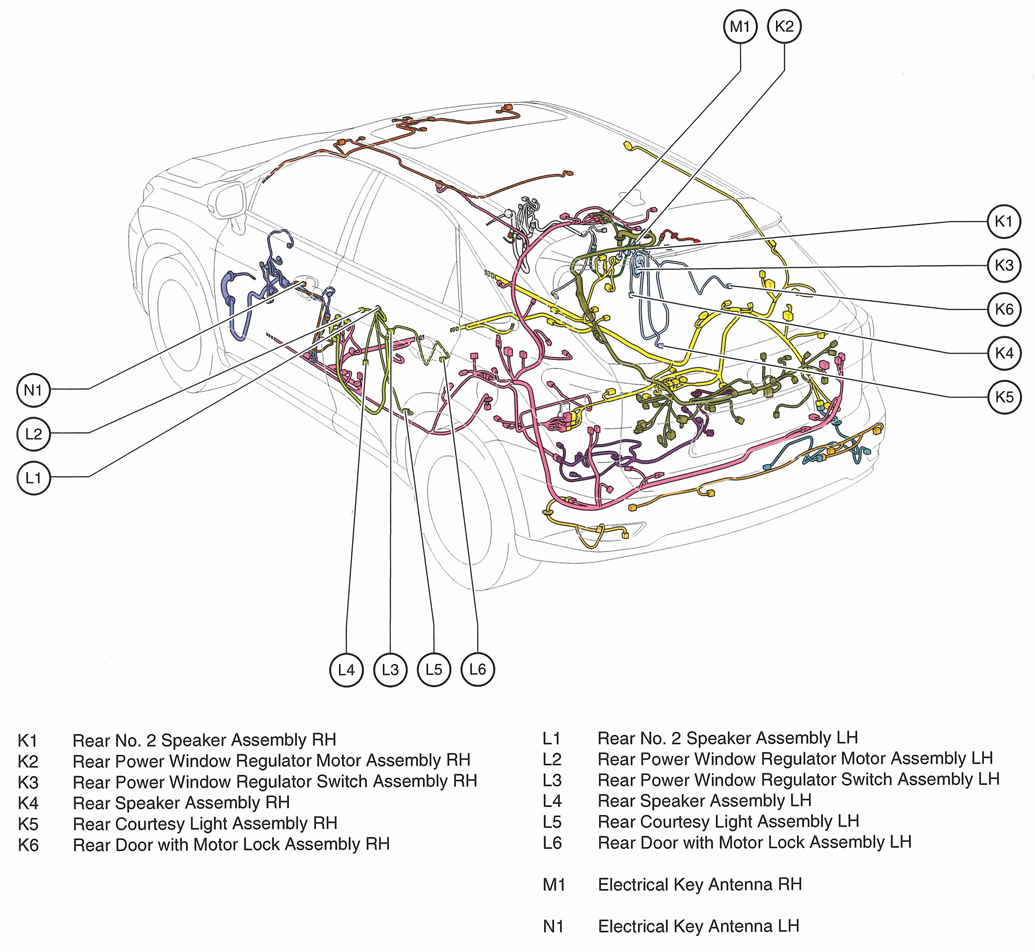

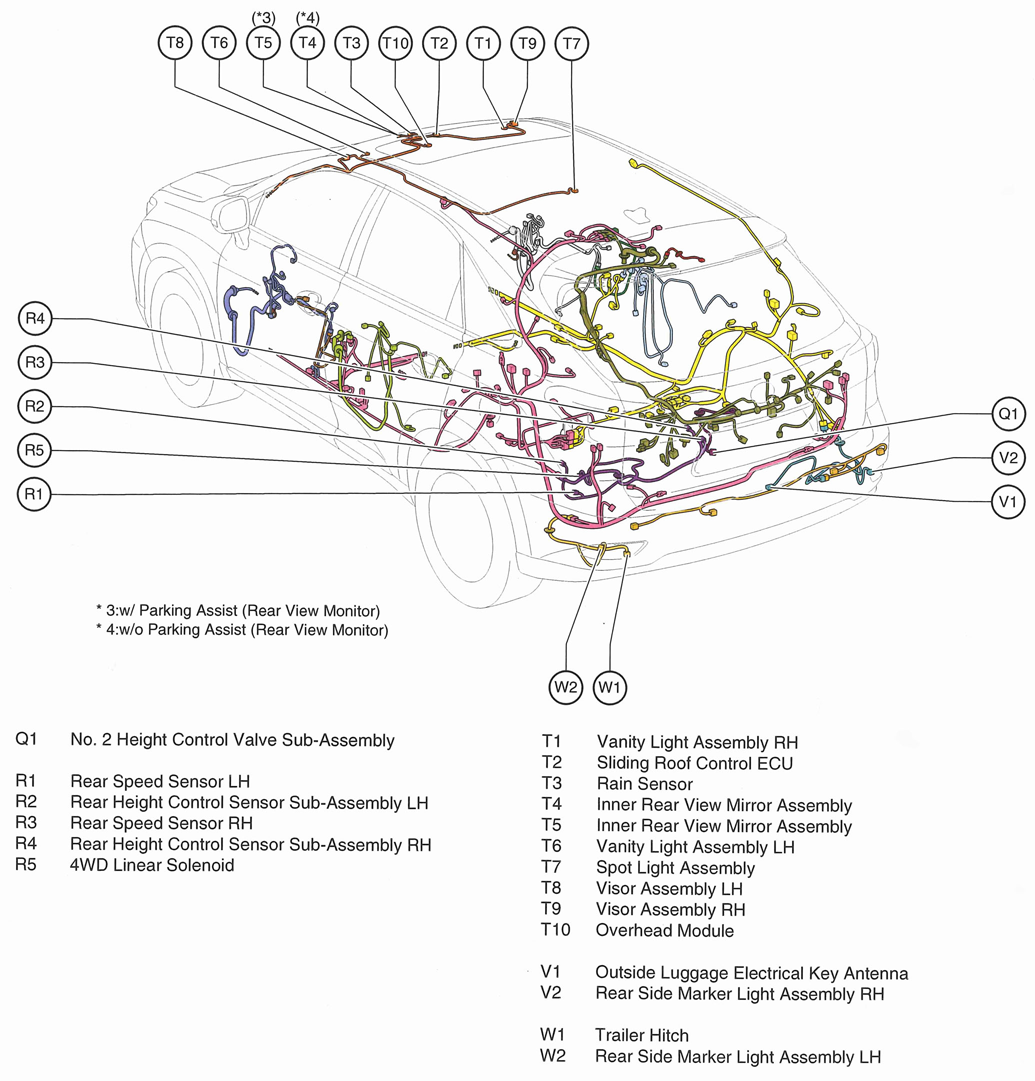

| Electrical Key Antenna (Left/Right) | Rear of respective front door. See Figure. |
| Electrical Key Antenna, Outside Luggage | Center of rear bumper. See Figure. |
| Electrical Key Oscillator, Front Indoor | Under center console. See Figure. |
| Electrical Key Oscillator, Indoor Luggage Compartment | Center rear of luggage compartment. See Figure. |
| Electrical Key Oscillator, Rear Indoor | Under middle of rear seat. See Figure. |
| Fuel Pump Resistor | Right rear corner of engine compartment. See Figure. |
| Generator Assembly | Lower left front side of engine. See Figure. |
| Glass Breakage Sensor Microphone (Except TMMC) | Left side of dash. See Figure. |
| Glass Breakage Sensor Microphone (TMMC) | Left center of dash. See Figure. |

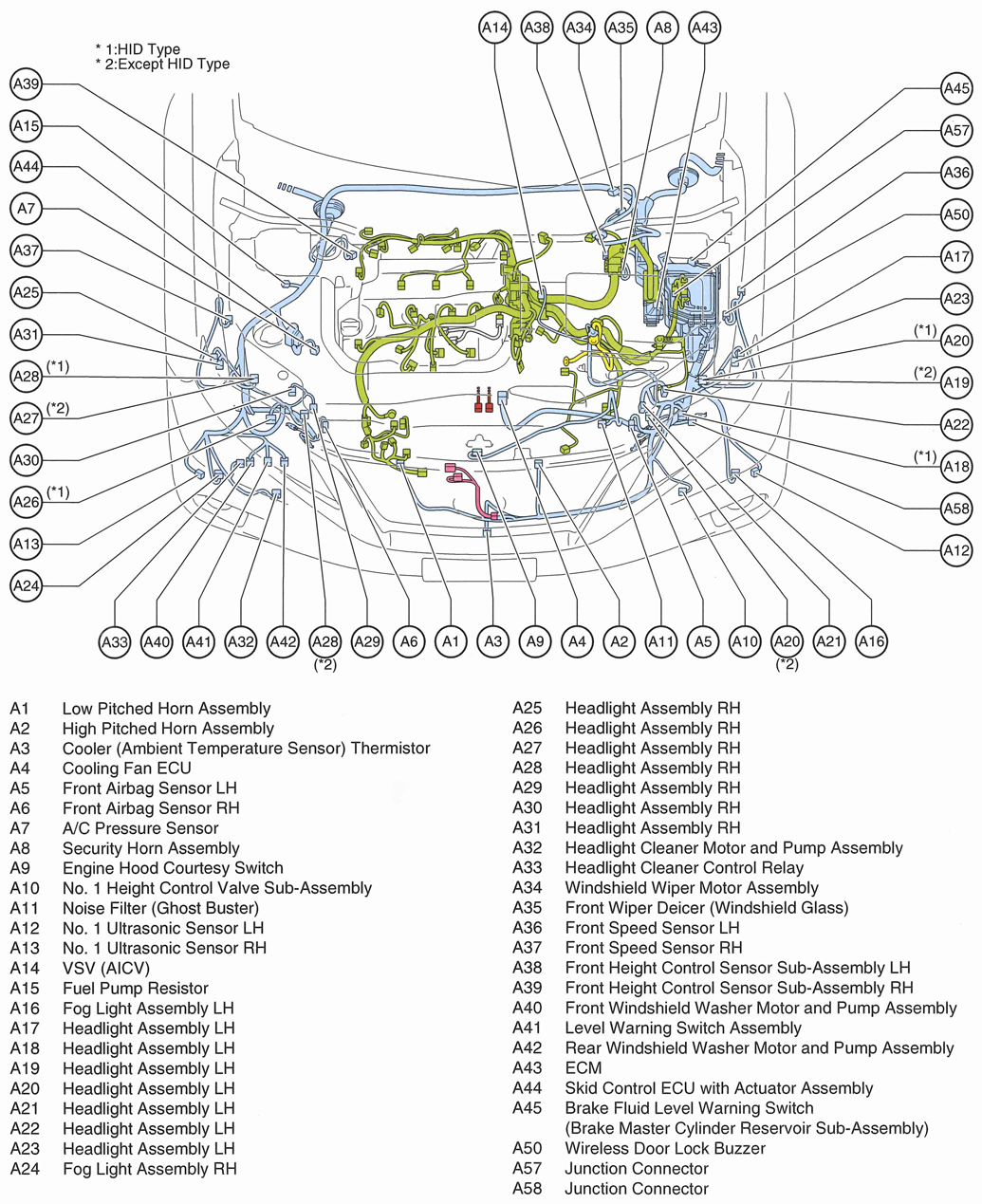

| High Pitched Horn Assembly | Left front of engine compartment. See Figure. |
| ID Code Box | Left center of dash. See Figure. |
| IEEE Connector | Under center console. See Figure. |

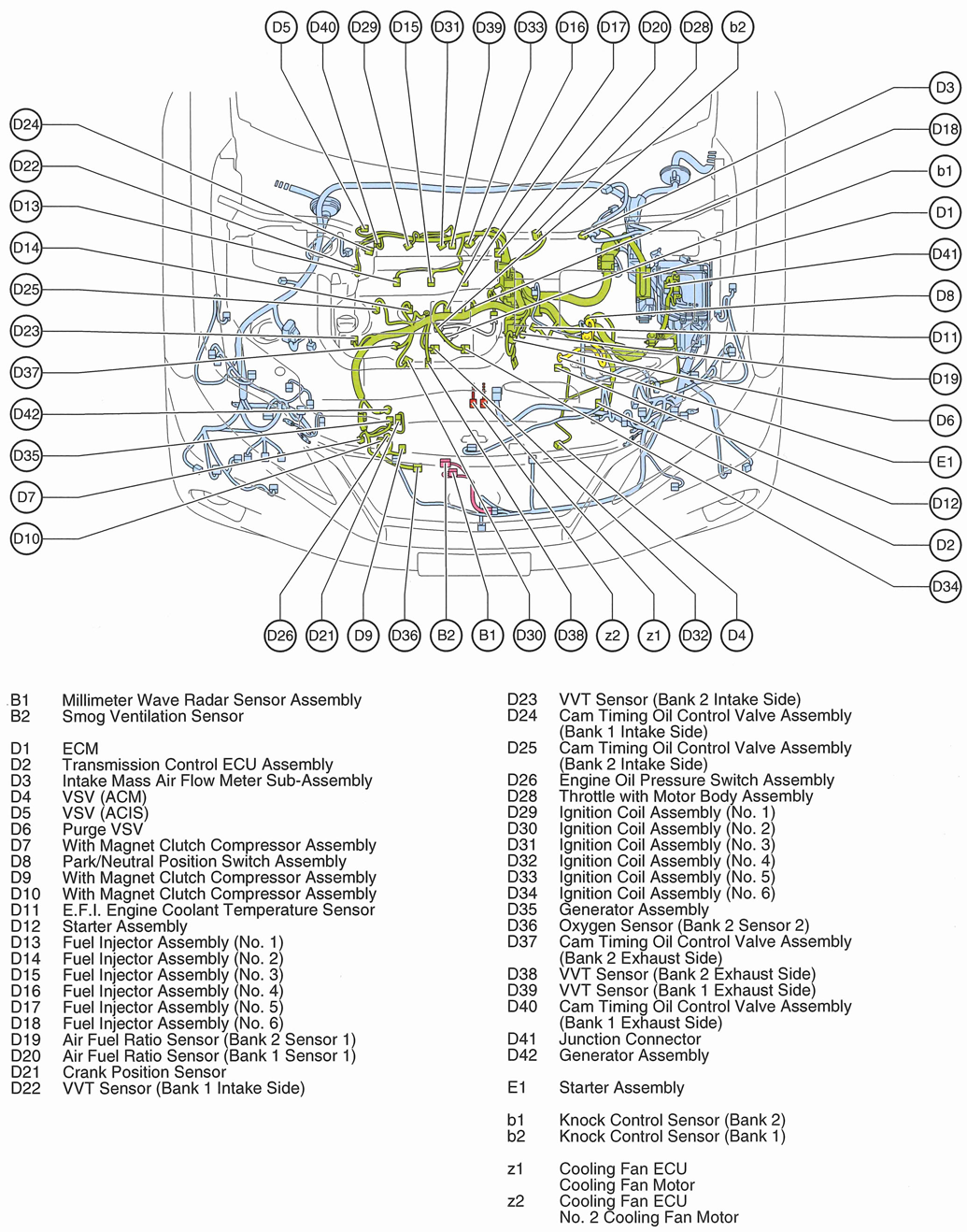

| Ignition Coil Assembly (No. 1) | Front right side of engine. See Figure. |
| Ignition Coil Assembly (No. 2) | Front left side of engine. See Figure. |
| Ignition Coil Assembly (No. 3) | Center right side of engine. See Figure. |
| Ignition Coil Assembly (No. 4) | Center left side of engine. See Figure. |
| Ignition Coil Assembly (No. 5) | Rear right side of engine. See Figure. |
| Ignition Coil Assembly (No. 6) | Rear left side of engine. See Figure. |
| Junction Connector A18 | Right side driver's seat. See Figure. |
| Junction Connector A19 | Left side driver's seat. See Figure. |
| Junction Connector A57 | Above engine room J/B assembly. See Figure. |
| Junction Connector A58 | Left front corner of engine compartment. See Figure. |
| Junction Connector A59 | Left end of dash. See Figure. |
| Junction Connector A60 | Left kick panel. See Figure. |

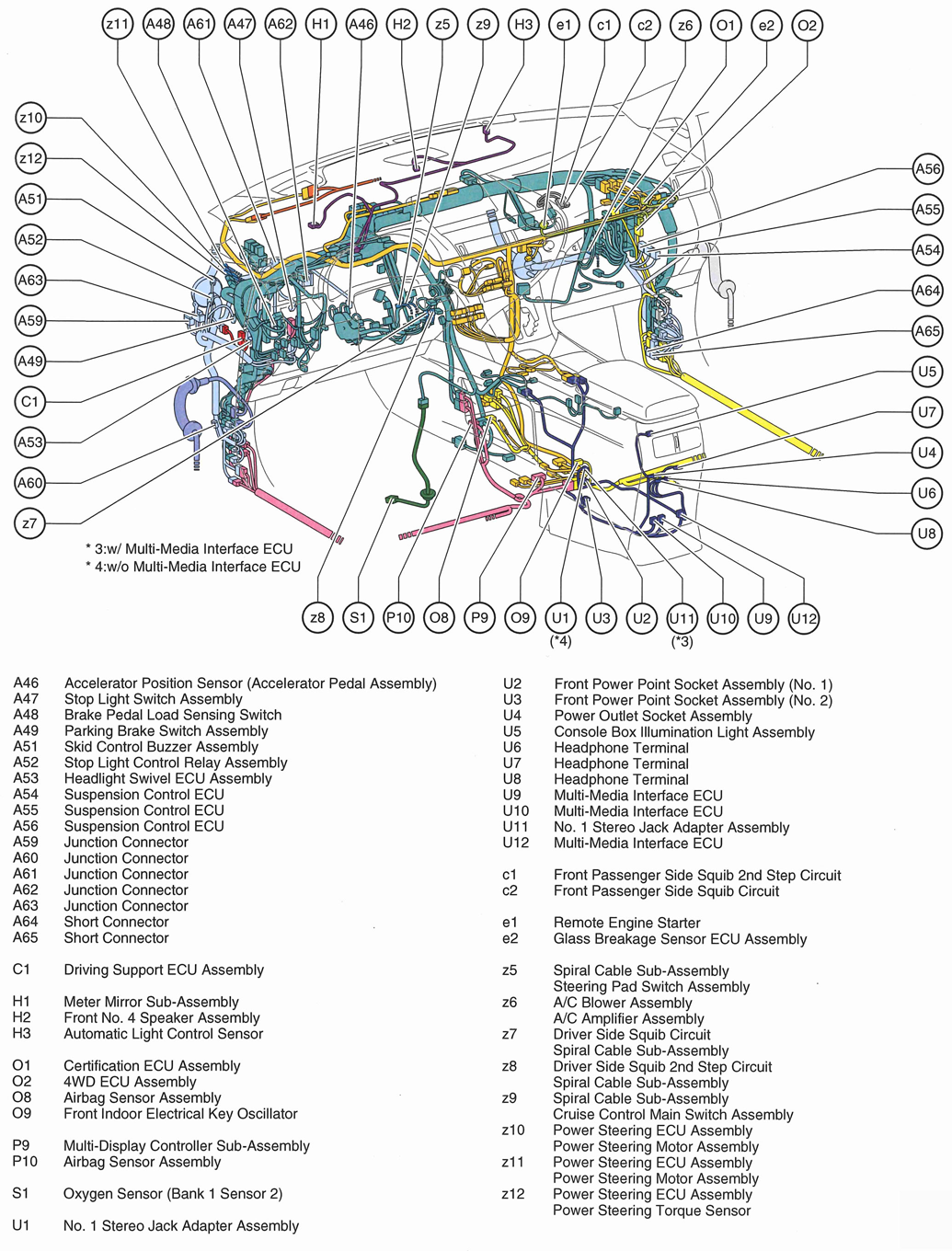

| Junction Connector A61 & A62 | Left side of dash. See Figure. |
| Junction Connector A63 | Left end of dash. See Figure. |
| Junction Connector (CAN) | Left center of dash. See Figure. |
| Junction Connector D41 | Engine room J/B assembly. See Figure. |

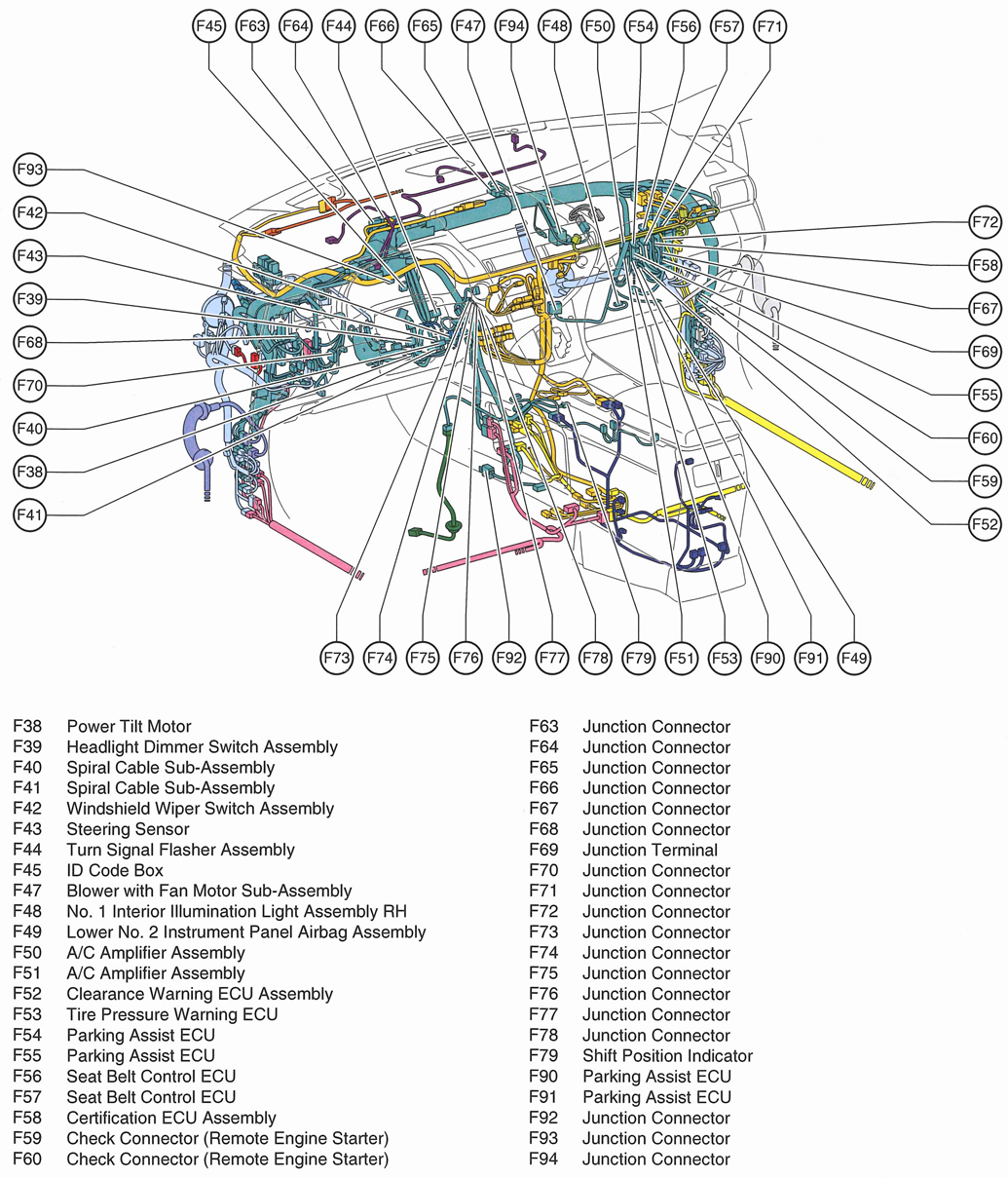

| Junction Connector F63 & F64 | Left side of dash. See Figure. |
| Junction Connector F65 & F66 | Center of dash. See Figure. |
| Junction Connector F67, F71 & F72 | Right side of dash. See Figure. |
| Junction Connector F68 & F70 | Left end of dash. See Figure. |
| Junction Connector F73, F74, F75, F76, F77 & F78 | Left center of dash. See Figure. |
| Junction Connector F92 | Under center console. See Figure. |
| Junction Connector F93 | Left side of dash. See Figure. |
| Junction Connector F94 | Right center of dash. See Figure. |
| Junction Connector G20 & G21 | Center of dash. See Figure. |
| Junction Connector G22 | Right center of dash. See Figure. |

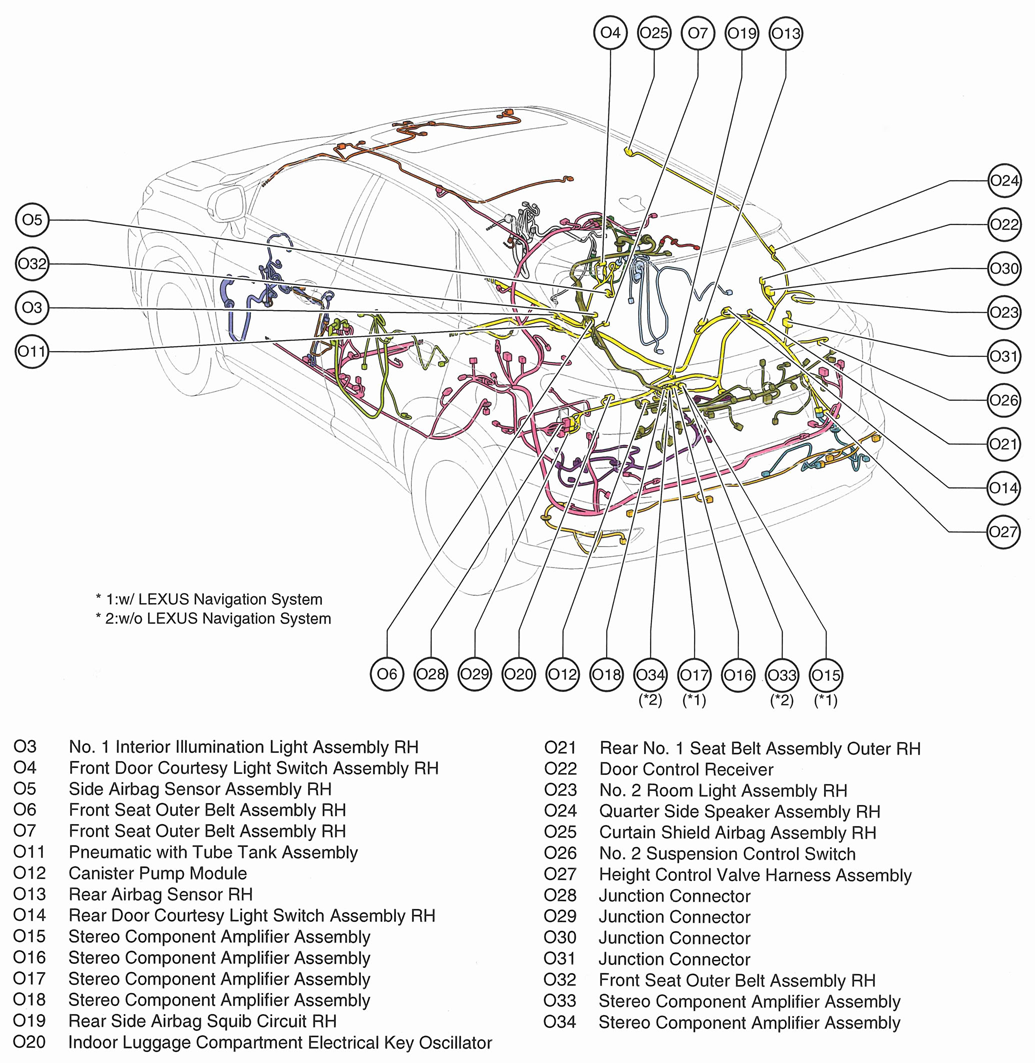

| Junction Connector O28 & O29 | Under left rear seat. See Figure. |
| Junction Connector O30 & O31 | In right "C" pillar. See Figure. |

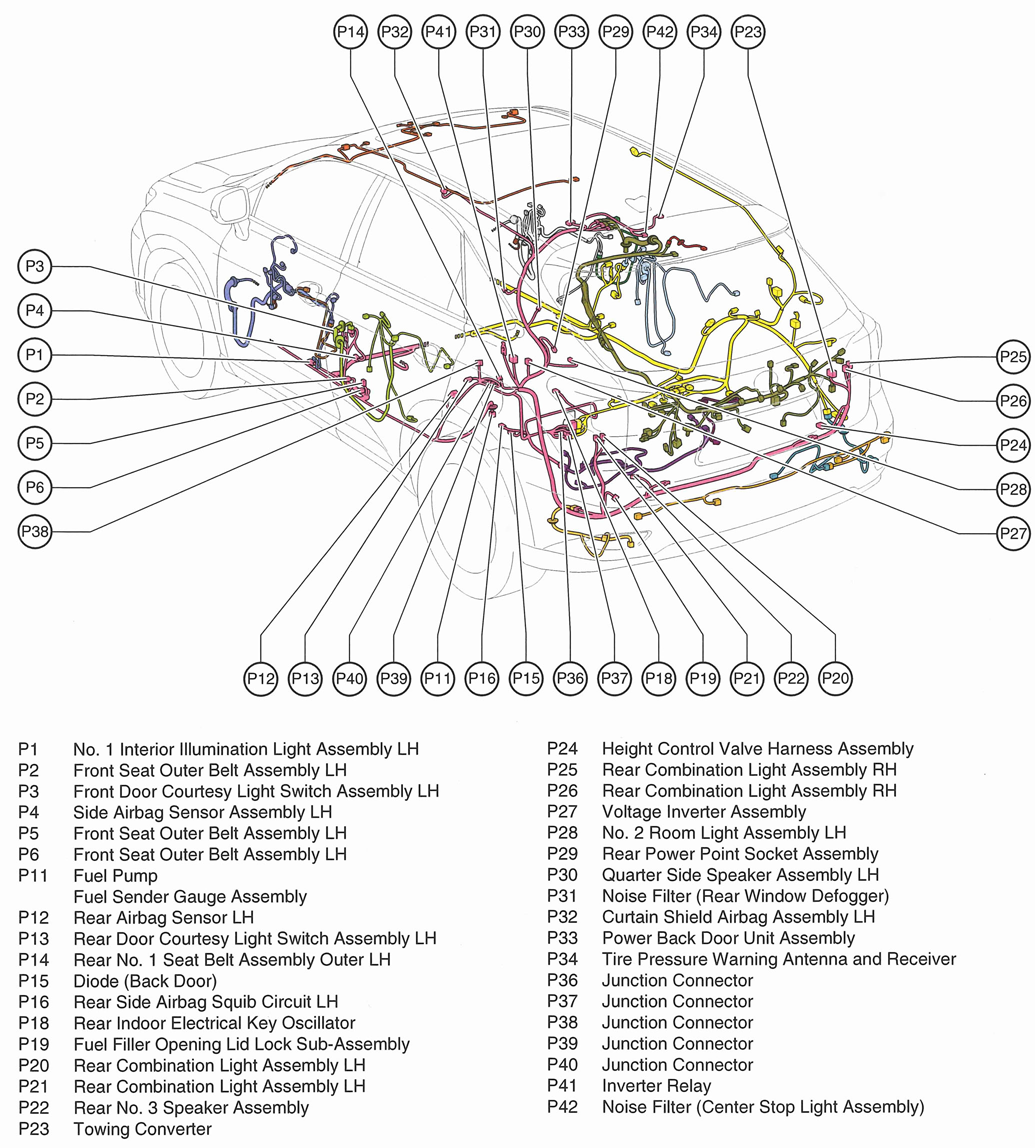

| Junction Connector P36 & P37 | Left front of cargo area. See Figure. |
| Junction Connector P38, P39 & P40 | Left quarterpanel. See Figure. |

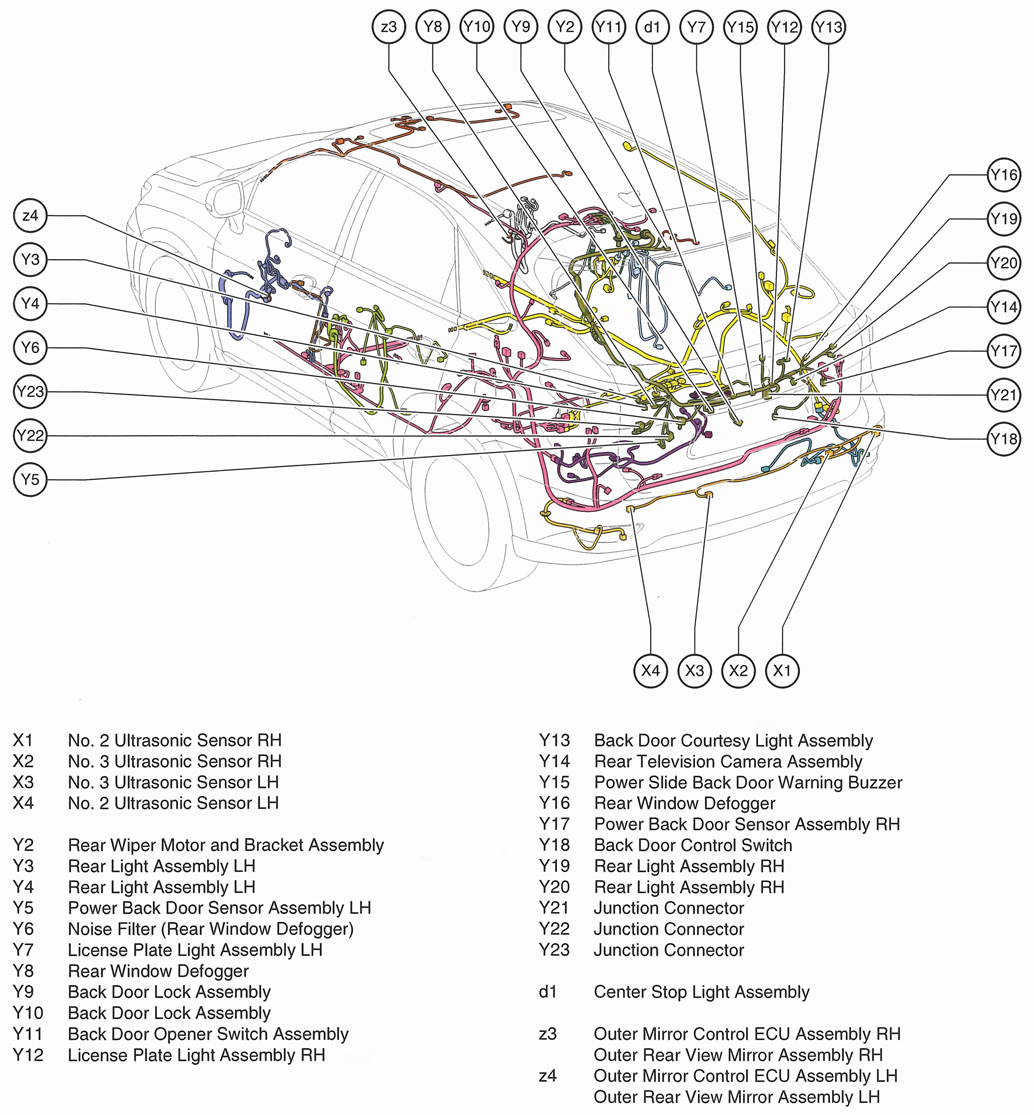

| Junction Connector Y21 | Right side of power back door. See Figure. |
| Junction Connector Y22 & Y23 | Left side of power back door. See Figure. |

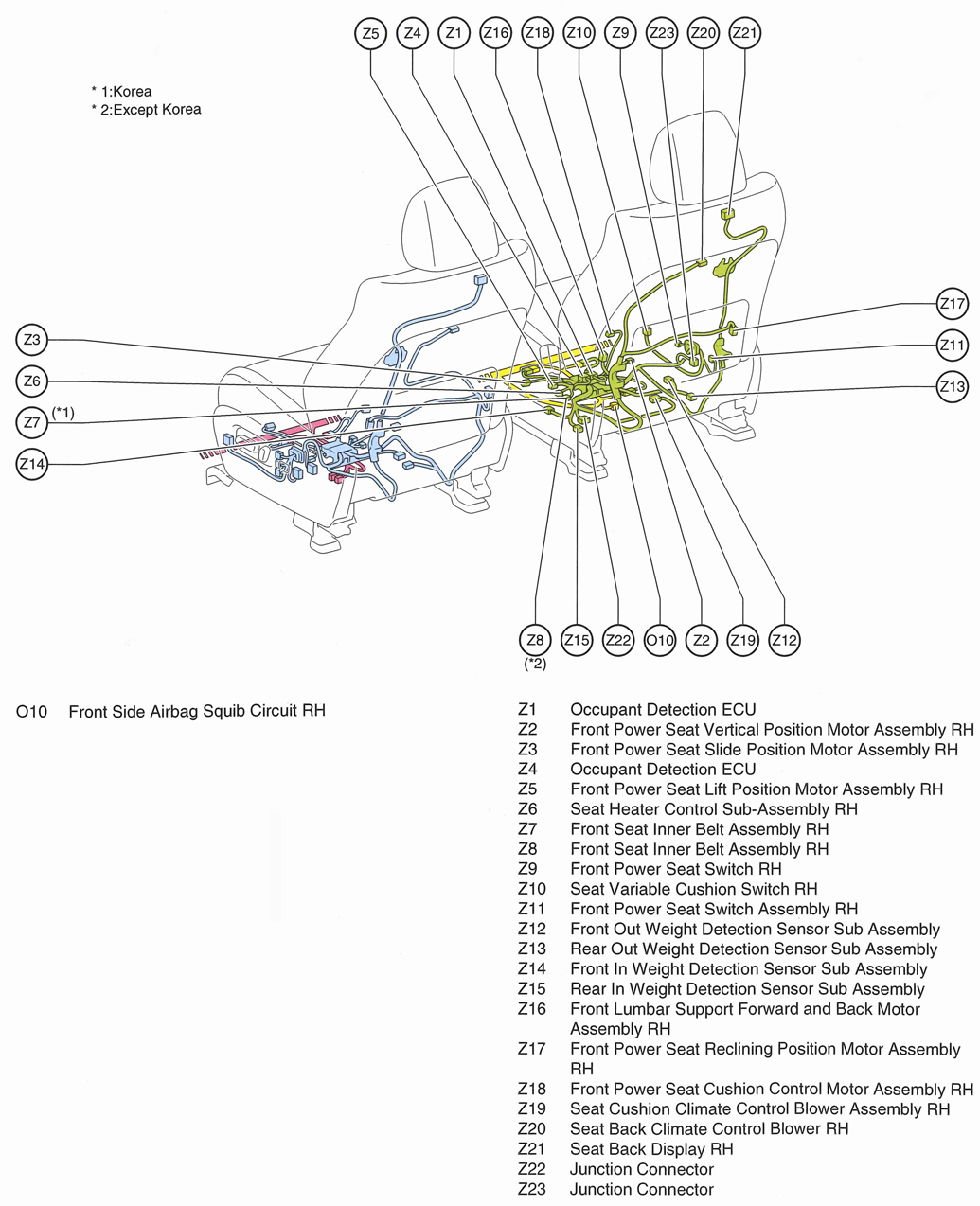

| Junction Connector Z22 & Z23 | Under front passenger's seat. See Figure. |
| Junction Terminal | Right side of dash. See Figure. |
| Low Pitched Horn Assembly | Right front of engine compartment. See Figure. |
| Mayday Battery | Right side of dash. See Figure. |
| Meter Mirror Sub-Assembly | Center left side of dash. See Figure. |
| Noise Filter (Center Stop Light Assembly) | Center rear of roof. See Figure. |
| Noise Filter (Ghost Buster) | Left front of engine compartment. See Figure. |
| Noise Filter (Rear Window Defogger) | Left side of power back door. See Figure. |
| Noise Filter (Rear Window Defogger) | Under right front door. See Figure. |
| Outer Belt Assembly, Front Seat LH | Base of left "B" pillar. See Figure. |
| Outer Belt Assembly, Front Seat RH | Base of right "B" pillar. See Figure. |
| Pneumatic W/Tube Tank Assembly | Beneath front passenger seat. See Figure. |
| Power Back Door Unit Assembly | Left rear of roof. See Figure. |
| Remote Engine Starter | Right side of dash. See Figure. |
| Seat Belt Assembly, Inner Front, LH | Under right side driver's seat. See Figure. |
| Seat Belt Assembly, Inner Front, RH | Under left side of front passenger's seat. See Figure. |
| Seat Belt Assembly Outer Rear No. 1, LH | In left "C" pillar. See Figure. |
| Seat Belt Assembly Outer Rear No. 1, RH | In right "C" pillar. See Figure. |
| Seat Heater Control Sub-Assembly LH | Under driver's seat. See Figure. |
| Seat Heater Control Sub-Assembly RH | Under front passenger's seat. See Figure. |
| Security Horn Assembly | Left rear of engine compartment. See Figure. |
| Short Connector A64 & A65 | Right kick panel. See Figure. |
| Side Airbag Squib Circuit, Front LH | Under driver's seat. See Figure. |
| Side Airbag Squib Circuit, Front RH | Under front passenger seat. See Figure. |
| Side Airbag Squib Circuit, Rear LH | Base of left "C" pillar. See Figure. |
| Side Airbag Squib Circuit, Rear RH | Base of right "C" pillar. See Figure. |

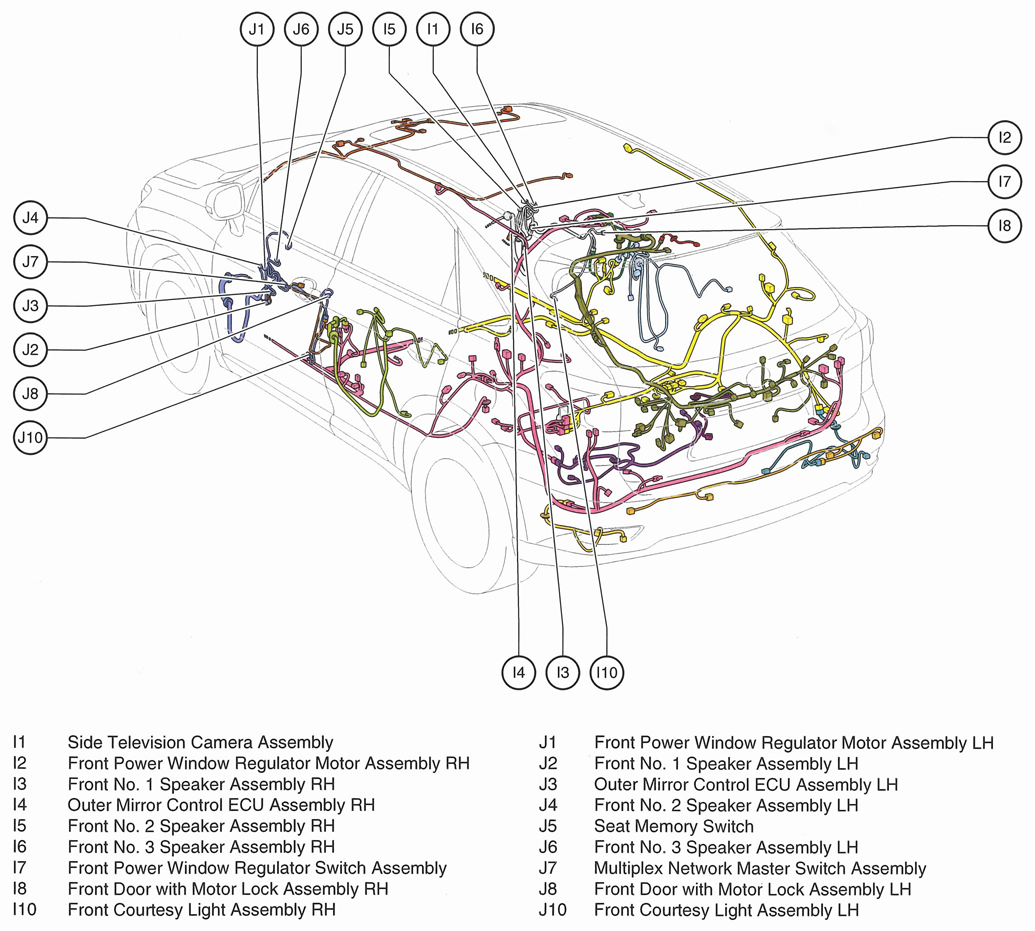

| Side Television Camera Assembly | Left rear of roof. See Figure. |
| Spiral Cable Sub-Assembly | In steering column. See Figure. |
| Squib Circuit, Driver Side | Left side of dash. See Figure. |
| Squib Circuit, Front Passenger Side | Right center of dash. See Figure. |
| Squib 2nd Step Circuit, Driver Side | Left center side of dash. See Figure. |
| Squib 2nd Step Circuit, Front Passenger Side | Right center of dash. See Figure. |
| Stereo Component Amplifier Assembly | Center rear of vehicle. See Figure. |
| Telematics Transceiver | Under center console. See Figure. |
| Television Camera Assembly, Rear | Right side of power back door. See Figure. |
| Tire Pressure Warning Antenna & Receiver | Center rear of roof. See Figure. |
| Towing Converter | Right side of cargo area. See Figure. |
| Turn Signal Flasher Signal Assembly | Left side of dash. See Figure. |
| Ultrasonic Sensor No. 1 (Left/Right) | Behind respective corner of front bumper. See Figure. |
| Wiper Deicer, Front (Windshield Glass) | Left rear of engine compartment. See Figure. |
| W/Magnet Clutch Compressor Assembly | Left front of engine. See Figure. |
