Knock Sensor: Installation: Installation

WARNING: This page is about a different car, the 2011 Lexus IS 350. However, it is still accessible from the selected car via links, so may be relevant.
  1. INSTALL KNOCK SENSOR
    1. Install the 2 knock sensors so that they are horizontal as shown in the illustration. Then install the 2 bolts.

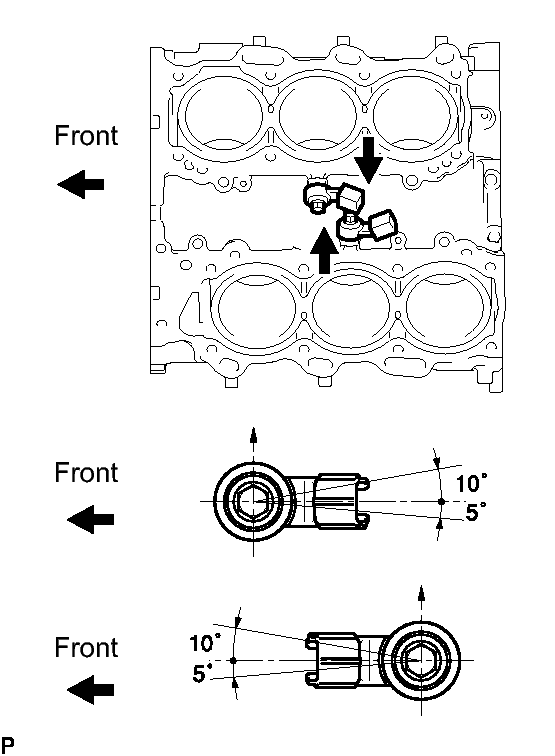

      Fig 1: Identifying Knock Sensor
      GTY141339Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

      Torque: 20 N.m (204 kgf cm, 15 ft. lbf)

      HINT:

      It is acceptable for the sensor to be tilted +10° to -5°.

    2. Connect the 2 knock sensor connectors.
  2. INSTALL FUEL INJECTOR SEAL  . Refer to INSTALLATION - Step 1
  3. INSTALL INJECTOR  . Refer to INSTALLATION - Step 2
  4. INSTALL NO. 1 FUEL DELIVERY PIPE  . Refer to INSTALLATION - Step 3
  5. INSTALL NO. 2 FUEL DELIVERY PIPE  . Refer to INSTALLATION - Step 4
  6. INSTALL NO. 3 FUEL PIPE  . Refer to INSTALLATION - Step 5
  7. INSTALL NO. 2 FUEL PIPE  . Refer to INSTALLATION - Step 6
  8. INSTALL FUEL PUMP ASSEMBLY  . Refer to INSTALLATION - Step 1
  9. CONNECT NO. 2 FUEL PIPE  . Refer to INSTALLATION - Step 2
  10. INSTALL NO. 1 FUEL PIPE  . Refer to INSTALLATION - Step 9
  11. INSTALL FUEL PRESSURE PULSATION DAMPER  . Refer to INSTALLATION - Step 1
  12. INSTALL WATER HOSE JOINT  . Refer to INSTALLATION - Step 11
  13. INSTALL INTAKE MANIFOLD  . Refer to INSTALLATION - Step 12
  14. INSTALL INTAKE AIR SURGE TANK ASSEMBLY  . Refer to INSTALLATION - Step 3
  15. INSTALL THROTTLE BODY  See step  1
  16. INSTALL AIR CLEANER CAP WITH AIR CLEANER HOSE  See step  2
  17. CONNECT NO. 2 VENTILATION HOSE  See step  3
  18. ADD ENGINE COOLANT  . Refer to ON-VEHICLE INSPECTION - Step 5
  19. INSPECT FOR COOLANT LEAK  . Refer to ON-VEHICLE INSPECTION - Step 1
  20. INSPECT FOR FUEL LEAK  . Refer to ON-VEHICLE INSPECTION - Step 1
  21. INSTALL COWL TOP VENTILATOR LOUVER SUB-ASSEMBLY  . Refer to INSTALLATION - Step 3
  22. INSTALL WINDSHIELD WIPER ARM AND BLADE ASSEMBLY LH  . Refer to INSTALLATION - Step 4
  23. INSTALL WINDSHIELD WIPER ARM AND BLADE ASSEMBLY RH  . Refer to INSTALLATION - Step 5
  24. INSTALL FRONT WIPER ARM HEAD CAP  . Refer to INSTALLATION - Step 6
  25. INSTALL ROOF DRIP SIDE FINISH MOULDING LH
  26. INSTALL ROOF DRIP SIDE FINISH MOULDING RH
  27. INSTALL FRONT FENDER PROTECTOR UPPER LH  . Refer to INSTALLATION - Step 9
  28. INSTALL FRONT FENDER PROTECTOR UPPER RH  . Refer to INSTALLATION - Step 10
  29. INSTALL V-BANK COVER SUB-ASSEMBLY  . Refer to INSTALLATION - Step 114
  30. INSTALL ENGINE ROOM SIDE COVER LH  . Refer to INSTALLATION - Step 115
  31. INSTALL ENGINE ROOM SIDE COVER RH  . Refer to INSTALLATION - Step 116
  32. INSTALL COOL AIR INTAKE DUCT SEAL  . Refer to INSTALLATION - Step 117
  33. CHECK FUNCTION THROTTLE BODY  See step  1
