Fuel Pressure Sensor: Installation: Installation

  1. INSTALL FUEL PRESSURE SENSOR
    1. Install a new gasket to the fuel pressure sensor.
    2. Using SST, install the fuel pressure sensor to the No. 1 delivery pipe.
      Fig 1: Installing Fuel Pressure Sensor
      GTY128291Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
      • SST: 09922-10010

      without SST

      Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

      with SST

      Torque: 32 N*m (324 kgf*cm, 23 ft.*lbf)

      HINT:

      The torque for use with SST is the torque when SST is used at the position shown in the illustration.

    3. Connect the connector with the clamp.

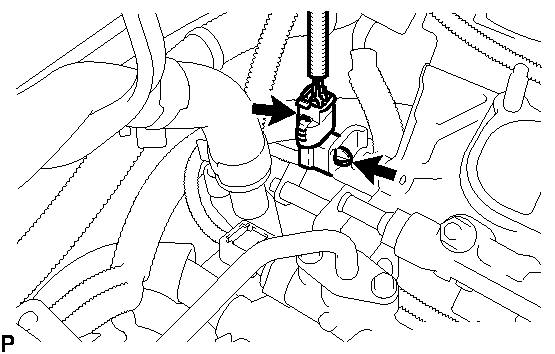

      Fig 2: Location of Connector With Clamp
      GTY137394Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
  2. INSTALL NO. 1 FUEL PIPE  See step  9
  3. CONNECT WATER HOSE JOINT  See step  11
  4. INSTALL INTAKE MANIFOLD  See step  12
  5. INSTALL INTAKE AIR SURGE TANK  See step  3
  6. INSTALL THROTTLE WITH MOTOR BODY ASSEMBLY  . Refer to INSTALLATION - Step 1
  7. INSTALL AIR CLEANER CAP WITH AIR CLEANER HOSE  . Refer to INSTALLATION - Step 2
  8. CONNECT NO. 2 VENTILATION HOSE  . Refer to INSTALLATION - Step 3
  9. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL  . Refer to INSTALLATION - Step 92
  10. ADD ENGINE COOLANT  . Refer to ON-VEHICLE INSPECTION - Step 5
  11. INSPECT FOR COOLANT LEAK  . Refer to ON-VEHICLE INSPECTION - Step 1
  12. INSPECT FOR FUEL LEAK  . Refer to ON-VEHICLE INSPECTION - Step 1
  13. INSTALL COWL TOP VENTILATOR LOUVER SUB-ASSEMBLY  . Refer to INSTALLATION - Step 3
  14. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY LH  . Refer to INSTALLATION - Step 4
  15. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY RH  . Refer to INSTALLATION - Step 5
  16. INSTALL FRONT WIPER ARM HEAD CAP  . Refer to INSTALLATION - Step 6
  17. INSTALL ROOF DRIP SIDE FINISH MOLDING LH
  18. INSTALL ROOF DRIP SIDE FINISH MOLDING RH
  19. INSTALL FRONT UPPER FENDER PROTECTOR LH  . Refer to INSTALLATION - Step 9
  20. INSTALL FRONT UPPER FENDER PROTECTOR RH

    HINT:

    Installation procedure of the RH side is the same as that of the LH side.

  21. INSTALL V-BANK COVER SUB-ASSEMBLY  . Refer to INSTALLATION - Step 114
  22. INSTALL ENGINE ROOM SIDE COVER LH  . Refer to INSTALLATION - Step 115
  23. INSTALL ENGINE ROOM SIDE COVER RH  . Refer to INSTALLATION - Step 116
  24. INSTALL COOL AIR INTAKE DUCT SEAL  . Refer to INSTALLATION - Step 117
  25. CHECK FUNCTION OF THROTTLE WITH MOTOR BODY ASSEMBLY  . Refer to ON-VEHICLE INSPECTION - Step 1
