Components [09/2014 - 11/2017]

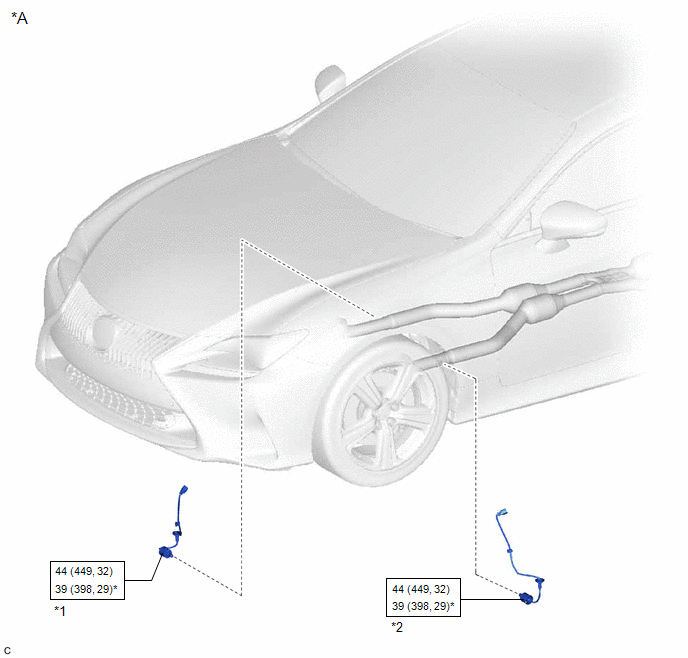

Fig 1: Heated Oxygen Sensor Replacement Components With Torque Specifications [09/2014 - 11/2017] (1 Of 2)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for 2WD | - | - |
| *1 | HEATED OXYGEN SENSOR (for Bank 1) | *2 | HEATED OXYGEN SENSOR (for Bank 2) |
| N.m (kgf/cm, ft.lbf): Specified torque | * | For use with SST |

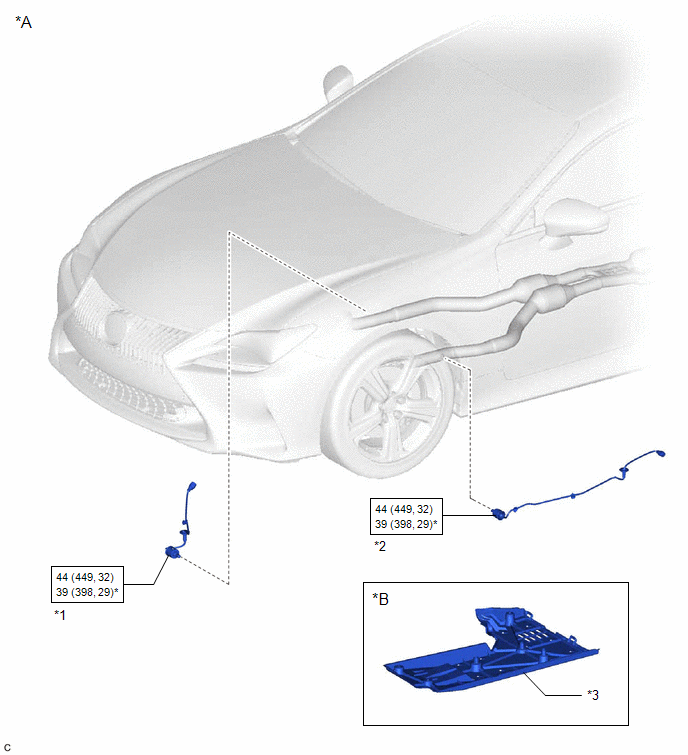

Fig 2: Heated Oxygen Sensor Replacement Components With Torque Specifications [09/2014 - 11/2017] (2 Of 2)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for AWD | *B | w/ Front Floor Cover LH |
| *1 | HEATED OXYGEN SENSOR (for Bank 1) | *2 | HEATED OXYGEN SENSOR (for Bank 2) |
| *3 | FRONT FLOOR COVER LH | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | * | For use with SST |
