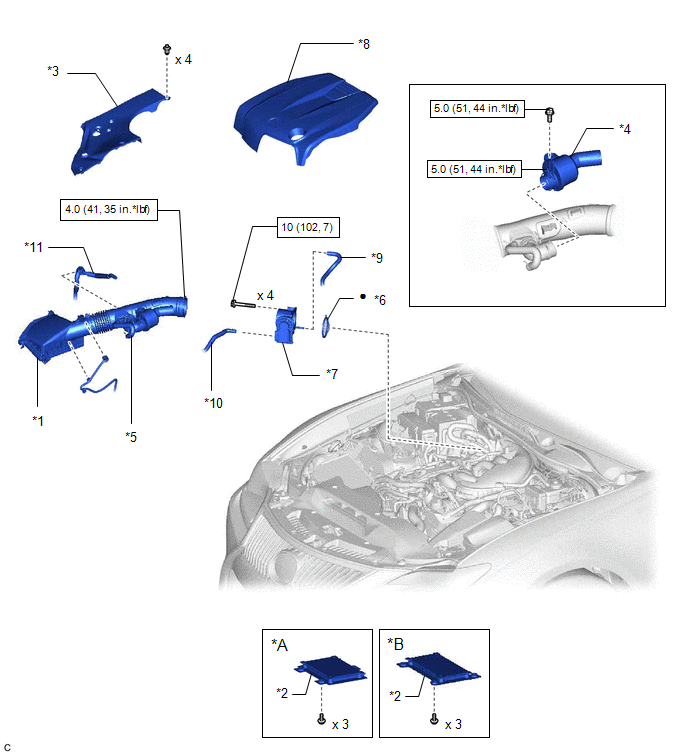

Components [09/2014 - 10/2015]
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for 2WD | *B | for AWD |
| *1 | AIR CLEANER CAP WITH AIR CLEANER HOSE | *2 | CENTER NO. 4 ENGINE UNDER COVER |
| *3 | ENGINE ROOM SIDE COVER | *4 | INTAKE AIR SOUND CREATOR |
| *5 | NO. 2 VENTILATION HOSE | *6 | THROTTLE BODY GASKET |
| *7 | THROTTLE BODY WITH MOTOR ASSEMBLY | *8 | V-BANK COVER SUB-ASSEMBLY |
| *9 | NO. 1 WATER BY-PASS HOSE | *10 | NO. 2 WATER BY-PASS HOSE |
| *11 | NO. 2 FUEL VAPOR FEED HOSE | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
