Components [09/2014 - ]

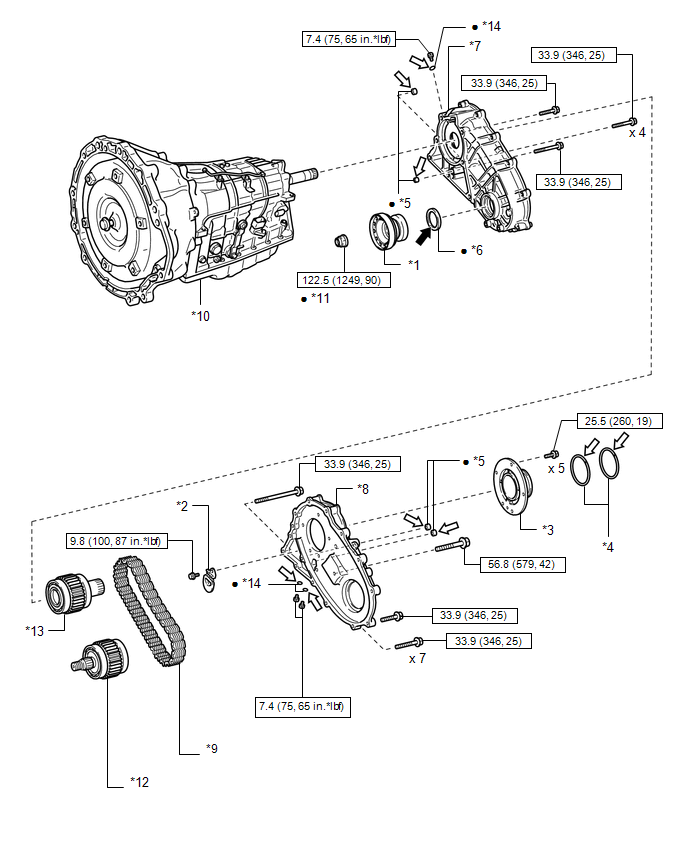

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FLANGE YOKE ASSEMBLY | *2 | TRANSFER BAFFLE VALVE SUB-ASSEMBLY |
| *3 | TRANSFER CENTER SUPPORT ASSEMBLY | *4 | TRANSFER CENTER SUPPORT SEAL RING |
| *5 | TRANSFER CHAIN CASE GOVERNOR APPLY GASKET | *6 | TRANSFER CHAIN CASE OIL SEAL |
| *7 | TRANSFER FRONT CHAIN CASE | *8 | TRANSFER REAR CHAIN CASE ASSEMBLY |
| *9 | TRANSFER FRONT DRIVE CHAIN | *10 | AUTOMATIC TRANSMISSION ASSEMBLY |
| *11 | FLANGE YOKE NUT | *12 | TRANSFER FRONT DRIVEN CLUTCH SLEEVE SUB-ASSEMBLY |
| *13 | TRANSFER DRIVE SPROCKET SUB-ASSEMBLY | *14 | O-RING |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| MP Grease | ATF WS |

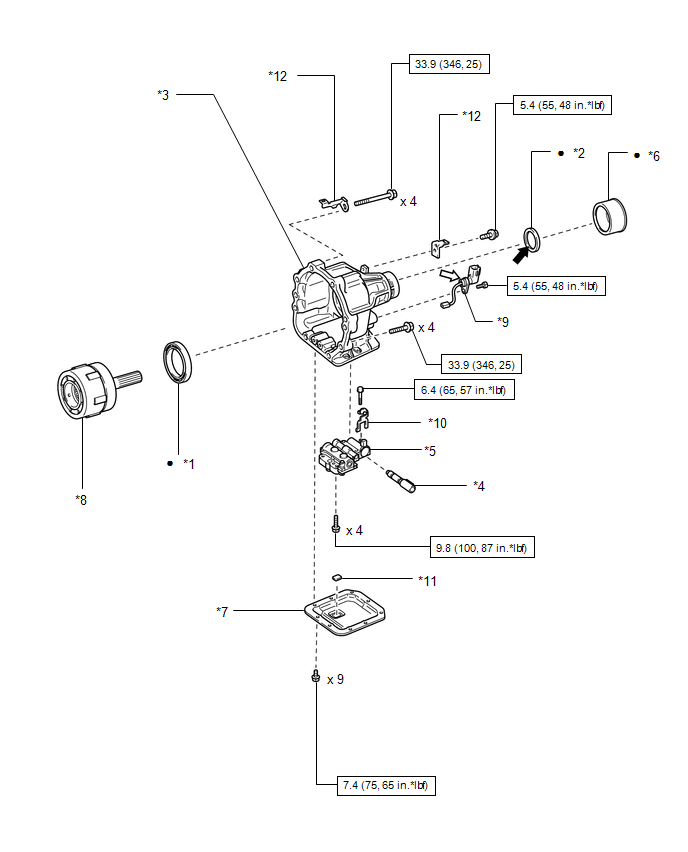

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | TRANSFER CASE BEARING | *2 | TRANSFER CASE OIL SEAL |
| *3 | TRANSFER CASE SUB-ASSEMBLY | *4 | TRANSFER CONTROL SOLENOID ASSEMBLY |
| *5 | TRANSFER CONTROL VALVE BODY ASSEMBLY | *6 | TRANSFER EXTENSION HOUSING DUST DEFLECTOR |
| *7 | TRANSFER OIL PAN SUB-ASSEMBLY | *8 | TRANSFER REAR OUTPUT SHAFT ASSEMBLY |
| *9 | TRANSFER TRANSMISSION WIRE | *10 | SOLENOID LOCK PLATE |
| *11 | TRANSFER OIL CLEANER MAGNET | *12 | CLAMP |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| MP Grease | ATF WS |

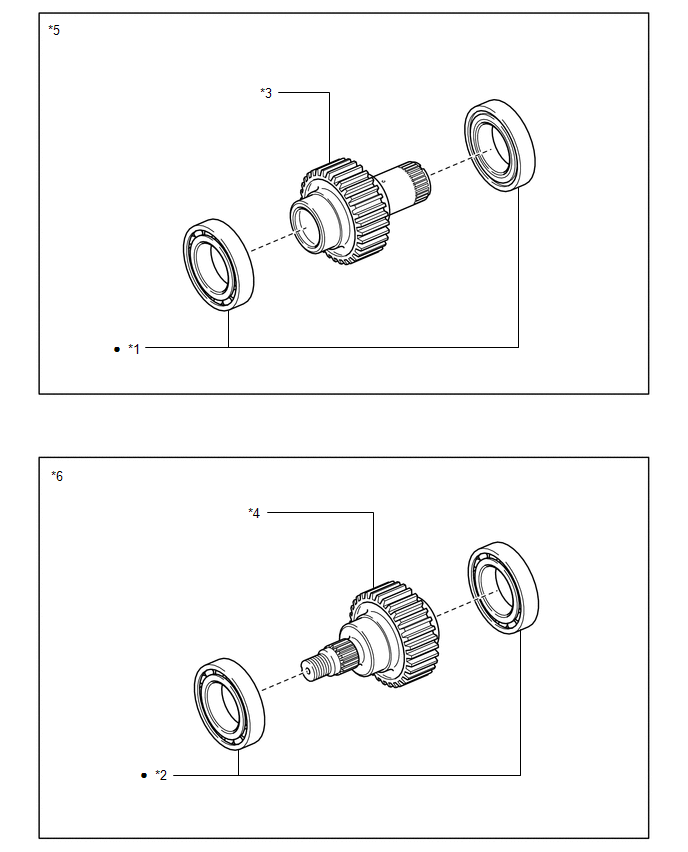

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | TRANSFER DRIVE SPROCKET BEARING | *2 | TRANSFER DRIVEN SPROCKET BEARING |
| *3 | TRANSFER DRIVE SPROCKET | *4 | TRANSFER DRIVEN SPROCKET |
| *5 | TRANSFER DRIVE SPROCKET SUB-ASSEMBLY | *6 | TRANSFER FRONT DRIVEN CLUTCH SLEEVE SUB-ASSEMBLY |
| • | Non-reusable part | - | - |

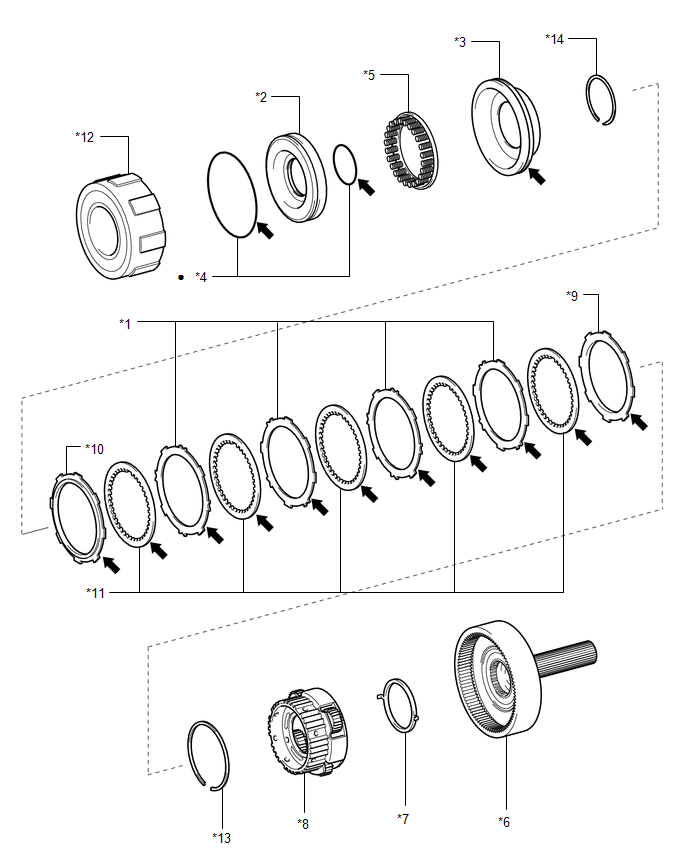

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CENTER DIFFERENTIAL CLUTCH DISC SET (PLATE) | *2 | CENTER DIFFERENTIAL CLUTCH PISTON |
| *3 | CENTER DIFFERENTIAL CLUTCH PRESSURE BALANCER | *4 | TRANSFER DIRECT CLUTCH PISTON O-RING |
| *5 | TRANSFER DIRECT CLUTCH RETURN SPRING ASSEMBLY | *6 | TRANSFER REAR OUTPUT SHAFT ASSEMBLY |
| *7 | TRANSFER REAR OUTPUT SHAFT BEARING | *8 | CENTER DIFFERENTIAL CARRIER ASSEMBLY |
| *9 | CENTER DIFFERENTIAL CLUTCH DISC FLANGE (NO. 1) | *10 | CENTER DIFFERENTIAL CLUTCH DISC FLANGE (NO. 2) |
| *11 | CENTER DIFFERENTIAL CLUTCH DISC SET (DISC) | *12 | TRANSFER DIRECT CLUTCH DRUM SUB-ASSEMBLY |
| *13 | TRANSFER DIRECT CLUTCH FLANGE SNAP RING | *14 | TRANSFER DIRECT CLUTCH RETURN SPRING SNAP RING |
| • | Non-reusable part | ATF WS |
