Components [10/2014 - ]

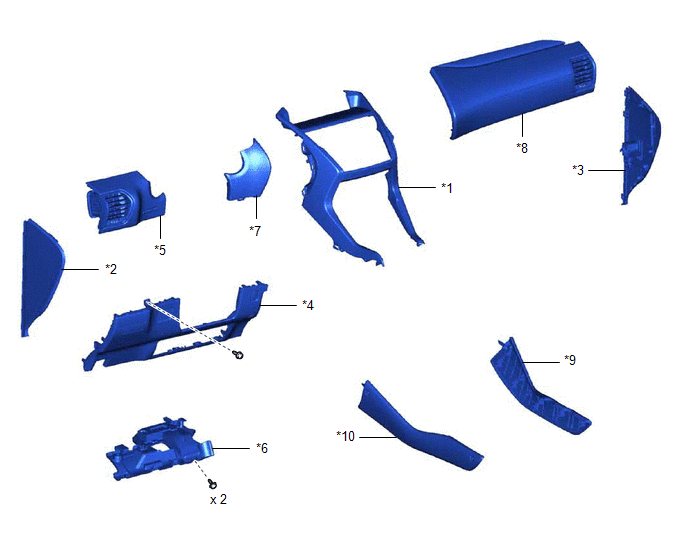

Fig 1: Identifying VSC Off Switch Replacement Components (1 Of 2)
GTY504665Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 CENTER INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY *2 INSTRUMENT SIDE PANEL LH
*3 INSTRUMENT SIDE PANEL RH *4 LOWER NO. 1 INSTRUMENT PANEL FINISH PANEL
*5 NO. 1 INSTRUMENT PANEL SAFETY PAD SUB-ASSEMBLY *6 NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY
*7 NO. 1 SWITCH HOLE BASE *8 NO. 2 INSTRUMENT PANEL SAFETY PAD SUB-ASSEMBLY
*9 UPPER NO. 1 CONSOLE PANEL GARNISH *10 UPPER NO. 2 CONSOLE PANEL GARNISH

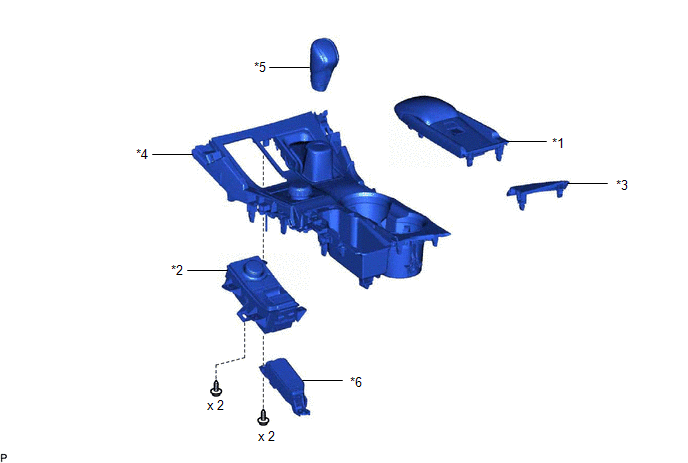

Fig 2: Identifying VSC Off Switch Replacement Components (2 Of 2)
GTY499808Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 CONSOLE ARMREST ASSEMBLY *2 INTEGRATION CONTROL AND PANEL ASSEMBLY (VSC OFF SWITCH)
*3 REAR UPPER CONSOLE PANEL *4 REAR UPPER CONSOLE PANEL SUB-ASSEMBLY
*5 SHIFT LEVER KNOB SUB-ASSEMBLY *6 SHIFT POSITION INDICATOR
