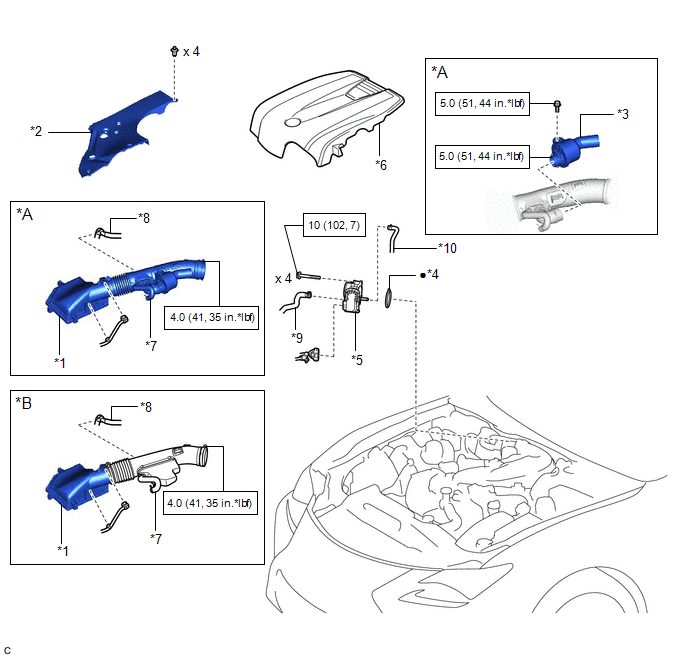

Components [11/2017 - ]
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | w/ Intake Air Sound Creator | *B | w/o Intake Air Sound Creator |
| *1 | AIR CLEANER CAP WITH AIR CLEANER HOSE | *2 | ENGINE ROOM SIDE COVER |
| *3 | INTAKE AIR SOUND CREATOR | *4 | THROTTLE BODY GASKET |
| *5 | THROTTLE BODY WITH MOTOR ASSEMBLY | *6 | V-BANK COVER SUB-ASSEMBLY |
| *7 | NO. 2 VENTILATION HOSE | *8 | FUEL VAPOR FEED HOSE |
| *9 | NO. 16 WATER BY-PASS HOSE | *10 | WATER BY-PASS HOSE |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
