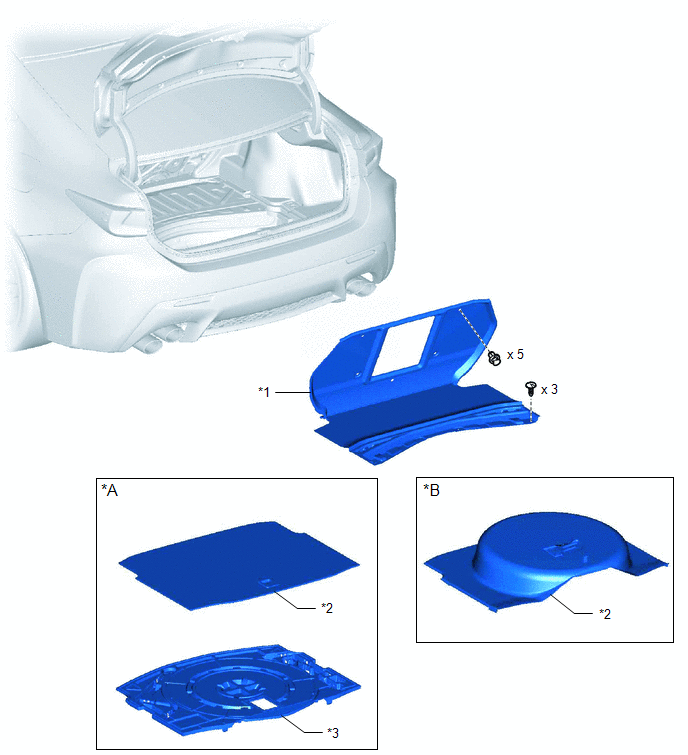

Components [09/2014 - 03/2019]
| *A | w/o Spare Tire | *B | w/ Spare Tire |
| *1 | FRONT LUGGAGE COMPARTMENT TRIM COVER | *2 | NO. 1 LUGGAGE COMPARTMENT TRIM COVER |
| *3 | SPARE WHEEL COVER TRAY | - | - |
for Brush Type Motor

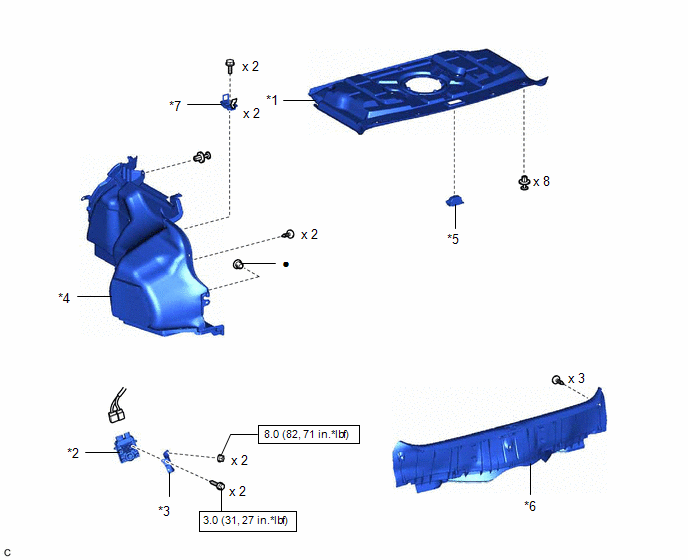

Fig 2: Fuel Pump ECU (For Brush Type Motor) Replacement Components With Torque Specifications [09/2014 - 03/2019] (2 Of 2)
| *1 | FRONT UPPER LUGGAGE COMPARTMENT TRIM COVER | *2 | FUEL PUMP CONTROL ECU ASSEMBLY |
| *3 | LUGGAGE COMPARTMENT TRIM SIDE COVER LH | *4 | NO. 1 LUGGAGE COMPARTMENT LIGHT ASSEMBLY |
| *5 | REAR LUGGAGE COMPARTMENT TRIM COVER | *6 | ROPE HOOK ASSEMBLY |
| • | Non-reusable part | - | - |
| *T1 | Type A and Type B: 8.4 N.m (86 kgf/cm, 74 in.lbf) Type C and Type D: 10 N.m (102 kgf/cm, 7 ft.lbf) |
- | - |
for Brushless Type Motor

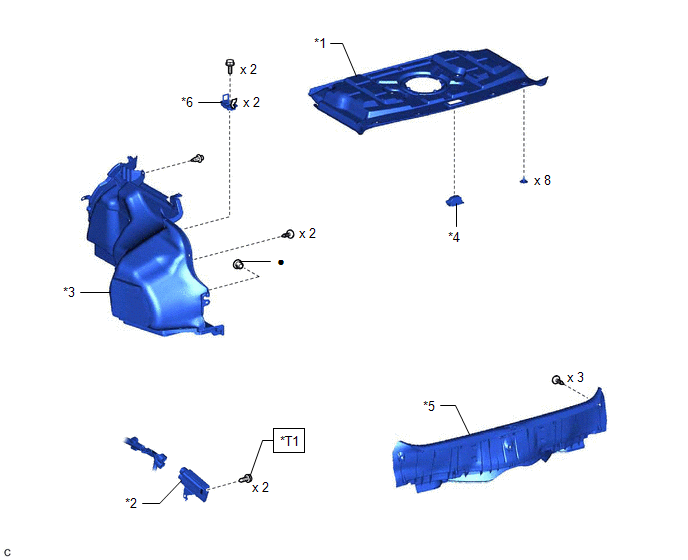

Fig 3: Fuel Pump ECU (For Brushless Type Motor) Replacement Components With Torque Specifications [09/2014 - 03/2019] (2 Of 2)
| *1 | FRONT UPPER LUGGAGE COMPARTMENT TRIM COVER | *2 | FUEL PUMP CONTROL ECU ASSEMBLY |
| *3 | FUEL PUMP CONTROL ECU BRACKET | *4 | LUGGAGE COMPARTMENT TRIM SIDE COVER LH |
| *5 | NO. 1 LUGGAGE COMPARTMENT LIGHT ASSEMBLY | *6 | REAR LUGGAGE COMPARTMENT TRIM COVER |
| *7 | ROPE HOOK ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
