Components [11/2017 - ]

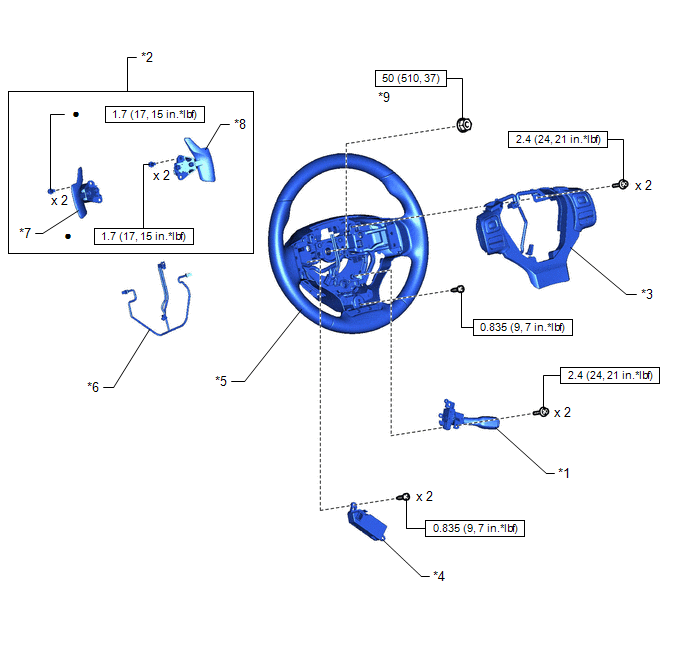

Fig 1: Heated Steering Wheel Controller Replacement Components With Torque Specifications [11/2017 - ]
| *1 | CRUISE CONTROL MAIN SWITCH | *2 | SHIFT PADDLE SWITCH (TRANSMISSION SHIFT SWITCH ASSEMBLY) |
| *3 | STEERING PAD SWITCH ASSEMBLY | *4 | STEERING VIBRATION AND HEATER ECU |
| *5 | STEERING WHEEL SUB-ASSEMBLY | *6 | NO. 1 SWITCH WIRE |
| *7 | SHIFT PADDLE SWITCH (TRANSMISSION SHIFT SWITCH ASSEMBLY) LH | *8 | SHIFT PADDLE SWITCH (TRANSMISSION SHIFT SWITCH ASSEMBLY) RH |
| *9 | STEERING WHEEL ASSEMBLY SET NUT | - | - |
| N.m (kgf/cm, ft.lbf): Specified | • | Non-reusable part | |
| * | Precoated part | - | - |
