Components [01/2023 - ]
Fig 1: Steering Column Assembly Replacement Components With Torque Specifications [01/2023 - ] (1 Of 7)
| *1 | STEERING WHEEL ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

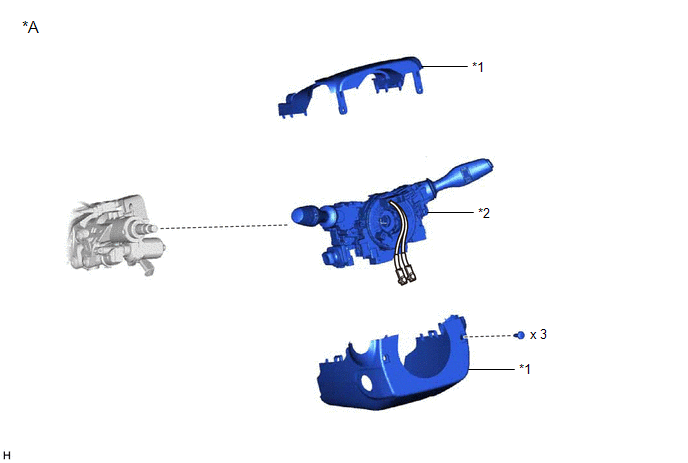

| *A | for Manual Tilt and Manual Telescopic Steering Column | - | - |
| *1 | STEERING COLUMN COVER | *2 | TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY |

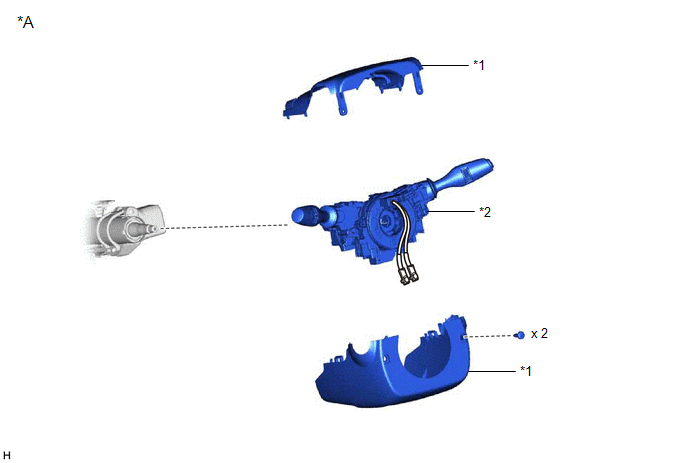

| *A | for Power Tilt and Power Telescopic Steering Column | - | - |
| *1 | STEERING COLUMN COVER | *2 | TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY |

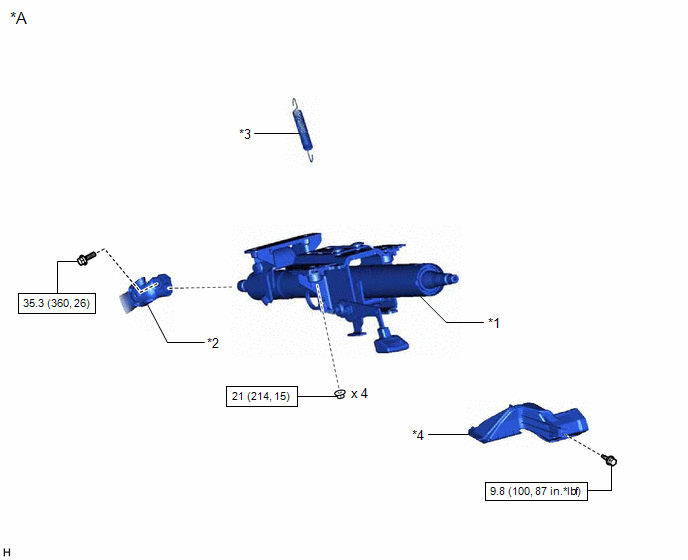

Fig 4: Steering Column Assembly Replacement Components With Torque Specifications [01/2023 - ] (4 Of 7)
| *A | for Manual Tilt and Manual Telescopic Steering Column | - | - |
| *1 | STEERING COLUMN ASSEMBLY | *2 | NO. 2 STEERING INTERMEDIATE SHAFT ASSEMBLY |
| *3 | BRAKE PEDAL RETURN SPRING | *4 | NO. 1 AIR DUCT SUB-ASSEMBLY |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

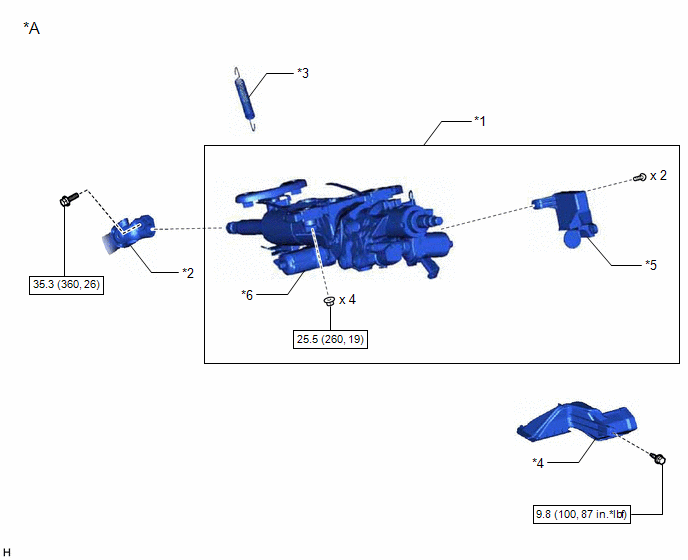

Fig 5: Steering Column Assembly Replacement Components With Torque Specifications [01/2023 - ] (5 Of 7)
| *A | for Power Tilt and Power Telescopic Steering Column | - | - |
| *1 | STEERING COLUMN ASSEMBLY | *2 | NO. 2 STEERING INTERMEDIATE SHAFT ASSEMBLY |
| *3 | BRAKE PEDAL RETURN SPRING | *4 | NO. 1 AIR DUCT SUB-ASSEMBLY |
| *5 | MULTIPLEX TILT AND TELESCOPIC ECU | *6 | TILT STEERING GEAR WITH MOTOR ASSEMBLY |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
Fig 6: Steering Column Assembly Replacement Components With Torque Specifications [01/2023 - ] (6 Of 7)
| *1 | FRONT SUSPENSION MEMBER BRACE SUB-ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
Fig 7: Steering Column Assembly Replacement Components With Torque Specifications [01/2023 - ] (7 Of 7)
| *1 | NO. 2 STEERING INTERMEDIATE SHAFT ASSEMBLY | *2 | STEERING SLIDING YOKE SUB-ASSEMBLY |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
