Components [10/2018 - ]

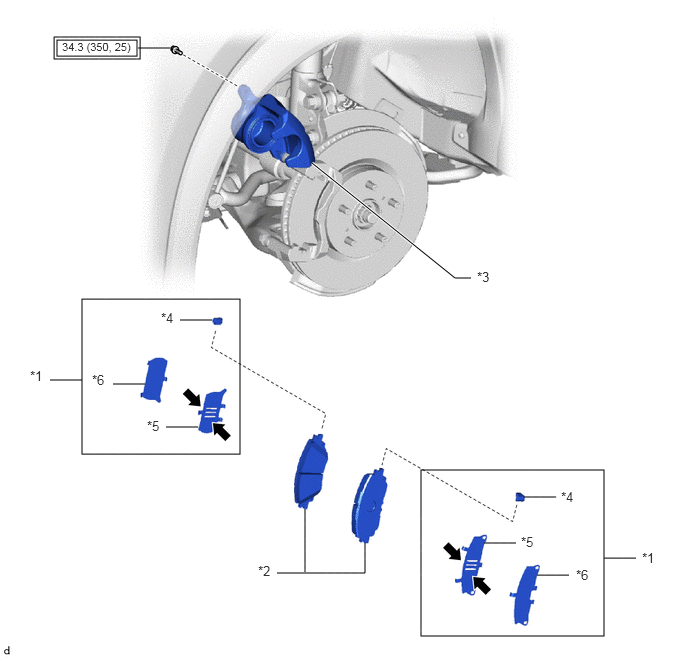

Fig 1: Front Disc Brake Pad Replacement Components With Torque Specifications
GTY781648Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 FRONT DISC BRAKE ANTI-SQUEAL SHIM KIT *2 FRONT DISC BRAKE PAD
*3 FRONT DISC BRAKE CYLINDER ASSEMBLY *4 FRONT DISC BRAKE PAD WEAR INDICATOR PLATE
*5 FRONT NO. 1 DISC BRAKE ANTI-SQUEAL SHIM *6 FRONT NO. 2 DISC BRAKE ANTI-SQUEAL SHIM
Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) Brake Shim Grease (Part No. 08887-80409)
