Removal [12/2023 - ]: Procedure
- DRAIN ENGINE COOLANT (for Engine)
Refer to REPLACEMENT [12/2023 - ]
- REMOVE WINDSHIELD WIPER MOTOR AND LINK ASSEMBLY
Refer to REMOVAL [09/2023 - ]
- REMOVE FRONT SUSPENSION UPPER TO COWL BRACE SUB-ASSEMBLY
Refer to PROCEDURE - Step 3
- REMOVE COWL VENTILATOR PANEL SUB-ASSEMBLY
Refer to PROCEDURE - Step 4

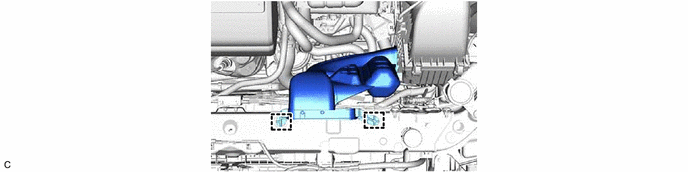

- REMOVE COOL AIR INTAKE DUCT SEAL
Refer to PROCEDURE - Step 1
- REMOVE INLET AIR CLEANER ASSEMBLY

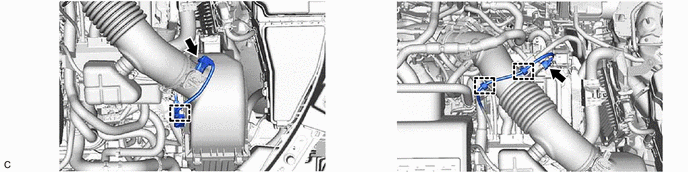

- DISCONNECT ENGINE WIRE

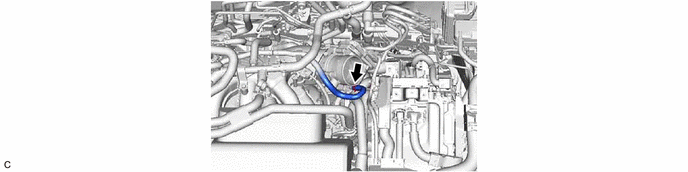

- DISCONNECT NO. 2 FUEL VAPOR FEED HOSE ASSEMBLY

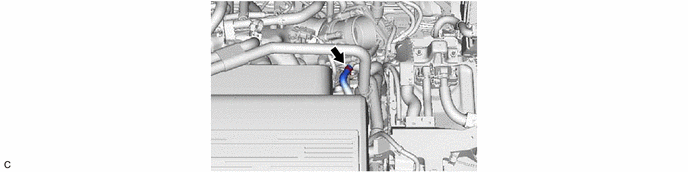

- DISCONNECT WATER HOSE SUB-ASSEMBLY

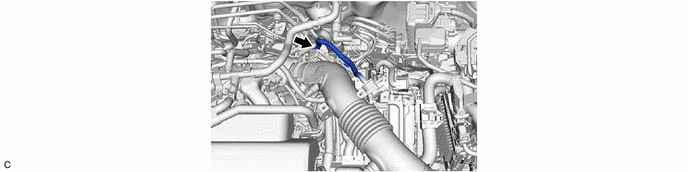

- DISCONNECT NO. 2 VENTILATION HOSE

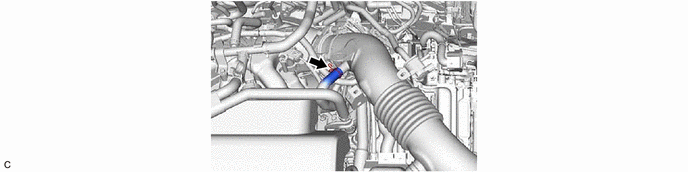

- DISCONNECT FUEL VAPOR FEED HOSE ASSEMBLY

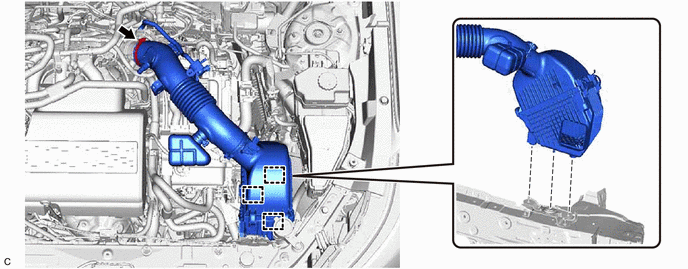

- REMOVE AIR CLEANER ASSEMBLY WITH AIR CLEANER HOSE

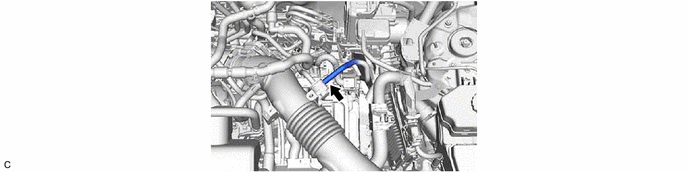

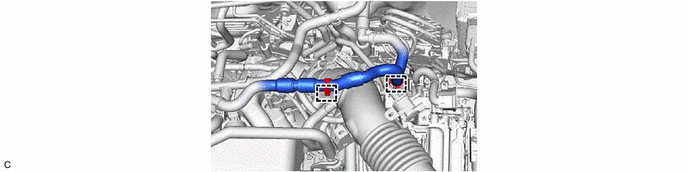

- DISCONNECT WATER BY-PASS HOSE
- DISCONNECT NO. 2 WATER BY-PASS HOSE

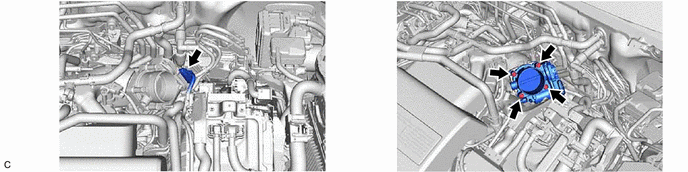

- REMOVE THROTTLE BODY WITH MOTOR ASSEMBLY NOTE:
If the throttle body with motor assembly has been struck or dropped, replace it.

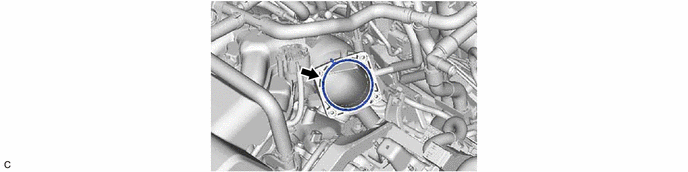

- REMOVE THROTTLE BODY GASKET
