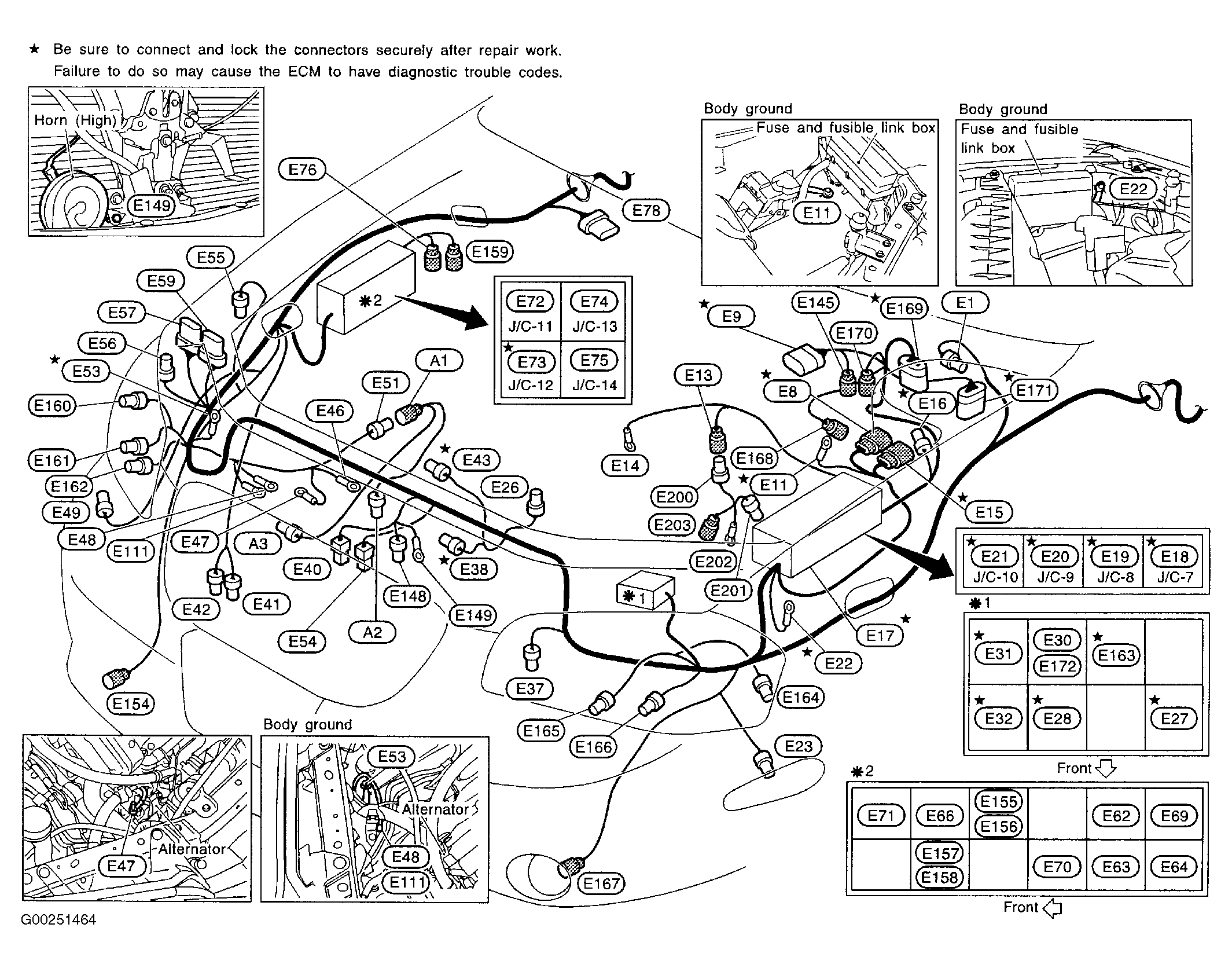

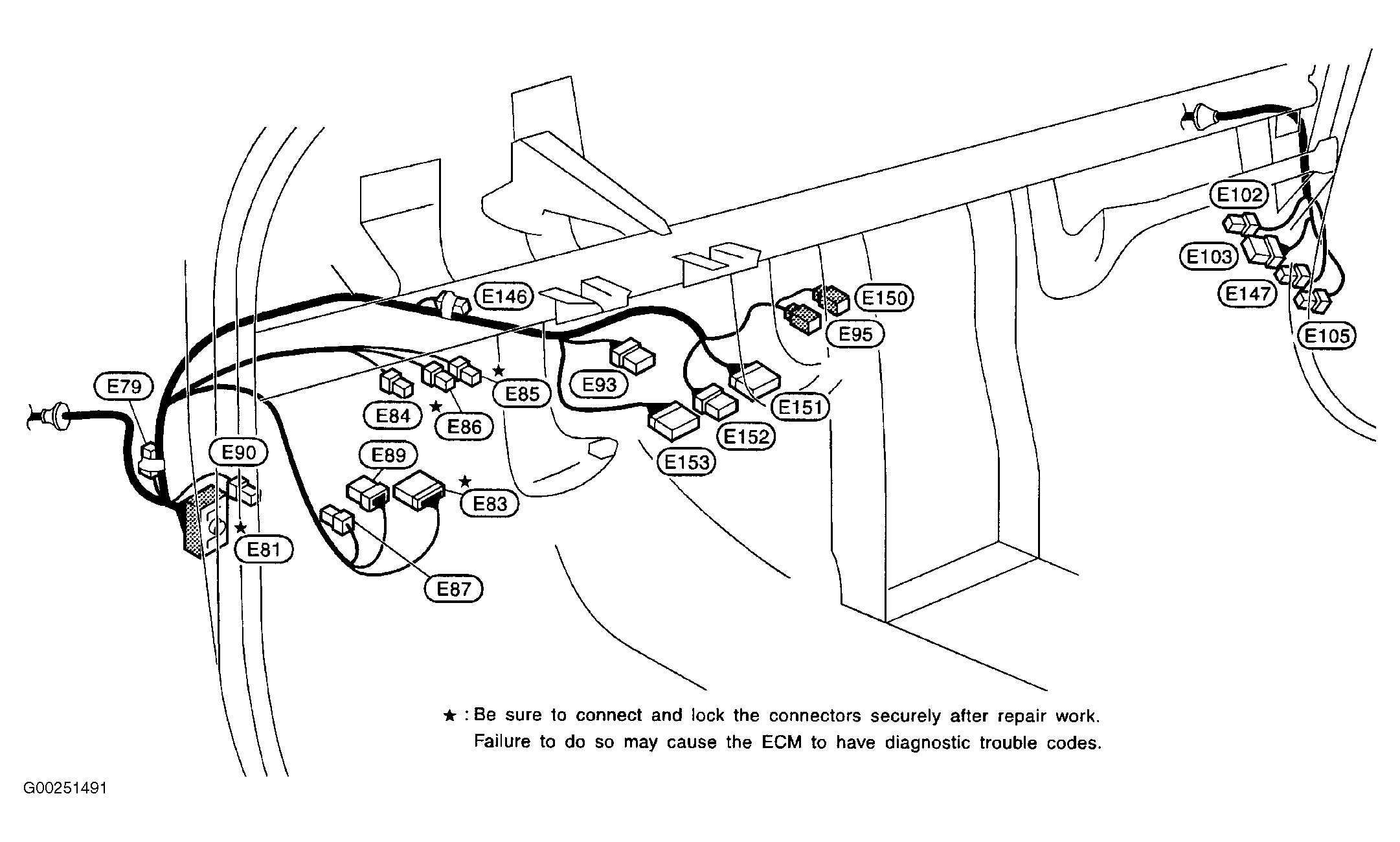

| Engine Compartment Harness |
| E1 |
Gray |
2 |
Brake Fluid Level Switch |
| E8 |
Gray |
8 |
To F17 |
| E9 (Super Multiple Junction) |
Gray |
30 |
ABS Actuator & Electric Unit (With M/T) |
| E11 |
..... |
..... |
Body Ground |
| E13 |
Gray |
1 |
To E200 |
| E14 |
..... |
..... |
Battery - Fusible Link (120-Amp) |
| E15 |
Black |
8 |
To F18 |
| E16 |
Gray |
2 |
Dropping Resistor (With A/T) |
| E17 |
..... |
..... |
Fuse & Fusible Link Box |
| E18 |
Gray |
6 |
Joint Connector No. 7 |
| E19 |
Gray |
6 |
Joint Connector No. 8 |
| E20 |
White |
6 |
Joint Connector No. 9 |
| E21 |
White |
6 |
Joint Connector No. 10 |
| E22 |
..... |
..... |
Body Ground |
| E23 |
Gray |
2 |
Left Front Side Marker Light |
| E26 |
Gray |
2 |
Hood Switch |
| E27 |
Brown |
6 |
Cooling Fan Relay No. 1 |
| E28 |
Brown |
6 |
Cooling Fan Relay No. 2 |
| E30 |
Blue |
4 |
Clutch Interlock Relay (With M/T) |
| E31 |
Brown |
6 |
Cooling Fan Relay No. 3 |
| E32 |
Brown |
6 |
ECM Relay |
| E37 |
Black |
3 |
Refrigerant Pressure Sensor |
| E38 |
Gray |
4 |
Cooling Fan Motor No. 1 |
| E40 |
Black |
1 |
Horn (High) |
| E41 |
Gray |
2 |
Front Washer Motor |
| E42 |
Brown |
2 |
Washer Level Switch (If Equipped) |
| E43 |
Gray |
4 |
Cooling Fan Motor No. 2 |
| E46 |
..... |
..... |
Generator |
| E47 |
..... |
..... |
Generator |
| E48 |
..... |
..... |
Body Ground |
| E49 |
Gray |
2 |
Right Front Side Marker |
| E51 |
Gray |
3 |
To A1 |
| E53 |
..... |
..... |
Body Ground |
| E54 |
Black |
1 |
Vehicle Security Horn |
| E55 |
Black |
2 |
Ambient Sensor |
| E56 |
Gray |
4 |
Daytime Light Control Unit (Canada) |
| E57 |
Gray |
6 |
Daytime Light Control Unit (Canada) |
| E59 |
Gray |
8 |
Daytime Light Control Unit (Canada) |
| E62 |
Blue |
4 |
Tail Lamp Relay |
| E63 |
Blue |
4 |
Vehicle Security Horn Relay No. 2 |
| E64 |
Blue |
4 |
Front Fog Lamp Relay |
| E66 |
White |
3 |
Horn Relay |
| E69 |
Blue |
4 |
Door Mirror Defogger Relay (If Equipped) |
| E70 |
Blue |
4 |
Vehicle Security Horn Relay No. 1 |
| E71 |
Blue |
4 |
A/C Relay |
| E72 |
White |
6 |
Joint Connector No. 11 |
| E73 |
White |
6 |
Joint Connector No. 12 |
| E74 |
White |
6 |
Joint Connector No. 13 |
| E75 |
White |
6 |
Joint Connector No. 14 |
| E76 |
Gray |
2 |
Right Front Wheel Sensor (With M/T) |
| E78 |
Gray |
6 |
Front Wiper Motor |
| E79 |
White |
2 |
Diode |
| E81 (Super Multiple Junction) |
..... |
69 |
To M15 |
| E83 |
White |
10 |
Fuse Block (J/B) |
| E84 |
Blue |
2 |
Clutch Interlock Switch (With M/T) |
| E85 |
Black |
2 |
Stop Lamp Switch |
| E86 |
Brown |
2 |
ASCD Brake Switch |
| E87 |
Black |
2 |
Fuse Block (J/B) |
| E89 |
White |
6 |
Fuse Block (J/B) |
| E90 |
White |
2 |
Circuit Breaker |
| E93 |
White |
6 |
Ignition Switch |
| E95 |
Brown |
2 |
Key Switch (With M/T) |
| E102 |
White |
2 |
Blower Motor |
| E103 |
Brown |
6 |
Blower Motor Relay |
| E105 |
Green |
2 |
To M97 |
| E111 |
..... |
..... |
Body Ground |
| E145 |
Brown |
2 |
Left Front Wheel Sensor (With M/T) |
| E146 |
White |
2 |
Diode |
| E147 |
Yellow |
4 |
To M150 |
| E148 |
Yellow |
2 |
Crash Zone Sensor |
| E149 |
..... |
..... |
Body Ground |
| E150 |
White |
4 |
Key Switch (With A/T) |
| E151 |
White |
12 |
Combination Switch (Lighting Switch & Turn Signal Switch) |
| E152 |
White |
6 |
Combination Switch (Front Fog Lamp Switch) |
| E153 |
Gray |
12 |
Combination Switch (Front Wiper Switch) |
| E154 |
Gray |
2 |
Right Fog Lamp |
| E155 |
Brown |
6 |
Right Headlight Relay (USA) |
| E156 |
Brown |
6 |
Right Headlight Relay (Canada) |
| E157 |
Brown |
6 |
Left Headlight Relay (USA) |
| E158 |
Brown |
6 |
Left Headlight Relay (Canada) |
| E159 |
Gray |
2 |
Right Front Wheel Sensor (With A/T) |
| E160 |
Brown |
2 |
Right Front Turn Signal |
| E161 |
Gray |
3 |
Right Headlight (Low Beam & Parking Light) |
| E162 |
Black |
2 |
Right Headlight (High Beam) |
| E163 |
Blue |
4 |
Throttle Control Motor Relay |
| E164 |
Brown |
2 |
Left Front Turn Signal |
| E165 |
Gray |
3 |
Left Headlight (Low Beam & Parking Light) |
| E166 |
Black |
2 |
Left Headlight (High Beam) |
| E167 |
Gray |
2 |
Left Fog Lamp |
| E168 |
Blue |
2 |
Left Front Wheel Sensor (With TCS) |
| E169 (Super Multiple Junction) |
Gray |
30 |
ABS Actuator & Electric Unit (A/T Without TCS) |
| E170 |
Blue |
2 |
Left Front Wheel Sensor (With A/T & ABS) |
| E171 (Super Multiple Junction) |
Black |
31 |
ABS/TCS Control Unit (With TCS) |
| E172 |
Blue |
4 |
Park/Neutral Position Relay (With A/T) |
| Engine Compartment Sub-Harness |
| E200 |
Gray |
1 |
To E13 |
| E201 |
Gray |
1 |
Starter Motor (With A/T) |
| E202 |
..... |
..... |
Starter Motor |
| E203 |
Gray |
1 |
Starter Motor (With M/T) |
| Generator Harness |
| A1 |
Gray |
3 |
To E51 |
| A2 |
Gray |
4 |
Generator |
| A3 |
Black |
1 |
Compressor |
