Combination Switch Matrix
WARNING: This page is about a different car, the 2011 Nissan Xterra. However, it is still accessible from the selected car via links, so may be relevant.

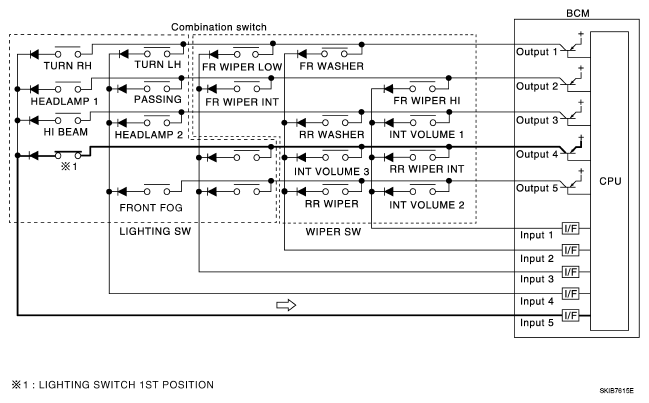

Combination switch consists of INPUT circuit and OUTPUT circuit.
Combination switch INPUT-OUTPUT system list
COMBINATION SWITCH INPUT-OUTPUT SYSTEM LIST
| System | OUTPUT 1 | OUTPUT 2 | OUTPUT 3 | OUTPUT 4 | OUTPUT 5 |
|---|---|---|---|---|---|
| INPUT 1 | - | FR WASHER | FR WIPER LOW | TURN LH | TURN RH |
| INPUT 2 | FR WIPER HI | - | FR WIPER INT | PASSING | HEADLAMP 1 |
| INPUT 3 | INT VOLUME 1 | RR WASHER | - | HEADLAMP 2 | HI BEAM |
| INPUT 4 | RR WIPER INT | INT VOLUME 3 | - | - | TAIL LAMP |
| INPUT 5 | INT VOLUME 2 | RR WIPER | - | FR FOG | - |
NOTE:
Headlamp has a dual system switch.
