Steering Outer Socket and Inner Socket
WARNING: This page is about a different car, the 2006 Nissan Titan. However, it is still accessible from the selected car via links, so may be relevant.
STEERING OUTER SOCKET AND INNER SOCKET SERVICE DATA AND SPECIFICATIONS
| Tie-rod ball joint outer socket | Swinging torque (F) | 0.3 - 2.9 N.m (0.03 - 0.29 kg-m, 3 - 25 in-lb) |

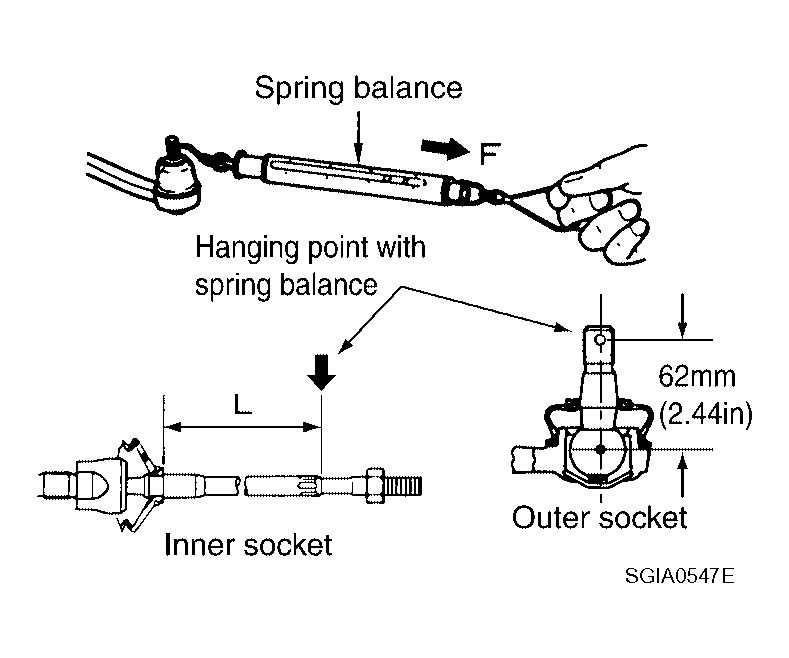

Measurement on spring balance
|
4.84 - 46.7 N (0.50 - 4.7 kg-f, 4 - 34 lb-f) | |
| Rotating torque | 0.3 - 2.9 N.m (0.03. 0.29 kg-m, 3 - 25 in-lb) | |
| Axial end play | 0.5 mm (0.020 in) or less | |
| Tie-rod ball joint inner socket | Swinging torque | 1.0 - 7.8 N.m (0.11 - 0.79 kg-m, 9 - 69 in-lb) |
Measurement on spring balance
|
12.1 - 93.7 N (1.3 - 9.5 kg-f, 9 - 69 lb-f) | |
| Axial end play | 0.2 mm (0.08 in) or less | |
STEERING OUTER SOCKET AND INNER SOCKET SERVICE DATA AND SPECIFICATIONS
| Unit: mm (in) | |
|---|---|
| Inner socket length "L" | 115.2 (4.54) |
