Terminals and Reference Value for Satellite Radio Tuner
WARNING: This page is about a different car, the 2006 Nissan Xterra. However, it is still accessible from the selected car via links, so may be relevant.
TERMINALS AND REFERENCE VALUE FOR SATELLITE RADIO TUNER CHART
| Terminal (Wire color) | Item | Signal input/ output | Condition | Voltage (approx.) | ||
|---|---|---|---|---|---|---|
| + | - | Ignition switch | Operation | |||
| 22 (R) | 21(G) | Audio signal LH | Output | ON | Receive audio signal. | |
| 24(B) | 23 (W) | Audio signal RH | Output | ON | Receive audio signal | |
| 25 | - | Shield | - | - | - | - |
| 26 | ON | Approx.0V | ||||

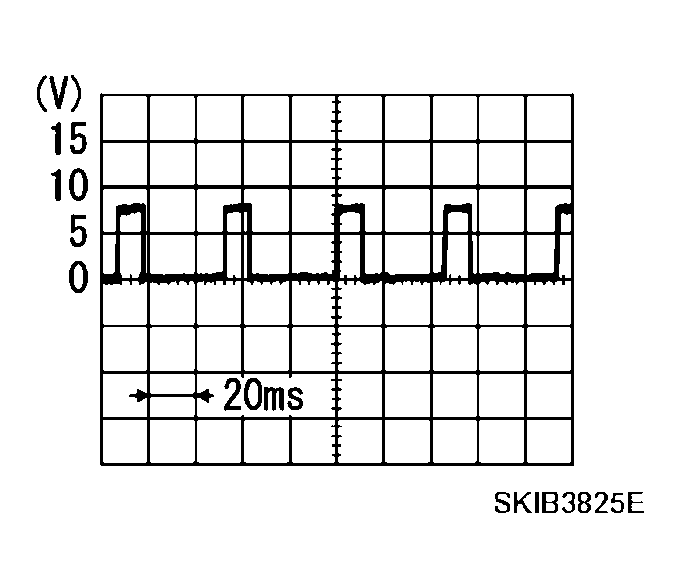

| 28(O) | Ground | REQ1 (SAT-AUDIO) | Output | ON | Set to the satellite radio mode | |

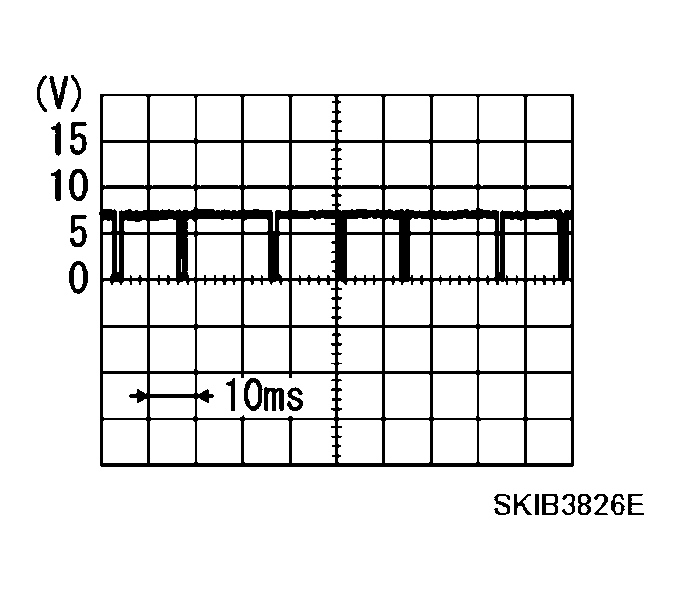

| 29(P) | Ground | Communication signal (SAT-AUDIO) | Output | ON | Set to the satellite radio mode | |

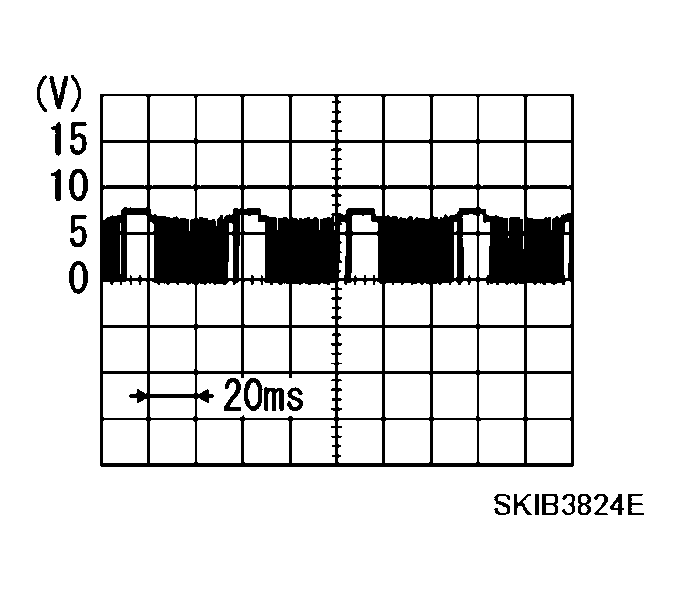

| 30 (L) | Ground | Communication signal (AUDIO-SAT) | Input | ON | Set to the satellite radio mode | |
| 32 (R/B) | Ground | Battery power supply | Input | OFF | - | Battery voltage |
| 36 (G/B) | ACC power supply | ACC | ||||
| 37 | - | Antenna signal | - | - | - | |
