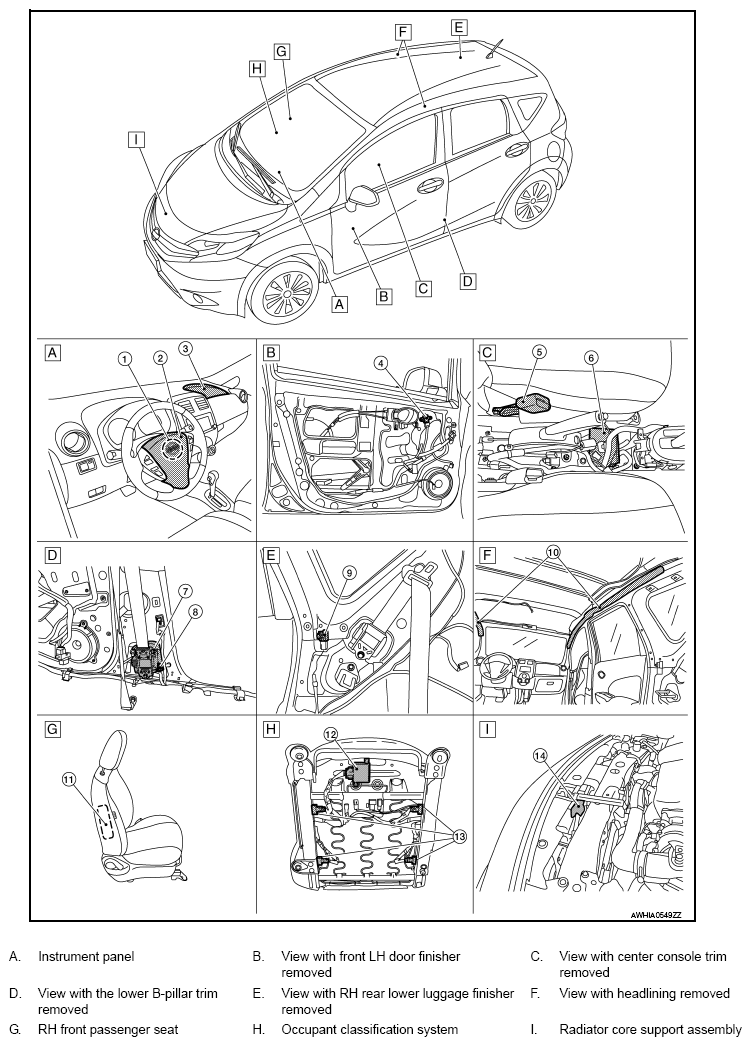

| 1. |
Spiral cable |
The spiral cable provides a rotating physical connection to the driver air bag module. |
| 2. |
Drivers air bag module |
Refer to
"DRIVER AIR BAG MODULE ". |
| 3. |
Front passenger air bag module |
Refer to
"FRONT PASSENGER AIR BAG MODULE ". |
| 4. |
Front door satellite sensor |
Refer to
"FRONT DOOR SATELLITE SENSOR ". |
| 5. |
Seat belt buckle switch LH (RH similar) |
The seat belt buckle switches (LH/RH) provide the seat belt buckle signals to the air bag diagnosis sensor unit and the combination meter. |
| 6. |
Air bag diagnosis sensor unit |
Refer to
"AIR BAG DIAGNOSIS SENSOR UNIT ". |
| 7. |
Front seat belt pre-tensioner LH (RH similar) |
Refer to
"FRONT SEAT BELT PRE-TENSIONER ". |
| 8. |
Front side air bag satellite sensor |
Refer to
"FRONT SIDE AIR BAG SATELLITE SENSOR ". |
| 9. |
Rear side air bag satellite sensor RH (LH similar) |
Refer to
"REAR SIDE AIR BAG SATELLITE SENSOR ". |
| 10. |
Side curtain air bag module |
Refer to
"SIDE CURTAIN AIR BAG MODULE ". |
| 11. |
Front side air bag module |
Refer to
"FRONT SIDE AIR BAG MODULE ". |
| 12. |
Occupant classification system control unit |
Refer to
"OCCUPANT CLASSIFICATION SYSTEM: SYSTEM DESCRIPTION ". |
| 13. |
Occupant classification system sensors |
Refer to
"OCCUPANT CLASSIFICATION SYSTEM: SYSTEM DESCRIPTION ". |
| 14. |
Crash zone sensor |
Refer to
"CRASH ZONE SENSOR ". |
