System Description

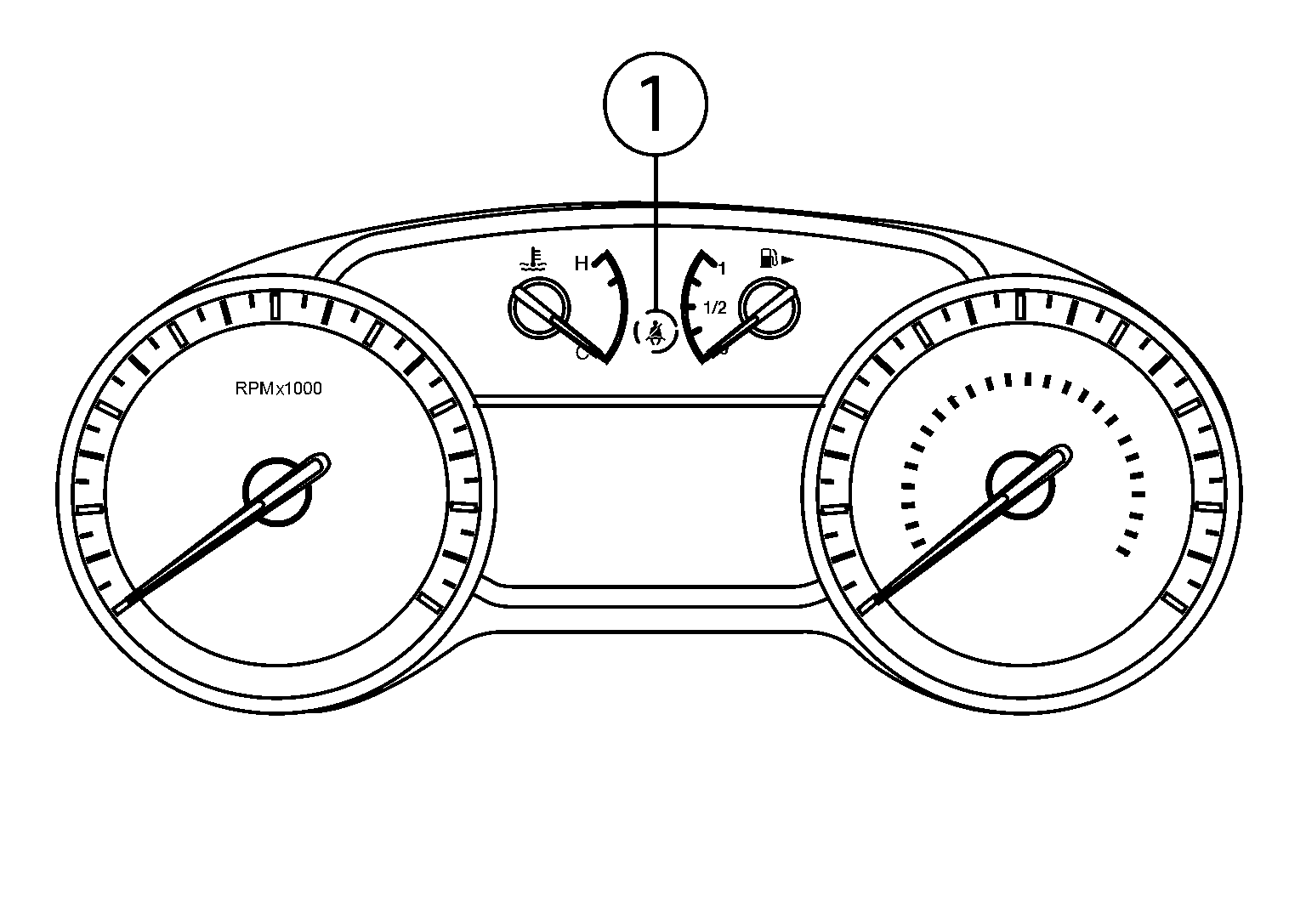

The seat belt warning lamp (1) will remind the driver if the driver or front passenger (US/CAN models) seat belt should be buckled. The system works in conjunction with the occupant classification system. Refer to SYSTEM DESCRIPTION .
SEAT BELT WARNING SYSTEM OPERATION
| Driver seat status (Ignition switch ON) |
Passenger seat status | Seat belt buckle switch (driver side) status | Seat belt buckle switch (passenger side) status | Seat belt warning lamp |
|---|---|---|---|---|
| Seat occupied | Seat occupied | Buckled | Buckled | Off |
| Unbuckled | On | |||
| Seat unoccupied | - | Off | ||
| - | Unbuckled | On |
