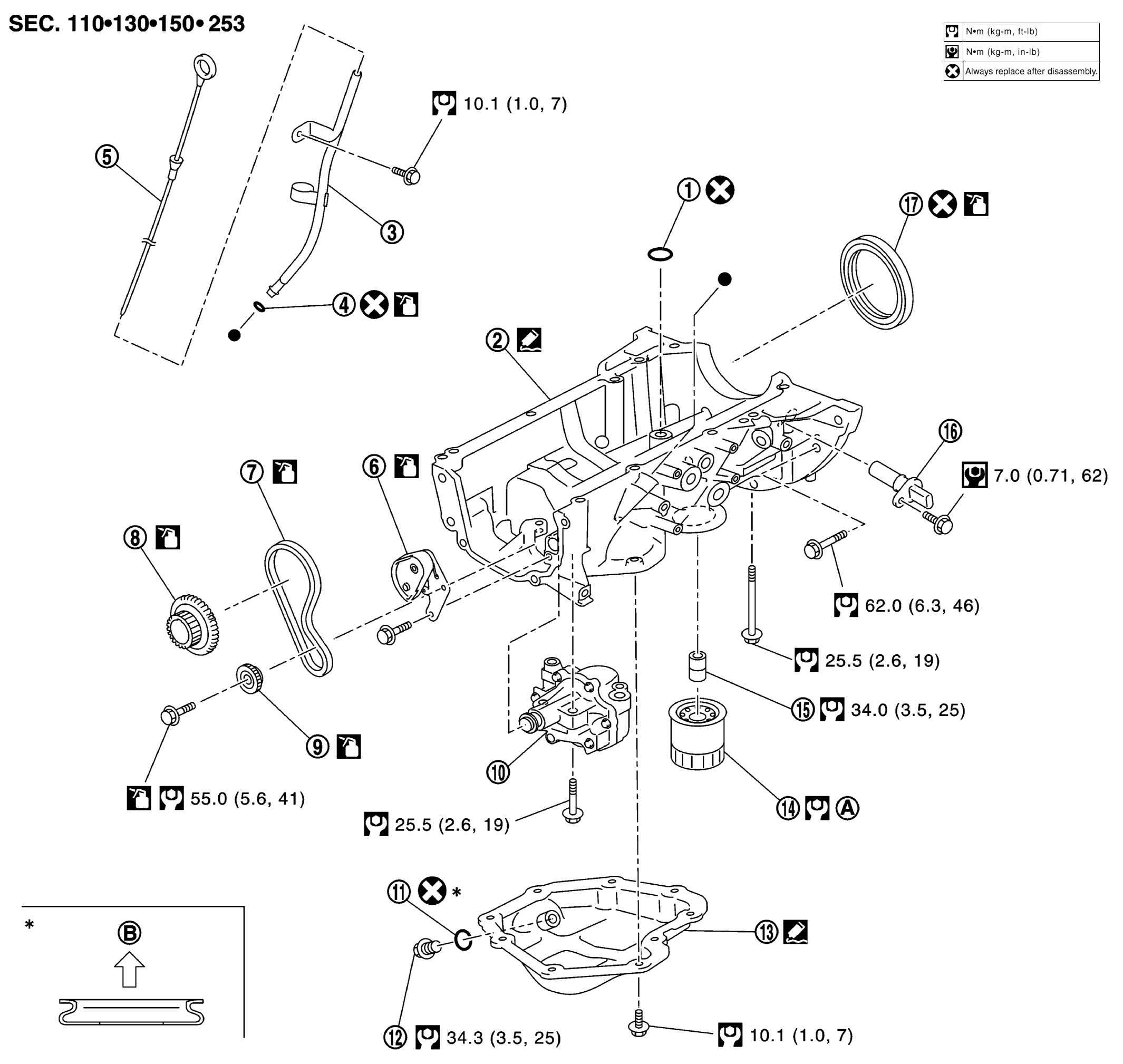

Exploded View With Torque Specifications
| 1. | O-ring | 2. | Oil pan (upper) | 3. | Oil level gauge guide |
| 4. | O-ring | 5. | Oil level gauge | 6. | Oil pump chain tensioner |
| 7. | Oil pump drive chain | 8. | Crankshaft sprocket | 9. | Oil pump sprocket |
| 10. | Oil pump | 11. | Drain plug washer | 12. | Drain plug |
| 13. | Oil pan (lower) | 14. | Oil filter | 15. | Connector bolt |
| 16. | Crankshaft position sensor | 17. | Rear oil seal | A. | Refer to REMOVAL AND INSTALLATION |
| B. | Oil pan side |
