Physical Values
MAIN POWER WINDOW AND DOOR LOCK/UNLOCK SWITCH
| Terminal No. (Wire color) |
Description | Condition | Voltage (V) | ||
|---|---|---|---|---|---|
| + | - | Signal name | Input/Output | ||
| 1 (B) |
Ground | Ground | - | - | 0-1 |
| 2 (GR) |
Ground | Front power window motor (passenger side) DOWN signal |
Output | When front RH switch in power window main switch is DOWN at operated. | Battery voltage |
| 3 (L) |
Ground | Central door lock sw signal | Input | NEUTRAL position | 1.0 - 1.5 V |
| LOCK position | 0 V | ||||
| 4 (P) |

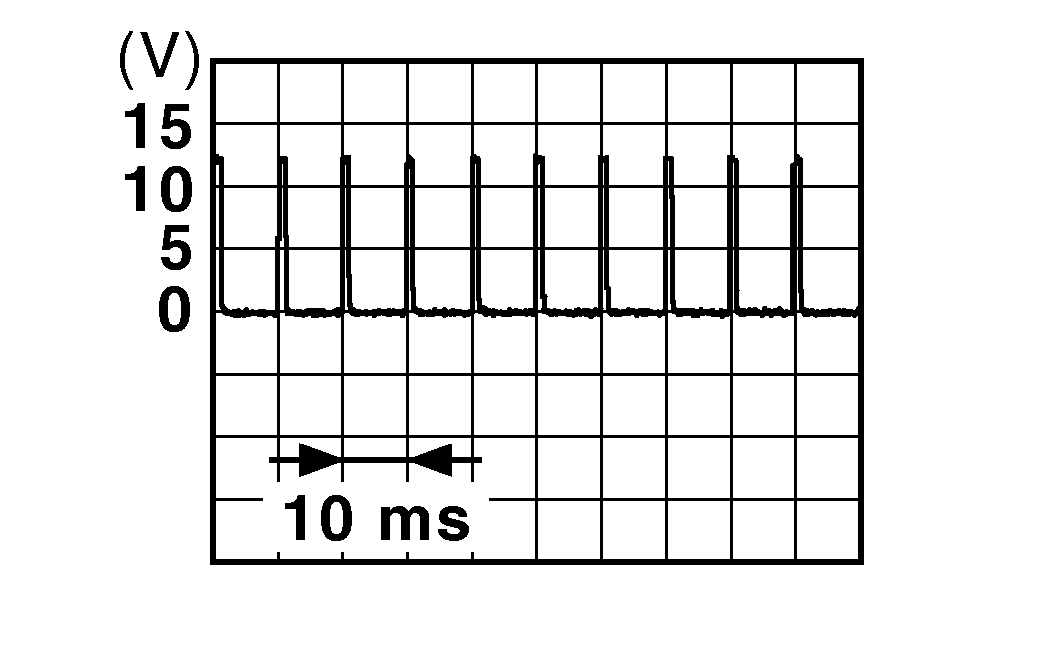

Ground | Encoder pulse signal 2 | Input | When front power window motor (driver side) operates. | |
| 5 (W) |
Ground | Encoder pulse signal 1 | Input | When front power window motor (driver side) operates. | |
| 6 (P) |
Ground | Rear power window motor RH DOWN signal | Output | When rear RH switch in power window main switch is DOWN at operated. | Battery voltage |
| 7 (LG) |
Ground | Rear power window motor RH UP signal | Output | When rear RH switch in power window main switch is UP at operated. | Battery voltage |
| 8 (Y) |
Ground | Rear power window motor LH DOWN signal | Output | When rear LH switch in power window main switch is DOWN at operated. | Battery voltage |
| 9 (G) |
Ground | Rear power window motor LH UP signal | Output | When rear LH switch in power window main switch is UP at operated. | Battery voltage |
| 10 (SB) |
Ground | Ignition switch power supply | Input | Ignition switch ON | Battery voltage |
| Other than above | 0-1 | ||||
| 12 (LG) |
Ground | Encoder ground | - | - | 0-1 |
| 14 (G) |
Ground | Encoder power supply | Output | Ignition switch ON | Battery voltage |
| 15 (BR) |
Ground | Central door unlock sw signal | Input | NEUTRAL position | 1.0 - 1.5 V |
| UNLOCK position | 0 V | ||||
| 16 (V) |
Ground | Front power window motor (passenger side) UP signal | Output | When front RH switch in power window main switch is UP at operated. | Battery voltage |
| 17 (O) |
Ground | Front power window motor (driver side) UP signal | Output | When front LH switch in power window main switch is UP at operated. | Battery voltage |
| 18 (R) |
Ground | Battery power supply | Input | Ignition switch OFF | Battery voltage |
| 19 (GR) |
Ground | Front power window motor (driver side) DOWN signal | Output | When front LH switch in power window main switch is DOWN at operated. | Battery voltage |
