Connector End View - X562 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Tesla Part Number 1118256-00-A
Connector AMP 2302475-2
Color WH
Connector Location:

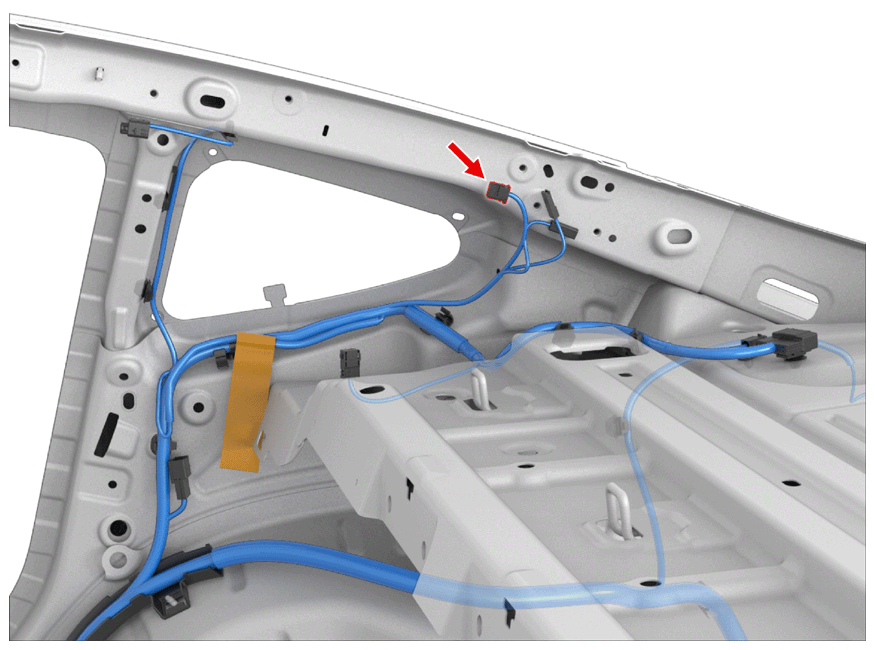

Fig 1: Connector Component Location - X562 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Connector Pinout:
Fig 2: Connector End View - X562 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Connector Details:
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | AMP | 2-1703930-1 | 0.50x0.40F | RD | 0.35 | X050 | 47 | ||
| 2 | unused | ||||||||
| 3 | unused | ||||||||
| 4 | AMP | 2-1703930-1 | 0.50x0.40F | BK | 0.35 | G032 | 1 | ||
| 5 | unused | ||||||||
| 6 | unused | ||||||||
| 7 | AMP | 1-1703930-1 | 0.50x0.40F | GY | 0.13 | X908M | 13 | ||
| 8 | unused | ||||||||
| 9 | AMP | 1-1703930-1 | 0.50x0.40F | YE | 0.13 | X908M | 14 | ||
| 10 | unused | ||||||||
