Master Switch

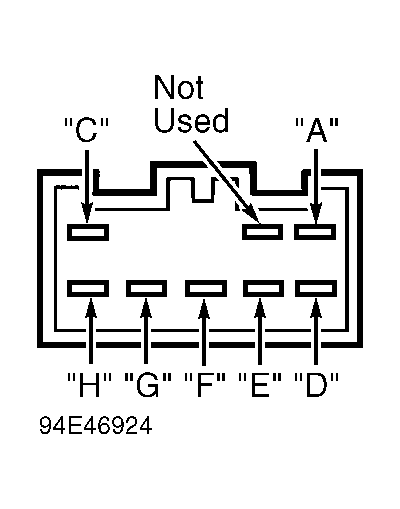

Remove power window master switch. See WINDOW SWITCH under REMOVAL & INSTALLATION. Check for continuity between specified switch terminals with switch in each position. If continuity is not as specified, replace switch. See Fig 1 or Figure . See appropriate POWER WINDOW MASTER SWITCH TEST table.
NOTE:
On Legend, the driver's switch cannot be isolated for testing. Perform SWITCH INPUTS TEST. See Figure. If inputs are normal, but driver's switch does not operate properly, replace master switch assembly.
POWER WINDOW MASTER SWITCH TEST (LEGEND)
| Position | Main Switch | Pin Continuity | |
|---|---|---|---|
| Right Front Switch | |||
| Off | On | "G"-"P"-"Q" | |
| Off | "G"-"P" | ||
| Up | On | "C"-"P"; "G"-"Q" | |
| Off | "C"-"P" | ||
| Down | On | "C"-"G"; "P"-"Q" | |
| Off | "C"-"G" | ||
| Right Rear Switch | |||
| Off | On | "M"-"N"-"Q" | |
| Off | "M"-"N" | ||
| Up | On | "O"-"M"; "N"-"Q" | |
| Off | "M"-"O" | ||
| Down | On | "N"-"O"; "M"-"Q" | |
| Off | "N"-"O" | ||
| Left Rear Switch | |||
| Off | On | "D"-"E"-"Q" | |
| Off | "D"-"E" | ||
| Up | On | "D"-"F"; "E"-"Q" | |
| Off | "F"-"D" | ||
| Down | On | "E"-"F"; "D"-"Q" | |
| Off | "E"-"F" | ||
