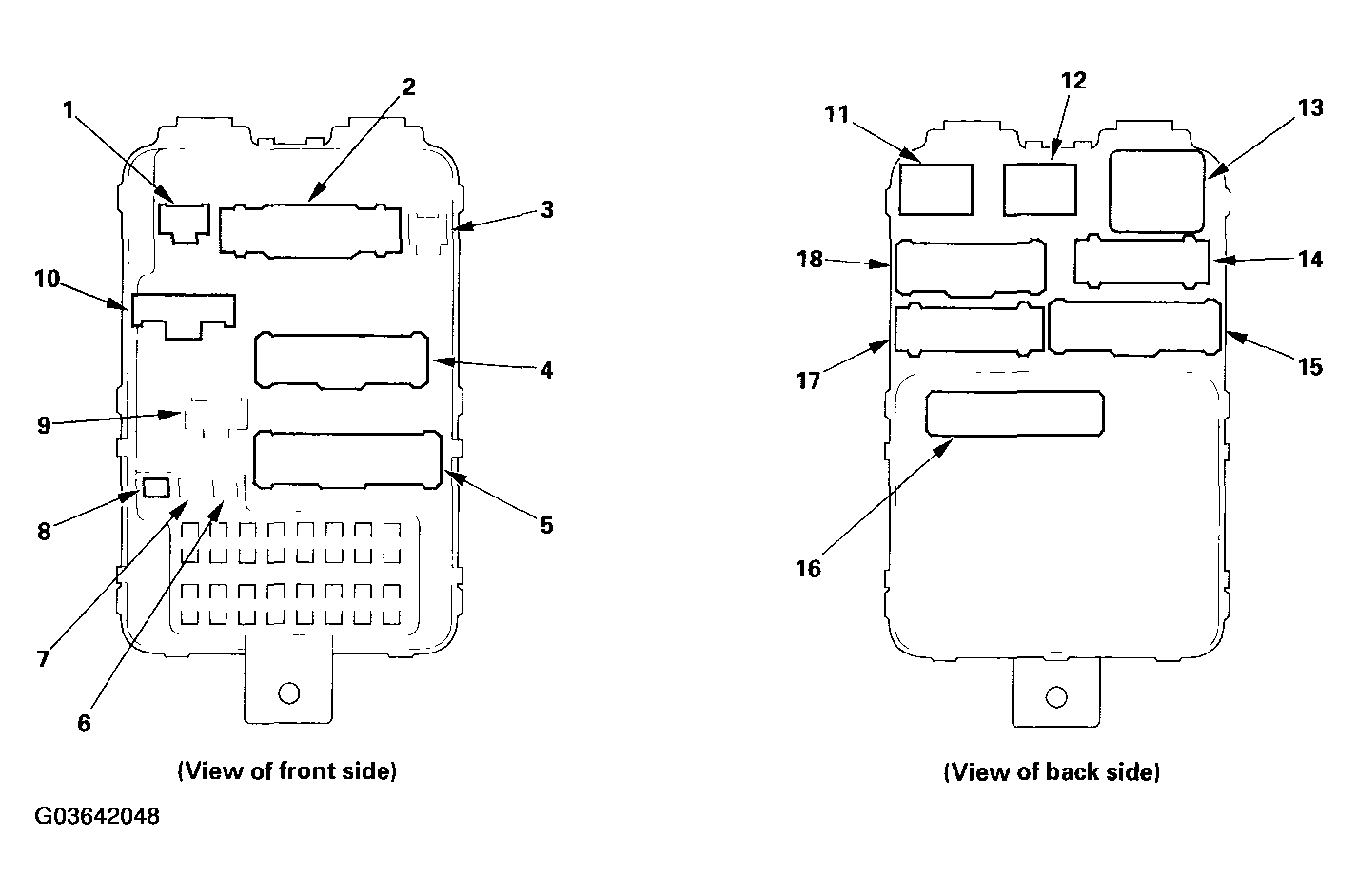

Passenger's Under-dash Fuse/Relay Box
FUSE/RELAY DESCRIPTION
| Socket | Ref | Terminal | Connects to |
|---|---|---|---|
| A | 10 | 3 | Right engine compartment wire harness
|
| Accessory power socket relay | 12 | 4 | |
| B | 4 | 18 | Right engine compartment wire harness
|
| C | 5 | 20 | Right side wire harness
|
| D | 9 | 4 | Not used |
| Diode | 6 | - | (for A/C) |
| Diode | 7 | - | Right rear door courtesy light |
| Diode | 8 | - | Front passenger's door courtesy light |
| E | 2 | 20 | Front passenger's door wire harness (see FRONT PASSENGER'S DOOR WIRE HARNESS ) |
| F | 3 | - | Not used |
| G | 15 | 18 | Dashboard wire harness A
|
| H | 17 | 18 | Dashboard wire harness A
|
| J | 18 | 16 | Dashboard wire harness B (see DASHBOARD WIRE HARNESS B (RIGHT BRANCH) ) |
| K | 1 | 3 | Right side wire harness
|
| Passenger's multiplex control unit connector A | 16 | 24 | (Plugs directly into the fuse box) |
| Power window relay | 11 | 4 | |
| Rear window defogger relay | 13 | 4 | |
| S | 14 | 16 | Dashboard wire harness B (see DASHBOARD WIRE HARNESS B (RIGHT BRANCH) ) |
