Auxiliary Jack Assembly Connector for Inputs and Outputs (2016-17)
Auxiliary Jack Assembly Connector for Inputs and Outputs

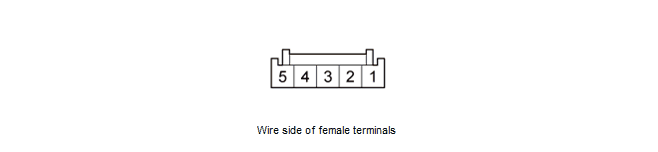

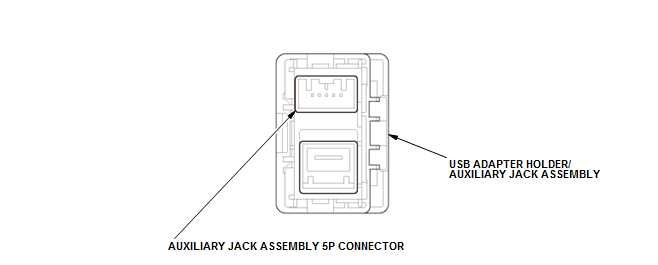

AUXILIARY JACK ASSEMBLY 5P CONNECTOR
| Cavity | Wire Color | Terminal Name | Description |
|---|---|---|---|
| 1 | RED | AUX R CH | Outputs auxiliary sound signal |
| 2 | BLK | AUX L CH | Outputs auxiliary sound signal |
| 3 | WHT | AUX SGND | Ground for auxiliary sound signal |
| 4 | YEL | AUX GND | Ground for auxiliary jack assembly connection signal |
| 5 | GRY | AUX DET | Inputs connection signal for auxiliary jack assembly |
