Center Display Unit Connector for Inputs and Outputs (2016-17)

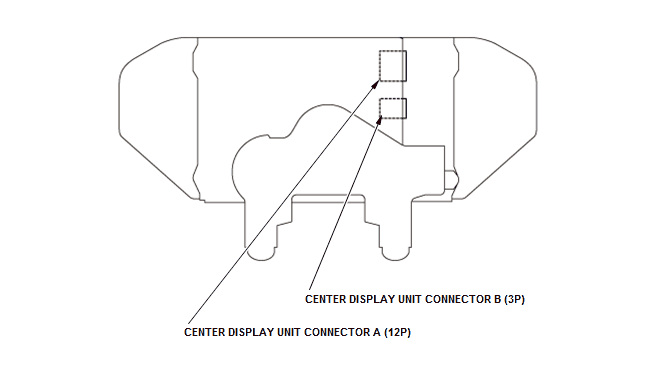

Center Display Unit Connector for Inputs and Outputs

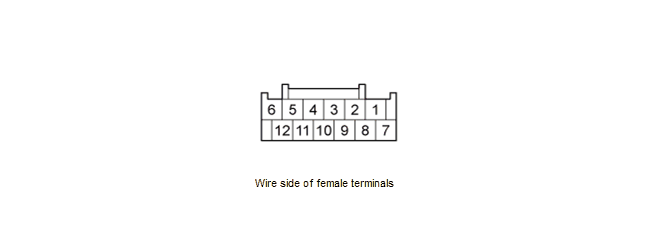

CENTER DISPLAY UNIT CONNECTOR A (12P)
| Cavity | Wire Color | Terminal Name | Description |
|---|---|---|---|
| A1 | LT BLU | GA BUS + | GA-Net bus communication signal |
| A2 | PUR | GA BUS - | GA-Net bus communication signal |
| A3 | Not used | Not used | - - - |
| A4 | Not used | Not used | - - - |
| A5 | PUR | ACC | Power source for accessories |
| A6 | GRN | + B BACK UP | Continuous power source |
| A7 | GRY | SH GA BUS | Shield for terminals No. 1 and No. 2 |
| A8 | Not used | Not used | - - - |
| A9 | GRY | ILLUMI + | Detects parking light on signal |
| A10 | YEL | SCTY RADIO SW | Security signal from MICU |
| A11 | YEL | SCTY RADIO SW2 | Security signal to audio-navigation unit |
| A12 | BLK | GND | Ground for center display unit (G504) |

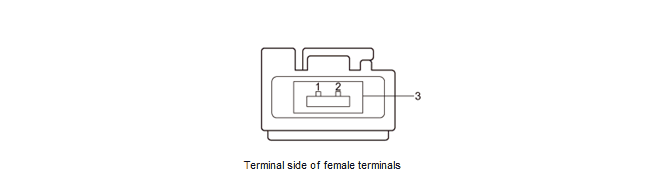

CENTER DISPLAY UNIT CONNECTOR B (3P)
| Cavity | Wire Color | Terminal Name | Description |
|---|---|---|---|
| B1 | - - - | GVIF - | Inputs video signal |
| B2 | - - - | GVIF + | Inputs video signal |
| B3 | - - - | SH GVIF | Shield for terminals No. 1 and No. 2 |
