AcuraLink Control Unit (XM Receiver) Connector for Inputs and Outputs (2013-17)

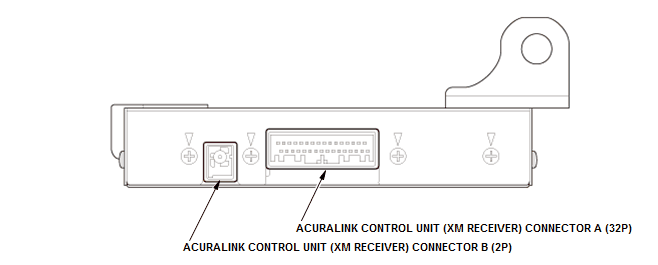

AcuraLink Control Unit (XM Receiver) Connector for Inputs and Outputs

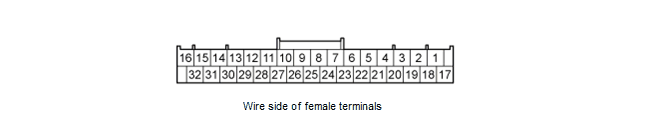

ACURALINK CONTROL UNIT (XM RECEIVER) CONNECTOR A (32P)
| Cavity | Wire Color | Terminal Name | Description |
|---|---|---|---|
| A1 | GRN | GA AUDIO L - | Outputs sound signal |
| A2 | BLK | GA AUDIO L + | Outputs sound signal |
| A3 | WHT | GA AUDIO R - | Outputs sound signal |
| A4 | RED | GA AUDIO R+ | Outputs sound signal |
| A5 | Not used | Not used | - - - |
| A6 | Not used | Not used | - - - |
| A7 | Not used | Not used | - - - |
| A8 | PNK | B CAN-H | Communication signal |
| A9 | BLU | B CAN-L | Communication signal |
| A10 | WHT | F CAN-H | Communication signal |
| A11 | RED | F CAN-L | Communication signal |
| A12 | Not used | Not used | - - - |
| A13 | Not used | Not used | - - - |
| A14 | PUR | ACC | Power source for accessories |
| A15 | BRN | IG1 METER | IG1 power source |
| A16 | GRN | +B BACK UP | Continuous power source |
| A17 | GRY | SH GA AUDIO | Shield for terminals No. 1, No. 2, No. 3, and No. 4 |
| A18 | PUR | GA BUS- | GA-Net bus communication signal |
| Cavity | Wire Color | Terminal Name | Description |
|---|---|---|---|
| A19 | LT BLU | GA BUS+ | GA-Net bus communication signal |
| A20 | GRY | SH GA BUS | Shield for terminals No. 18 and No. 19 |
| A21 | BLK | GND | Ground for AcuraLink control unit (XM receiver) (G503) |
| A22 | Not used | Not used | - - - |
| A23 | GRY | SH HFT-HIP/NAVI COMM | Shield for terminals No. 24, No. 25, No. 26, and No. 27 |
| A24 | RED | HFT-HIP/NAVI COMM2 | Communication signal to HandsFreeLink control unit |
| A25 | WHT | HFT-HIP/NAVI COMM1 | Communication signal to HandsFreeLink control unit |
| A26 | BLK | HFT-HIP/NAVI COMM4 | Communication signal to HandsFreeLink control unit |
| A27 | GRN | HFT-HIP/NAVI COMM3 | Communication signal to HandsFreeLink control unit |
| A28 | GRY | SH HIP-NAVI COMM | Shield for terminals No. 29, No. 30, No. 31, and No. 32 |
| A29 | BLK | HIP-NAVI COMM4 | Communication signal to audio-navigation unit |
| A30 | GRN | HIP-NAVI COMM3 | Communication signal to audio-navigation unit |
| A31 | RED | HIP-NAVI COMM2 | Communication signal to audio-navigation unit |
| A32 | WHT | HIP-NAVI COMM1 | Communication signal to audio-navigation unit |

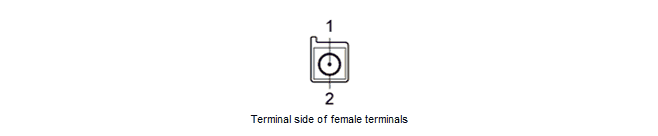

ACURALINK CONTROL UNIT (XM RECEIVER) CONNECTOR B (2P)
| Cavity | Wire Color | Terminal Name | Description |
|---|---|---|---|
| B1 | - - - | SAT/TER | Inputs satellite/terrestrial signal |
| B2 | - - - | SH (SAT/TER) | Shield for terminal No. 1 |
